Datenblatt

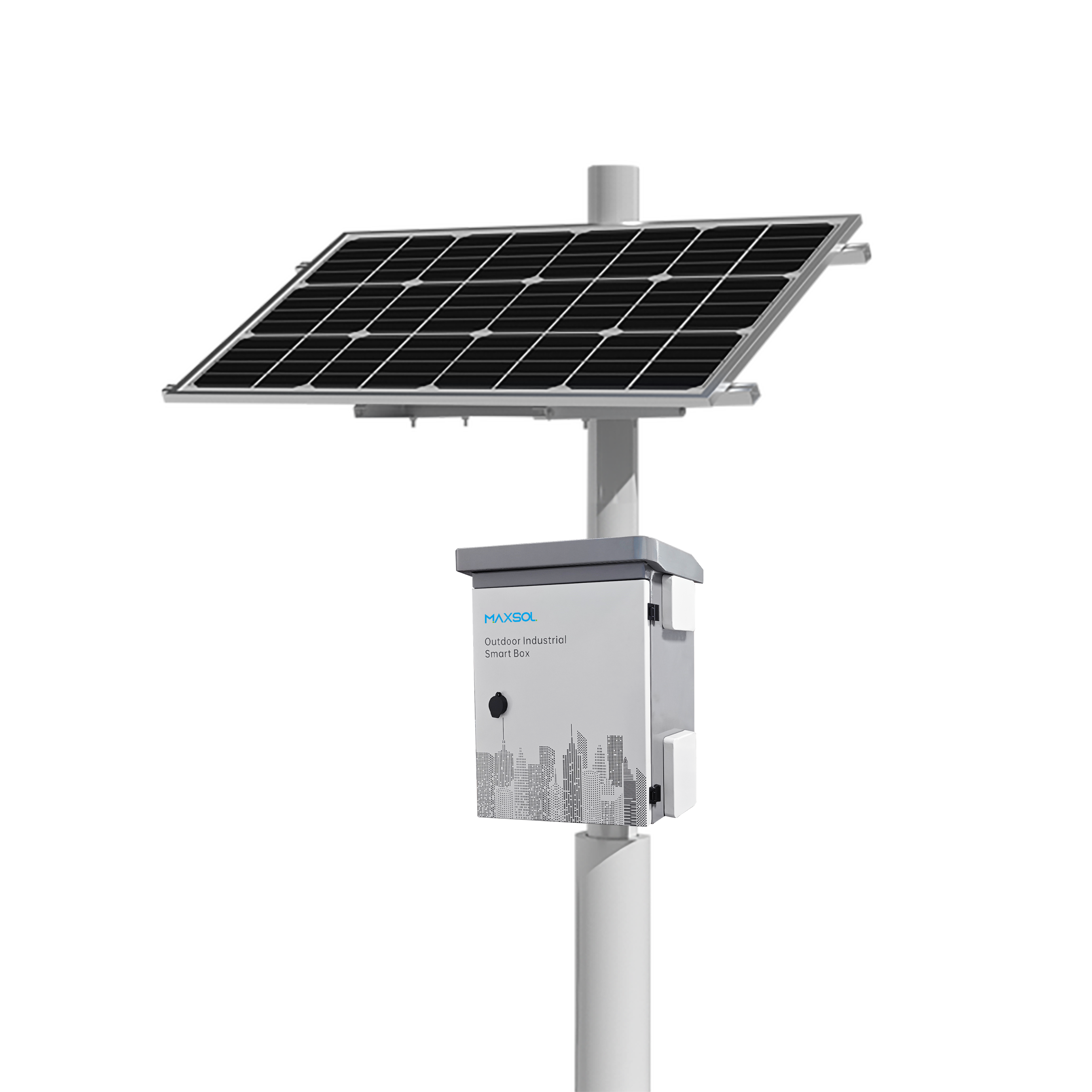

Solarstromversorgungssystem für CCTV
Solarstromversorgungssystem für CCTV
ModellCS200100
CS200100 | 200W100Ah 1280Wh Solarstromversorgungssystem
Das CS200100 Solarsystem mit 200W verfügt über eine LiFePO4-Batterie mit 100Ah (1280Wh) und ein integriertes IP65-Außengehäuse. Es bietet eine zuverlässige, stabile netzunabhängige Stromversorgung für Außenüberwachung und Fernüberwachung.
Das wetterfeste Gehäuse enthält den MPPT-Solarladeregler und das LiFePO4-Batteriesystem und gewährleistet einen sicheren Betrieb und effizientes Solarladen.
Merkmale
- CCTV Solarstromversorgung 200W/100Ah 1280Wh Lösung
- Solarmodul: 200W Monokristallines Silizium
- Batterie: 100Ah 12.8V LiFePO4 Batterie, 1280Wh
- 20A MPPT Regler
- DC Ausgang: 4 × DC11–14V 15A (max); 4 × DC12V 5A (max)
- IP65 Gehäuse, 500 × 400 × 200 mm
CS200100
Spezifikationen
CS200100 (100Ah12.8V 1280Wh)
Modell
- Modell
- CS200100 (100Ah12.8V 1280Wh)
Solarsystem
- Batterien
- LiFePO4-Batterien der Klasse A, 100Ah12.8V 1280Wh
- Solarregler
- 20A MPPT 12V Regler
- Solarpaneele
- 1 Stück* 200W monokristallines Solarmodul
- DC-Ausgang
- 4 Anschlüsse DC11~14V 15A (max.); 4 Anschlüsse DC12V5A (max.)
Solarmodulspezifikationen
- STC-Spitzenleistung
- 200W (einzelnes Modul)
- Material
- Hocheffiziente monokristalline Siliciumzelle, hochfester Aluminiumlegierungsrahmen
- Paneelmaterialien
- Superweißes vorgespanntes Glas
- Lebensdauer
- 25 Jahre
- Maximale Leistung (Pm)
- 200W
- Photoelektrischer Umwandlungswirkungsgrad (%)
- ≥20.4%
- Spannung bei Pmax(Vmp)
- 18V
- Strom bei Pmax (Imp)
- 10.96A
- Leerlaufspannung — VOC (V)
- 22.0V
- Kurzschlussstrom — ISC (A)
- 11.62A
- Abmessungen des Moduls (L × W × H)
- 1480*670*30mm
- Modulgewicht (KG)
- 11 Kg
- Rahmenmaterial und Abmessungen (mm)
- Eloxierte Aluminiumlegierung, 1.2mm
- Modulverpackung
- Gehärtetes Glas/EVA/Zelle/EVA-Rückseite
Spezifikation Solarladeregler
- Maximaler Ladestrom
- 20A
- Netzspannung
- 12V/24V automatische Erkennung
- Unterspannungsabschaltung (LVD)
- 10.8~11.8V/21.6~23.6V, SOC1~5(Standard: 11.2/22.4V)
- Wiederzuschaltung nach Unterspannung (LVR)
- 11.4~12.8V/22.8~25.6V (Standard: 12.0/24.0V)
- Überladeschutz
- 15.8/31.3V
- Maximale Spannung am PV-Anschluss
- 55V@-20℃;50V@25℃
- Maximale PV-Eingangsleistung
- 260/520W
- Tag-/Nacht-Schwellwert
- 3.0~20.0V (Standard: 8.0/16.0V)
- Tag-/Nacht-Verzögerungszeit
- 0~30min (Standard: 0min)
- MPPT-Nachführbereich
- (Batteriespannung + 2.0V) ~Voc*0.9 *2
- Ausgangsstrom
- 20A
- Maximaler Nachführwirkungsgrad
- >99.9%
- Maximaler Ladewirkungsgrad
- 98.0%
- Abmessungen
- 182*187.5*58
- Gewicht
- 1kg
- Eigenverbrauch
- ≤8mA(12V)
Batteriespezifikationen
- Batteriekapazität
- 12.8V/100AH (1280WH) LiFePO4 Batterie
- Nennkapazität
- 100Ah
- Nennspannung
- 12.8V
- Maximale Ladespannung
- 14.6 ± 0.2V
- Entladeschlussspannung
- 10 ± 0.2V
- Standardladestrom
- 10A
- Standardentladestrom
- 10A
- Maximaler Dauerladestrom
- 20A
- Maximaler Dauerentladestrom
- 20A
- Maximaler Spitzenentladestrom
- 60A
- Zyklenlebensdauer
- >2000 Zyklen
- Gewicht
- ≤ 9.125kg
- Betriebstemperatur
- Laden: 0~55℃; Entladen: -10~60℃
Batterieschutzplatine
- Ausgangsspannung
- 8.4V–14.6V
- Betriebsstrom
- ≤20A
- Betriebstemperatur
- Betriebsbereich: -20℃–65℃; Rücksetztemperatur nach Übertemperatur: 48℃
- Eigenverbrauch im Betrieb
- ≤50 µA
- Überladeschutzspannung
- 3.65V±0.05V
- Wiedereinschaltspannung nach Überladung
- 3.55V±0.10V
- Überspannungsschutzverzögerung
- 0.5–1.5s
- Überladeschutzstrom
- 25–35A
- Überstromschutzverzögerung
- 0.5–1.5s
- Tiefentladeschutzspannung
- 2.1V±0.100V
- Wiedereinschaltspannung nach Tiefentladung
- 2.4V±0.100V
- Tiefentladeschutzverzögerung
- 0.5–1.5s
- Tiefentladeschutzstrom
- 45–60A
- Kurzschlussschutzverzögerung
- 100~600µs
- Kurzschlussstrom
- 200A±50A
- Wiederanlaufbedingung nach Kurzschluss
- Last trennen
Spezifikation Außengehäuse (IB542)
- Abmessungen (Länge × Breite × Höhe)
- 500*400*200mm
- Gewicht(kg)
- 11.5
- Material
- Feuerverzinktes Stahlblech
- Dicke
- 1.2mm
- IP-Schutzart
- IP65
- Farbe
- Weiß + Grau
- Oberflächenbehandlung
- Elektrostatisches Spritzen
- Tür
- 1
- Lüfter
- (Optional)
- Wasserdichter Anschluss
- 4PCS
- Montageplatte für IP-Kamera/AP/CPE
- 4PCS
- Schlüssel
- 1PCS
- Erdungsanschluss
- 1PCS
Komplettpaket
- Abmessungen und Gewicht
- Batterie / Gehäuse / Abmessungen: 460*250*535MM; 25.00KG Solarmodul / Abmessungen: 1520*710*65MM; 11.00KG Solarhalterung(SPB300): 600*500*300MM; 13.00KG
- Gewicht einschließlich Halterung und Zubehör
- 49KG
- Inhalt
- 1 × Solarmodul; 1 × Gehäuse mit Batterie (DC-Ausgangsanschlüsse); 1 × Solarmodulhalterung; 3 × Mastmontagesatz; 1 × Schraubensatz; 1 × Kurzanleitung
- Zertifikate
- CE, MSDS, UN38.3, DGM, Seetransportzertifikat
CS200100
Abmessungen
Übersetzung der Bildbeschriftungen
Die Originalabbildung bleibt erhalten; ihre englischen Beschriftungen sind in der folgenden Legende übersetzt.
- 12.8V100Ah LifePO4 Battery
- LiFePO4-Batterie 12.8V 100Ah
- MPPT Charge Controller
- MPPT-Solarladeregler
- Lightning arrester
- Überspannungsableiter
- PV Switch
- PV-Schalter
- Batteries Switch
- Batterieschalter
- 1x 200W Solar Panel
- 1x 200W Solarmodul
- DC12V Output
- DC12V-Ausgang
- Voltage stabilizing module
- Spannungsstabilisierungsmodul
CS200100

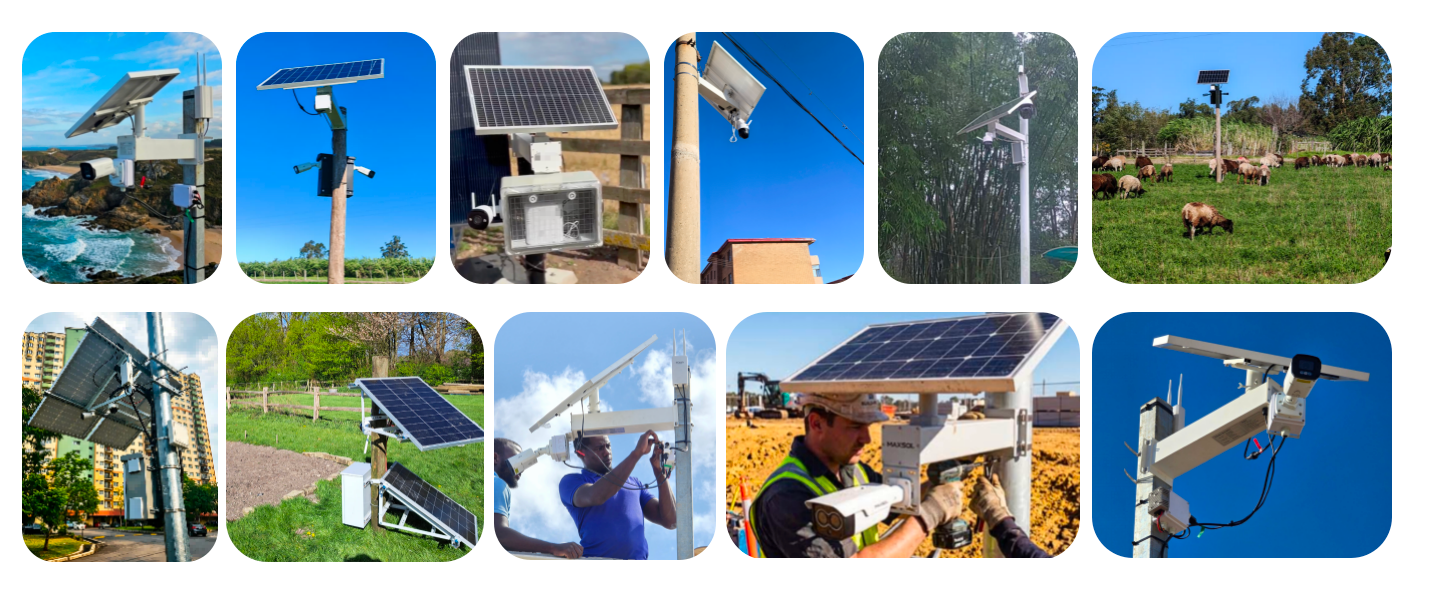

Typische Anwendungsbereiche
Das Solarstromversorgungssystem wird in zahlreichen Überwachungs- und Kommunikationsanwendungen im Außenbereich eingesetzt, darunter:
- CCTV-Überwachungssysteme
- Solarbetriebene Sicherheits- und Überwachungssysteme
- Drahtlose 4G/5G-Router und Kommunikationsgeräte
- Fernüberwachungsstationen ohne Netzanschluss
- Straßen- und Verkehrsüberwachungsprojekte
- Sicherheitssysteme für Baustellen
- Landwirtschaftliche Betriebe, Plantagen und Agrarüberwachung
- Industrie- und Perimetersicherungsanwendungen
- Smart-City- und Infrastrukturprojekte
