Datenblatt
Intelligente Ethernet-Box

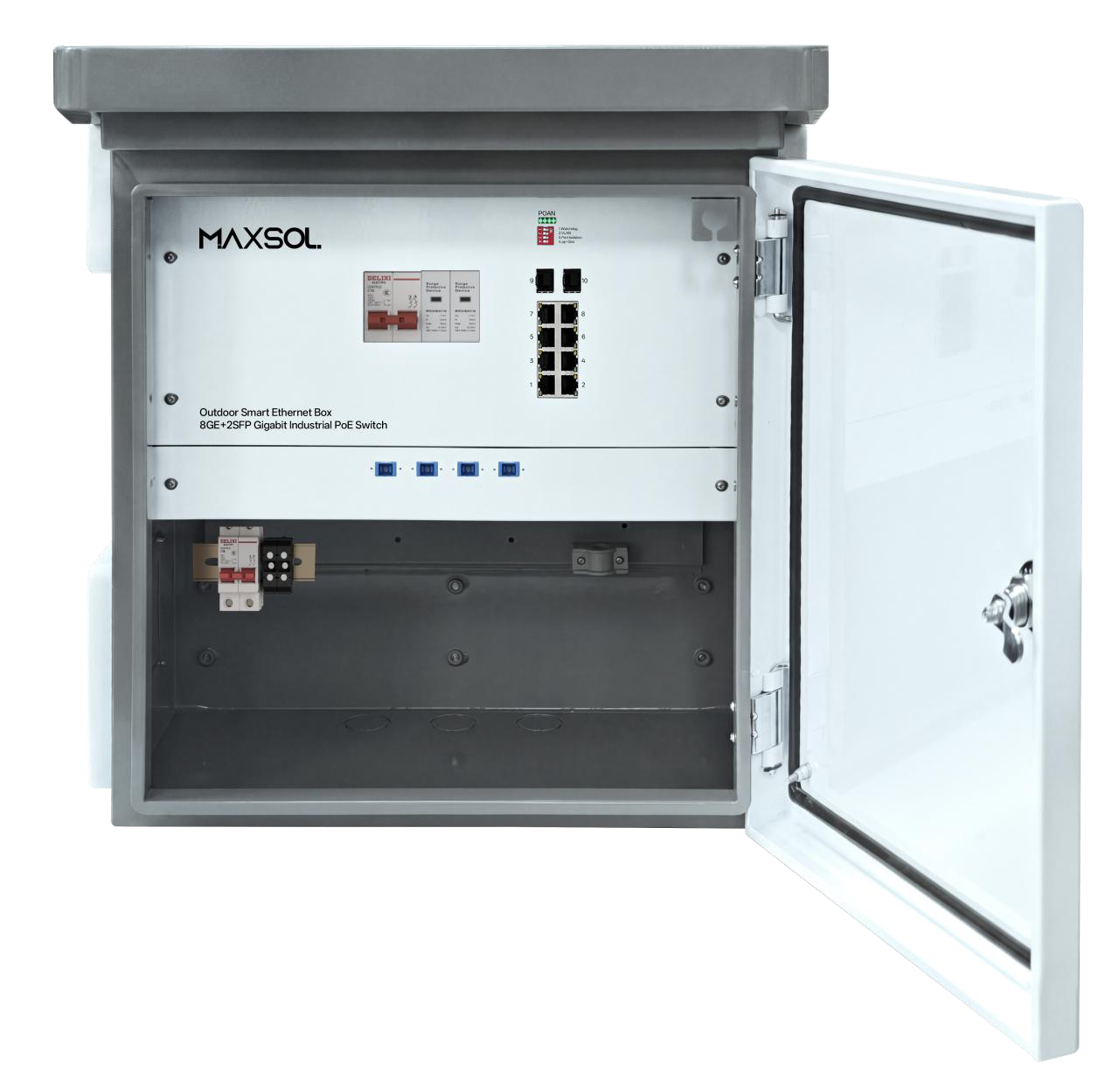

Intelligente Ethernet-Box für den Außenbereich
ModellSBOX1802SFG-I
Übersicht
Die SBOX1802SFG-I ist eine industrielle PoE-Switchbox für den Außenbereich mit 8 Gigabit-PoE-Ports und 2 Gigabit-SFP-Steckplätzen. Sie wurde für raue Umgebungen mit Betriebstemperaturen von -40°C bis +75°C entwickelt und bietet industriellen Überspannungsschutz für Außenüberwachung, intelligente Verkehrssysteme, Schienenverkehr und Smart-City-Anwendungen. Der intelligente DIP-Schalter von Maxsol unterstützt Watchdog, VLAN-Isolation, Portisolation und Portpriorität (QoS) für stabilen, zuverlässigen und effizienten Netzwerkbetrieb.
Merkmale
- Industrieller PoE-Switch mit 8*10/100/1000M-PoE-Ports und 2*100/1000M-SFP-Ports; Ports 1-8 unterstützen IEEE 802.3af/at;
- PoE-Ports 1~8 mit intelligenter AF/AT-Erkennung; Standardleistung 15.4W/Port, maximal 30W/Port;
- Unterstützt AI Watchdog, Portisolation, VLAN und Portpriorität + QoS
- Entspricht IEEE 802.3, IEEE 802.3u, IEEE 802.3ab und IEEE 802.3z;
- Pinbelegung 1,2,3,6
- Betriebstemperatur: -40~75°C
- Eingangsspannung: AC100-240V, 50/60Hz
- IP-Schutzart: IP65;
SBOX1802SFG-I
Spezifikationen
Spezifikationen
- Modell
- SBOX1802SFG-I
Schnittstellen
- Schnittstelle
- 8*10/100/1000Base-T-PoE-Ports (Daten/Stromversorgung), 2*100/1000Base-X-SFP-Uplink-Steckplätze (Daten)
- Ethernet-Port
- Die Ports 1–8 unterstützen 10/100/1000Base-TX, automatische Erkennung, Voll-/Halbduplex und automatische MDI/MDI-X-Anpassung
- DIP-Switch
- AI Watchdog, Portisolierung, VLAN, Portpriorität +QOS
PoE
- PoE-Standard
- IEEE802.3af/at
- SFP-Port
- Gigabit-SFP-Glasfaseranschluss mit standardmäßig passenden optischen Modulen (optional als Singlemode/Multimode sowie Einzelfaser/Doppelfaser, LC)
- Netzteil
- 300 W
Physikalische Merkmale
- LED-Indikatoren
- PWR,OPT, NMC,ALM
- Stromversorgungsschnittstelle
- AC-Eingang
- Optisches Kabel
- Multimode: 850nm, 0 ~ 550M; Singlemode: 1310nm, 0 ~ 40KM; 1550nm, 0 ~ 120KM.
- Netztopologie
- Unterstützung Sterntopologie, Bustopologie, Baumtopologie, Hybridtopologie
- Eingangsspannung
- AC100-240V, 50/60Hz
- Gesamtleistungsaufnahme (PoE)
- < 246 W
- Spannungsalarm
- Unterstützt
Lüfter
- RPM
- 3000 ±10%
- Größe
- 92 × 92 × 25 mm
- Stromversorgungseingang
- 220V
MCB (Miniatur-Leitungsschutzschalter)
- Bemessungsbetriebsspannung (Ue)
- 230/400V AC
- Nennstrom
- 6-63 A
- Nennfrequenz
- 50Hz
- Arbeitstemperatur
- -35℃+75℃
- Schutzklasse
- IP40
Umwelt
- Betriebstemperatur
- -40℃~+75℃. Das Gerät wurde 4 Stunden bei 85℃ geprüft.
- Lagertemperatur
- -40℃~+85℃
- Relative Luftfeuchtigkeit
- 5% ~ 95% nicht kondensierend
- Thermische Verfahren
- Automatische Lüfterkühlung
- MTBF
- 100.000 Stunden
EMV und Schutzart
- IP-Schutzart
- IP65
- Überspannungsschutz der Stromversorgung
- IEC 61000-4-5 Level X（8KV/6KV）
- Überspannungsschutz des Ethernet-Ports
- IEC 61000-4-5 Level X（8KV/6KV）
- RS
- IEC 61000-4-3 Level 3（10V/m）
- EFI
- IEC 61000-4-4 Level 3（1V/2V）
- CS
- IEC 61000-4-6 Level 3（10V/m）
- PFMF
- IEC 61000-4-8 Level 4（30A/m）
- DIP
- IEC 61000-4-11 Level 3（10V）
- ESD
- IEC 61000-4-2 Level 4（8K/15K）
Schaltschrank
- Produktgröße
- 450X500X284mm
- Installationsmethode
- Wand-/Mastmontage
SBOX1802SFG-I

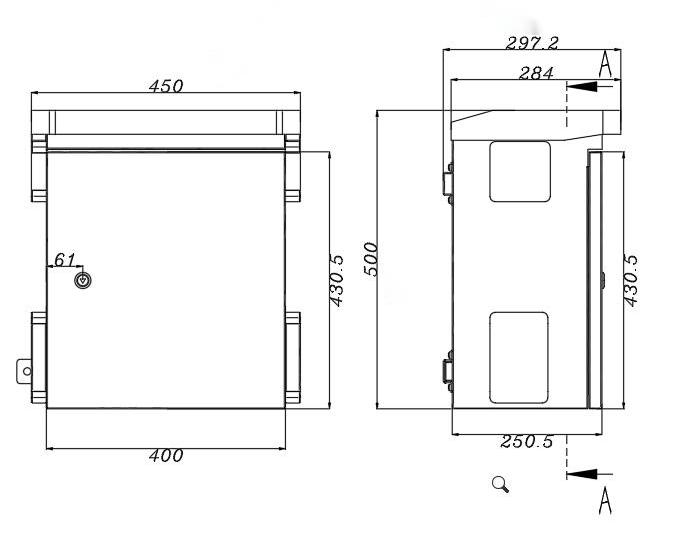

Übersicht der Produktabmessungen
Referenz für Produktabmessungen und Installation
SBOX1802SFG-I

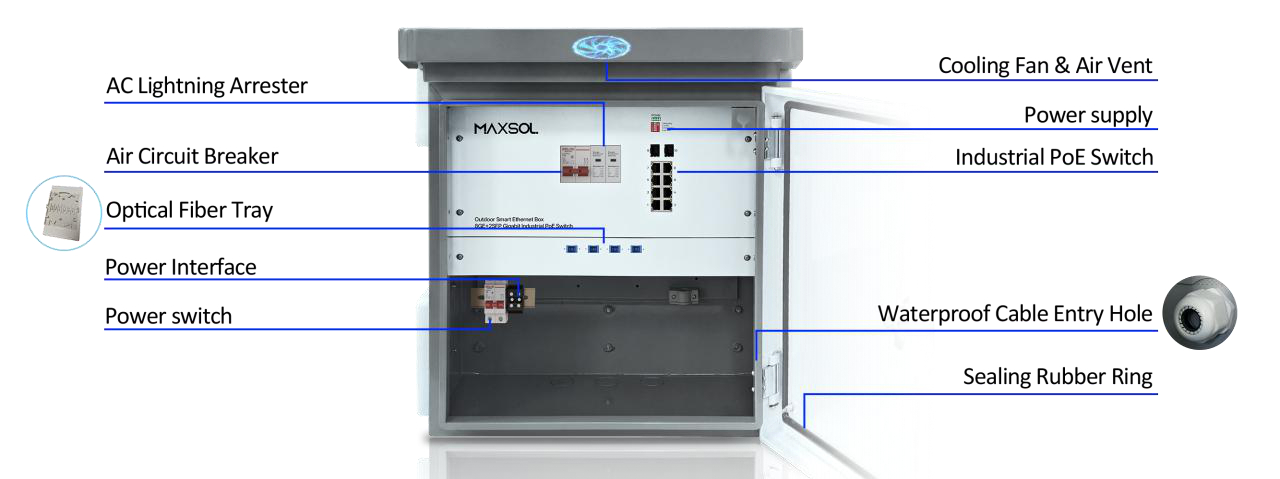

Produktübersicht
Referenz für Produktabmessungen und Installation
Übersetzung der Bildbeschriftungen
Die Originalabbildung bleibt erhalten; ihre englischen Beschriftungen sind in der folgenden Legende übersetzt.
- AC Lightning Arrester
- AC-Überspannungsableiter
- Air Circuit Breaker
- Leitungsschutzschalter
- Optical Fiber Tray
- Glasfaserablage
- Power Interface
- Stromanschluss
- Power switch
- Netzschalter
- Cooling Fan & Air Vent
- Lüfter und Lüftungsöffnung
- Power supply
- Netzteil
- Industrial PoE Switch
- Industrieller PoE-Switch
- Waterproof Cable Entry Hole
- Wasserdichte Kabeleinführung
- Sealing Rubber Ring
- Gummidichtungsring
SBOX1802SFG-I

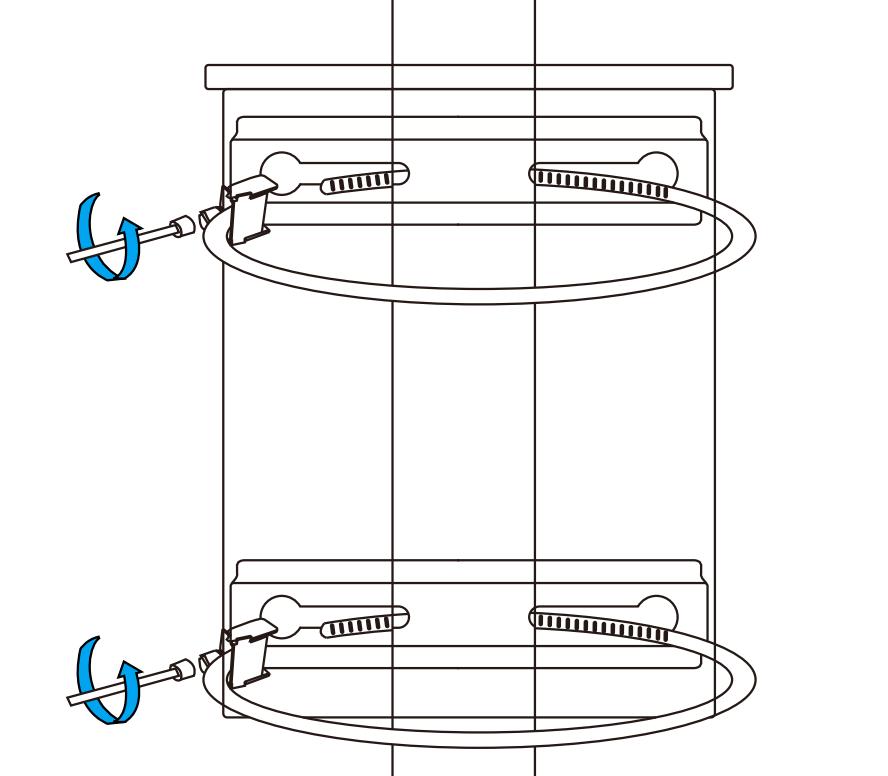

Installation
Referenz für Produktabmessungen und Installation
