Modell: SBOX1802SFG-I

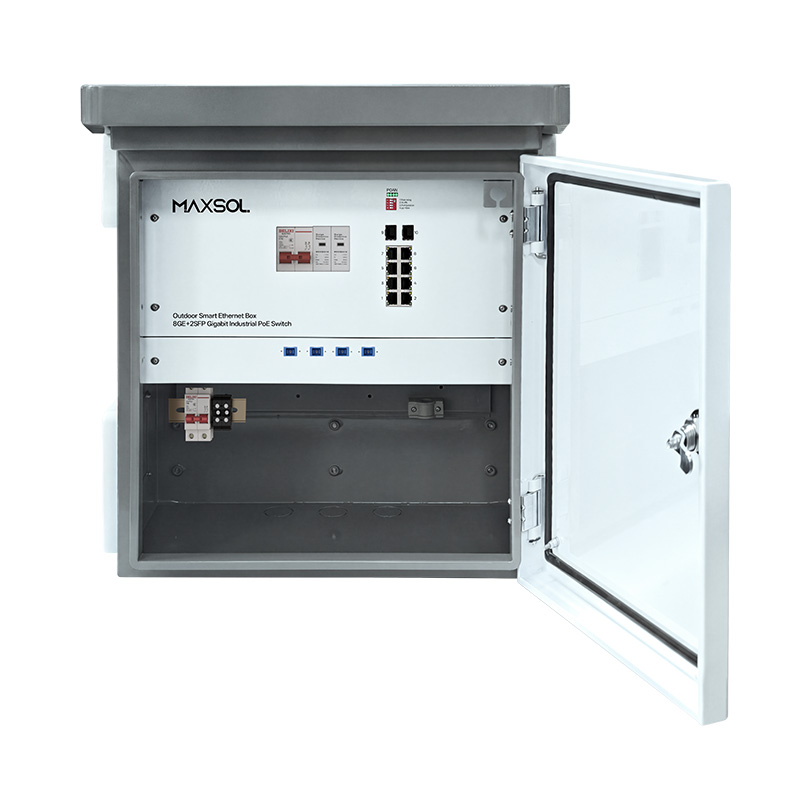

Intelligente Ethernet-Box für den Außenbereich

Unverwaltete IP65-Industrie-PoE-Switchbox für den Außenbereich mit 8 Gigabit-PoE-Ports, 2 Gigabit-SFP-Steckplätzen, intelligenten DIP-Funktionen und 300-W-Netzteil.

Hauptmerkmale

Industrieller PoE-Switch mit 8*10/100/1000M-PoE-Ports und 2*100/1000M-SFP-Ports; Ports 1-8 unterstützen IEEE 802.3af/at;
PoE-Ports 1~8 mit intelligenter AF/AT-Erkennung; Standardleistung 15.4W/Port, maximal 30W/Port;
Unterstützt AI Watchdog, Portisolation, VLAN und Portpriorität + QoS
Entspricht IEEE 802.3, IEEE 802.3u, IEEE 802.3ab und IEEE 802.3z;
Pinbelegung 1,2,3,6
Betriebstemperatur: -40~75°C
Eingangsspannung: AC100-240V, 50/60Hz
IP-Schutzart: IP65;

Anfrage per E-Mail sendensales@maxsol-tech.com

DatenblattHerunterladen Ansehen

Spezifikationen

Modell: SBOX1802SFG-I

Schnittstellen

Schnittstelle: 8*10/100/1000Base-T-PoE-Ports (Daten/Stromversorgung), 2*100/1000Base-X-SFP-Uplink-Steckplätze (Daten)
Ethernet-Port: Die Ports 1–8 unterstützen 10/100/1000Base-TX, automatische Erkennung, Voll-/Halbduplex und automatische MDI/MDI-X-Anpassung
DIP-Switch: AI Watchdog, Portisolierung, VLAN, Portpriorität +QOS

PoE

PoE-Standard: IEEE802.3af/at
SFP-Port: Gigabit-SFP-Glasfaseranschluss mit standardmäßig passenden optischen Modulen (optional als Singlemode/Multimode sowie Einzelfaser/Doppelfaser, LC)
Netzteil: 300 W

Physikalische Merkmale

LED-Indikatoren: PWR,OPT, NMC,ALM
Stromversorgungsschnittstelle: AC-Eingang
Optisches Kabel: Multimode: 850nm, 0 ~ 550M; Singlemode: 1310nm, 0 ~ 40KM; 1550nm, 0 ~ 120KM.
Netztopologie: Unterstützung Sterntopologie, Bustopologie, Baumtopologie, Hybridtopologie
Eingangsspannung: AC100-240V, 50/60Hz
Gesamtleistungsaufnahme (PoE): < 246 W
Spannungsalarm: Unterstützt

Lüfter

RPM: 3000 ±10%
Größe: 92 × 92 × 25 mm
Stromversorgungseingang: 220V

MCB (Miniatur-Leitungsschutzschalter)

Bemessungsbetriebsspannung (Ue): 230/400V AC
Nennstrom: 6-63 A
Nennfrequenz: 50Hz
Arbeitstemperatur: -35℃+75℃
Schutzklasse: IP40

Umwelt

Betriebstemperatur: -40℃~+75℃. Das Gerät wurde 4 Stunden bei 85℃ geprüft.
Lagertemperatur: -40℃~+85℃
Relative Luftfeuchtigkeit: 5% ~ 95% nicht kondensierend
Thermische Verfahren: Automatische Lüfterkühlung
MTBF: 100.000 Stunden

EMV und Schutzart

IP-Schutzart: IP65
Überspannungsschutz der Stromversorgung: IEC 61000-4-5 Level X（8KV/6KV）
Überspannungsschutz des Ethernet-Ports: IEC 61000-4-5 Level X（8KV/6KV）
RS: IEC 61000-4-3 Level 3（10V/m）
EFI: IEC 61000-4-4 Level 3（1V/2V）
CS: IEC 61000-4-6 Level 3（10V/m）
PFMF: IEC 61000-4-8 Level 4（30A/m）
DIP: IEC 61000-4-11 Level 3（10V）
ESD: IEC 61000-4-2 Level 4（8K/15K）

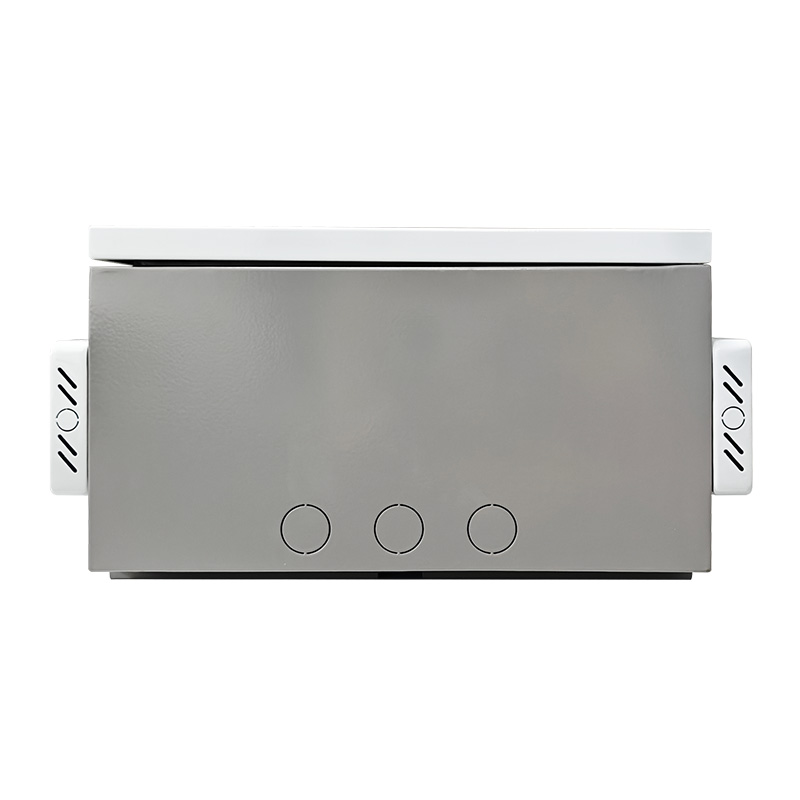

Schaltschrank

Produktgröße: 450X500X284mm

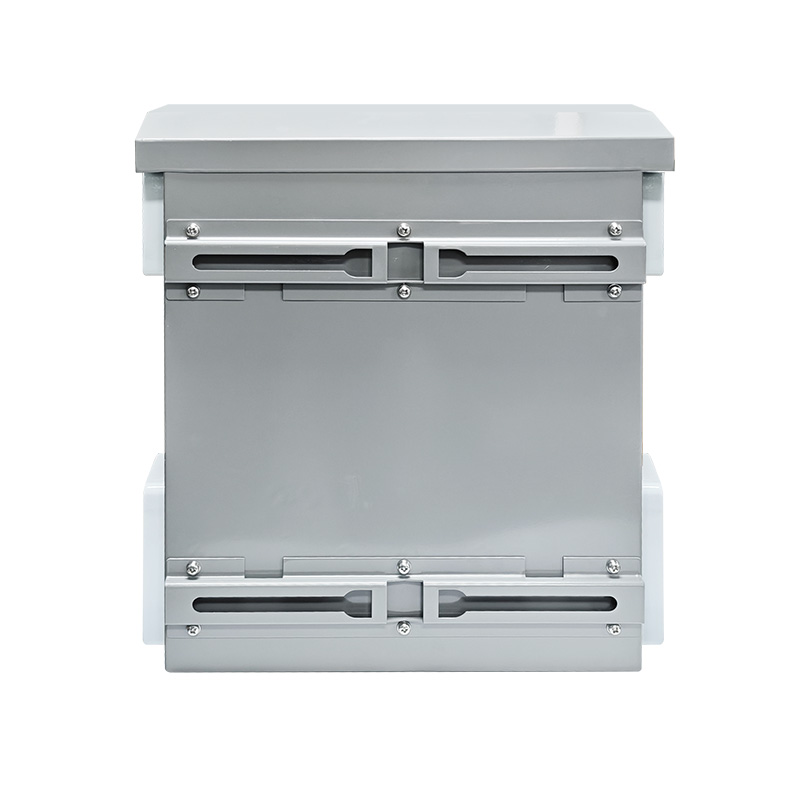

Installationsmethode: Wand-/Mastmontage
