PoE-Leistungsbudget für Kameras richtig berechnen

Ein PoE-Switch ist für ein Kameraprojekt ausreichend dimensioniert, wenn jede einzelne Kamera innerhalb der Leistungsgrenze ihres Ports liegt und die Summe aller gleichzeitig auftretenden Lasten unter dem verfügbaren PoE-Budget des Switches bleibt. Planen Sie zusätzlich Reserve für Spitzenlasten, Erweiterungen und Abweichungen in der Praxis ein.

Ein PoE Power Budget Calculator for Cameras muss daher nicht kompliziert sein: Erfassen Sie die maximale Leistungsaufnahme jedes Endgeräts, addieren Sie die gleichzeitig benötigte Leistung und vergleichen Sie das Ergebnis getrennt mit Portlimits und dem Gesamtbudget. Entscheidend ist immer die dokumentierte maximale Leistungsaufnahme der konkreten Kamera – nicht ein geschätzter Durchschnittswert.

Leistungsbedarf jedes angeschlossenen Geräts erfassen

Beginnen Sie nicht mit der Anzahl der Kameras, sondern mit deren individuellem Energiebedarf. Die entscheidende Angabe finden Sie im Datenblatt des Herstellers üblicherweise als maximale Leistungsaufnahme in Watt oder als erforderliche PoE-Klasse beziehungsweise Standard.

Erstellen Sie für jeden PoE-Verbraucher eine Liste. Dazu gehören nicht nur Kameras, sondern gegebenenfalls auch:

• fest ausgerichtete IP-Kameras,
• PTZ-Kameras mit Motorantrieb,
• Kameras mit IR-Beleuchtung oder Weißlicht,
• Kameras mit integrierter Heizung, Lüfter oder Scheibenwischer,
• Video-Türsprechanlagen,
• WLAN-Access-Points, Funkbrücken oder andere PoE-Endgeräte am selben Switch.

Für die Berechnung verwenden Sie den maximal dokumentierten Bedarf. Ein Kamerasystem kann im Normalbetrieb deutlich weniger aufnehmen, aber diese Momentaufnahme ist keine belastbare Planungsgrundlage. Höhere Lasten entstehen beispielsweise, wenn nachts die IR-Beleuchtung aktiv ist, ein PTZ-Antrieb läuft oder Temperaturregelung zuschaltet.

Eine sinnvolle Erfassungstabelle kann so aussehen:

Endgerät	Anzahl	Maximaler Bedarf je Gerät	Gleichzeitiger Betrieb?	Rechenwert
Kameratyp A	nA	PA W	Ja	nA × PA W
Kameratyp B	nB	PB W	Ja	nB × PB W
PTZ- oder Spezialkamera	nC	PC W	Nach Einsatzprofil prüfen	nC × PC W
Weitere PoE-Geräte	nD	PD W	Ja oder begründet begrenzen	nD × PD W

Notieren Sie zusätzlich, an welchem Switch und an welchem Port jedes Gerät vorgesehen ist. Gerade bei größeren Objekten verhindert diese Zuordnung, dass ein einzelner Verteilerschrank trotz ausreichender Gesamtleistung überlastet wird.

Nennaufnahme, Spitzenwert und tatsächliche Einsatzbedingungen

Verwechseln Sie die typische Leistungsaufnahme nicht mit dem Höchstwert. Für die Auslegung sind insbesondere diese Fragen relevant:

1. Aktiviert die Kamera nachts IR-LEDs oder Weißlicht?
2. Hat sie eine Heizung, einen Lüfter oder ein beheiztes Gehäuse?
3. Kann sie gleichzeitig schwenken, neigen und zoomen?
4. Tritt ein Neustart vieler Geräte nach einem Stromausfall gleichzeitig auf?
5. Sind saisonale Bedingungen vorgesehen, etwa niedrige Außentemperaturen?

Falls ein Datenblatt mehrere Werte enthält, ist der größte für den vorgesehenen Betriebszustand relevante Wert anzusetzen. Ist die Angabe unklar, sollte sie vor der Beschaffung beim Gerätehersteller geklärt werden.

Portgrenzen und Gesamtbudget getrennt prüfen

Ein häufiger Planungsfehler lautet: „Der Switch hat genügend Watt, also funktionieren alle Kameras.“ Das stimmt nur, wenn auch jeder einzelne Port die erforderliche Leistung liefern kann.

Bei PoE sind zwei Grenzen unabhängig voneinander relevant:

• Portlimit: maximale Leistung, die ein bestimmter PoE-Port an ein einzelnes Gerät abgeben kann.
• PoE-Gesamtbudget: Leistung, die der Switch gleichzeitig über alle versorgten PoE-Ports bereitstellen kann.

Eine Kamera mit hohem Leistungsbedarf kann deshalb an einem Port scheitern, obwohl im Gesamtbudget noch viele Watt frei sind. Umgekehrt können zahlreiche einzeln passende Kameras das gemeinsame Budget überschreiten.

PoE-Standard und zulässige Leistung vergleichen

Prüfen Sie die vom Endgerät geforderte und vom Port unterstützte PoE-Norm. In der Praxis sind IEEE 802.3af, IEEE 802.3at und IEEE 802.3bt besonders relevant. Die Norm allein ersetzt jedoch nicht den Blick in die Produktdokumentation: Hersteller können PoE-Funktionen auf bestimmte Ports begrenzen oder für einzelne Ports unterschiedliche Maximalwerte angeben.

Für jede Kamera gilt als Mindestprüfung:

Maximalbedarf der Kamera ≤ zulässige Portleistung

Ist diese Bedingung nicht erfüllt, hilft auch ein großes Gesamtbudget nicht. Wählen Sie dann einen geeigneten Port, einen anderen Switch oder eine separate Stromversorgung nach der Spezifikation des Endgeräts.

Auch die Verkabelung gehört zur Prüfung. PoE-Leistung wird vom Switch eingespeist und über das Kupferkabel übertragen. Kabellänge, Leiterqualität, Steckverbindungen und die tatsächlich genutzte Infrastruktur beeinflussen, was am Endgerät ankommt. Halten Sie sich an die jeweiligen Normgrenzen und prüfen Sie bei langen oder vorhandenen Strecken die Kabelqualität vor Ort.

Gleichzeitige Last und Planungsreserve addieren

Addieren Sie nur Lasten, die tatsächlich gleichzeitig auftreten können – aber bewerten Sie diese Annahme konservativ. Bei Sicherheitskameras ist häufig anzunehmen, dass alle Geräte gleichzeitig arbeiten: Nachteinbruch, Alarmereignisse oder eine Wiederherstellung nach Netzausfall betreffen oft mehrere Kameras zur selben Zeit.

Die Grundformel lautet:

Gleichzeitlast = Σ (Anzahl je Gerätetyp × Maximalleistung je Gerät)

Danach kommt die Reserve hinzu:

Erforderliches Budget = Gleichzeitlast × (1 + R)

Dabei ist R die Planungsreserve, beispielsweise 0,20 für 20 Prozent. Die konkrete Reserve hängt vom Projekt ab. Eine Reserve von 15 bis 30 Prozent ist als Planungsrahmen häufig sinnvoll, ersetzt aber keine technische Prüfung der einzelnen Komponenten.

Reserve ist besonders wichtig, wenn:

• spätere Kameras vorgesehen sind,
• Leistungswerte einzelner Kameras noch nicht endgültig feststehen,
• Außenkameras mit temperaturabhängigen Funktionen geplant werden,
• mehrere Geräte nach einem Spannungsausfall parallel hochfahren,
• das PoE-Budget nicht exklusiv für Kameras genutzt wird.

Nicht sinnvoll ist es dagegen, Reserve als Ersatz für ein fehlendes Portlimit zu betrachten. Braucht ein Gerät mehr als der Port liefern darf, bleibt die Auslegung unzulässig – unabhängig davon, wie viel Reserve das Gesamtbudget enthält.

Was passiert bei einer Budgetüberschreitung?

Die konkrete Reaktion hängt vom Switch ab. Möglich sind unter anderem eine nicht startende Kamera, ein PoE-Reset, eine unterbrochene Versorgung oder eine Priorisierung bestimmter Ports. Darauf sollte kein Sicherheitskonzept aufbauen. Planen Sie so, dass eine Budgetüberschreitung unter den erwarteten Maximalbedingungen nicht vorkommt.

Neutrale Berechnungsmethode Schritt für Schritt

Die folgende Methode funktioniert für ein kleines Büro ebenso wie für ein weitläufiges Gewerbeobjekt mit mehreren Netzwerkschränken.

1. Endgeräte nach Switch und Standort gruppieren

Erstellen Sie eine eigene Rechnung je Switch. Ein Gesamtwert für das gesamte Projekt kann täuschen, wenn die Versorgung auf mehrere Verteilpunkte verteilt ist.

Beispielhafte Struktur:

• Netzwerkschrank Nord: acht Kameras und ein Access Point
• Netzwerkschrank Süd: zwölf Kameras
• Außengehäuse Zufahrt: vier Kameras und eine Funkbrücke

Jeder dieser Bereiche benötigt sein eigenes Port- und Leistungsbudget.

2. Maximalwerte aus den Endgeräte-Datenblättern übernehmen

Tragen Sie keine Schätzwerte wie „normale Kamera“ oder „PTZ ungefähr doppelt so viel“ ein. Verwenden Sie die maximale Wattangabe des konkreten Geräts im vorgesehenen Modus. Bei mehreren Varianten derselben Kamera ist jeweils das installierte Modell maßgeblich.

3. Kompatibilität für jeden Port prüfen

Vergleichen Sie pro Gerät:

• geforderte PoE-Norm,
• maximaler Leistungsbedarf,
• unterstützte Norm und maximale Leistung des ausgewählten Ports,
• vorgesehene Kabellänge und Kabelstrecke.

Wichtig bei Switches mit gemischten Porttypen: Nicht jeder Port muss zwangsläufig dieselbe Leistung bereitstellen.

4. Gleichzeitige Höchstlast berechnen

Multiplizieren Sie die Stückzahl jeder Gruppe mit ihrem individuellen Maximalwert und addieren Sie die Ergebnisse:

Gleichzeitlast = (nA × PA) + (nB × PB) + (nC × PC)

Wenn bestimmte Verbraucher nachweislich nicht gleichzeitig laufen können, darf dies in der Rechnung berücksichtigt werden. Diese Annahme sollte jedoch dokumentiert und für Betrieb, Störung und Neustart plausibel sein.

5. Reserve aufschlagen und mit dem PoE-Budget abgleichen

Multiplizieren Sie die Gleichzeitlast mit dem gewählten Reservefaktor. Das Resultat muss kleiner oder gleich dem dokumentierten PoE-Gesamtbudget sein:

Erforderliches Budget ≤ dokumentiertes PoE-Budget des Switches

Verwechseln Sie dabei nicht die Aufnahme des Switches aus dem Stromnetz, die Leistung seines Netzteils und das tatsächlich für PoE ausgewiesene Gesamtbudget. Maßgeblich für die PoE-Planung ist die ausdrücklich dokumentierte PoE-Leistung, nicht allein eine Wattzahl in der Produktbezeichnung oder bei der Stromversorgung.

6. Das Ergebnis dokumentieren

Eine gute Planungsunterlage enthält mindestens:

• Switch-Bezeichnung und Installationsort,
• Portnummer und zugeordnetes Endgerät,
• PoE-Standard und maximale Leistungsaufnahme des Endgeräts,
• berechnete Gleichzeitlast,
• gewählte Reserve,
• verfügbares und verbleibendes PoE-Budget.

Das erleichtert die Abnahme, Fehlersuche und spätere Erweiterung erheblich.

Beispiele: 120 W, 300 W und 400 W richtig einordnen

Die folgenden Werte sind Switch-Beispiele, keine Annahmen über den Stromverbrauch von Kameras. Welche Anzahl von Kameras möglich ist, ergibt sich erst aus deren dokumentierten Maximalwerten, der Portbelegung und der Reserve.

Switch-Beispiel	Dokumentierter Wert	Bekannte Portgrenze	Rechenwert bei 25 % Reserve	Wesentliche Prüfung
PS1802G	120 W PoE-Gesamtbudget	Ports 7–8: IEEE 802.3bt bis 60 W	96 W geplante Gleichzeitlast	Portgrenzen der übrigen verwendeten PoE-Ports bestätigen
PS11602G	300 W internes Netzteil	Ports 1–8: IEEE 802.3af/at bis 30 W je Port	Nicht automatisch als 240 W PoE-Budget ansetzen	Ausgewiesenes PoE-Gesamtbudget und PoE-fähige Ports prüfen
PS14802SFG	400 W PoE-Gesamtbudget	Ports 1–48: IEEE 802.3af/at bis 30 W je Port	320 W geplante Gleichzeitlast	Je Port maximal 30 W sowie Portzahl beachten

120-W-Beispiel für kompakte Installationen

Der 8-Port-Gigabit-PoE-Switch mit 120-W-Budget und 2 Uplink-Ports hat ein dokumentiertes PoE-Gesamtbudget von 120 W. Bei einer Planungsreserve von 25 Prozent sollte die berechnete gleichzeitige Last bei höchstens 96 W liegen.

Bei diesem Modell unterstützen die Ports 7 und 8 IEEE 802.3bt mit bis zu 60 W. Das kann für Endgeräte mit höherem Bedarf relevant sein, sofern deren Anforderungen und die weiteren Bedingungen passen. Für die anderen eingeplanten Ports sollten Installierende die jeweilige PoE-Unterstützung und Portgrenze in der aktuellen Dokumentation prüfen, bevor sie leistungsintensive Geräte zuordnen.

300-W-Beispiel: Netzteilwert nicht mit PoE-Budget verwechseln

Beim 16-Port-Gigabit-PoE-Switch mit 2 Uplink-Ports und 300-W-Netzteil ist ein internes Netzteil mit 300 W dokumentiert. Die Ports 1 bis 8 unterstützen IEEE 802.3af/at bis 30 W pro Port.

Für die Budgetrechnung darf ein internes Netzteil mit 300 W nicht ohne Weiteres mit einem PoE-Gesamtbudget von 300 W gleichgesetzt werden. Der Switch selbst benötigt ebenfalls Energie, und die maßgebliche PoE-Budgetangabe muss separat bestätigt werden. Ebenso ist für die Portplanung relevant, dass die dokumentierte PoE-Angabe ausdrücklich die Ports 1 bis 8 betrifft.

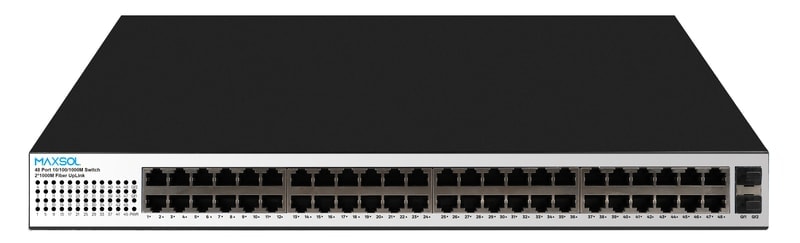

400-W-Beispiel für hohe Portdichte

Der 48-Port-Gigabit-PoE-Switch mit 400-W-Budget und 2 Uplink-Ports weist ein PoE-Gesamtbudget von 400 W aus. Bei einer Planungsreserve von 25 Prozent liegt die geplante Gleichzeitlast bei höchstens 320 W.

Die Ports 1 bis 48 unterstützen IEEE 802.3af/at mit bis zu 30 W pro Port. Damit müssen zwei Bedingungen erfüllt sein: Die Summe aller berechneten Lasten darf innerhalb des Gesamtbudgets liegen, und keine einzelne Kamera darf mehr als 30 W für den zugeordneten Port benötigen. Eine hohe Portanzahl bedeutet also nicht automatisch, dass 48 Endgeräte mit beliebigem Leistungsbedarf versorgt werden können.

Planung vor der Installation erneut prüfen

Führen Sie vor Montage und Inbetriebnahme einen abschließenden Abgleich durch. Das ist besonders wichtig, wenn sich Kameramodelle, Kabelwege oder die Schaltschrankplanung seit der Ausschreibung geändert haben.

Checkliste für die PoE-Auslegung

• Für jedes Endgerät ist die maximale Leistungsaufnahme dokumentiert.
• Die erforderliche PoE-Norm jedes Endgeräts ist bekannt.
• Jeder zugeordnete Port unterstützt Norm und Leistung des jeweiligen Geräts.
• Die Last aller gleichzeitig betriebenen PoE-Geräte ist je Switch addiert.
• Die Berechnung enthält eine nachvollziehbare Reserve.
• Das Ergebnis liegt unter dem ausdrücklich dokumentierten PoE-Gesamtbudget.
• Kabelstrecken, Anschlüsse und die vorhandene Kupferverkabelung sind geprüft.
• IR-, Heiz-, PTZ- und Anlaufzustände wurden berücksichtigt.
• Freie Ports und Restbudget für Erweiterungen sind festgehalten.
• Nach Inbetriebnahme werden Versorgung und Kamerafunktionen unter relevanten Betriebsbedingungen geprüft.

Typische Fehler vermeiden

Nur die Kameraanzahl zählen: Acht Kameras können je nach Modell, Zusatzfunktionen und Betriebszustand völlig unterschiedliche Leistungen benötigen.

Durchschnittsverbrauch ansetzen: Die übliche Tageslast ist für eine belastbare Auslegung weniger relevant als die mögliche Spitzenlast.

Portleistung und Gesamtleistung vermischen: Beide Werte müssen unabhängig voneinander passen.

Uplinks als PoE-Ports einplanen: Die Portfunktion ist vor der Belegung zu kontrollieren; Uplink-Ports dienen nicht automatisch der Endgeräteversorgung.

Außenbedingungen ausblenden: Wärme- oder Kältefunktionen können den Bedarf einer Außenkamera deutlich verändern.

Gesamtbudget eines anderen Switches mitrechnen: Leistungsreserven sind nicht über Netzwerkverbindungen hinweg übertragbar. Jeder PoE-Switch benötigt seine eigene Rechnung.

Häufige Fragen zum PoE-Budget für Kameras

Wie viel Reserve sollte ein PoE-Switch für Kameras haben?

Eine Reserve von etwa 15 bis 30 Prozent ist ein praxistauglicher Planungsbereich, wenn die Gerätewerte zuverlässig vorliegen. Bei unklaren Daten, Außenanwendungen oder absehbarer Erweiterung kann eine größere Reserve sinnvoll sein. Sie ersetzt aber nicht die Prüfung der maximalen Leistung pro Port.

Kann ich die Wattzahl des Netzteils direkt als PoE-Budget verwenden?

Nein. Ein Netzteilwert beschreibt nicht zwangsläufig die Leistung, die vollständig für PoE zur Verfügung steht. Verwenden Sie ausschließlich das ausdrücklich angegebene PoE-Gesamtbudget des Switches.

Reicht IEEE 802.3at für jede Sicherheitskamera aus?

Nicht automatisch. Ob IEEE 802.3at genügt, hängt vom maximalen Leistungsbedarf der konkreten Kamera ab, insbesondere bei PTZ-, IR- oder beheizten Ausführungen. Prüfen Sie immer Datenblatt, Portlimit und den Betriebszustand.

Warum startet eine Kamera trotz rechnerisch ausreichendem Budget nicht?

Mögliche Ursachen sind ein zu niedriges Portlimit, eine nicht passende PoE-Norm, ungeeignete oder zu lange Verkabelung, ein Problem mit Stecker oder Patchfeld oder eine nicht berücksichtigte Spitzenlast. Prüfen Sie zuerst die individuelle Portzuordnung und den maximalen Bedarf der Kamera.

Vergleichen Sie abschließend die verlinkten Maxsol-Switches mit Ihrer benötigten Portzahl, der berechneten Gleichzeitlast, den Kabelwegen, der Stromversorgung am Standort, den Umgebungsbedingungen und Ihren Anforderungen an Verwaltung und Netzwerkintegration.
