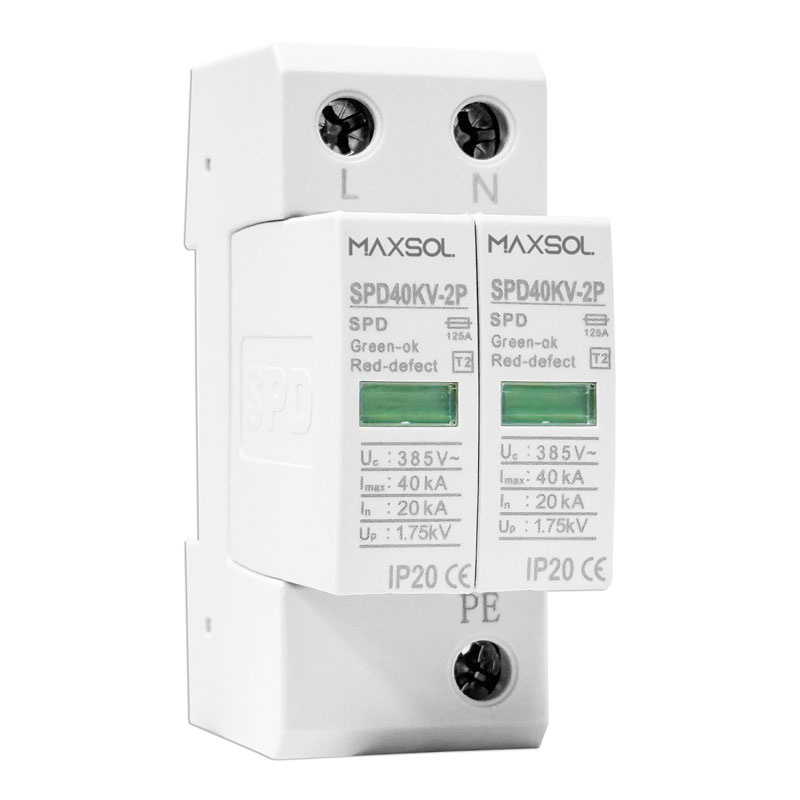

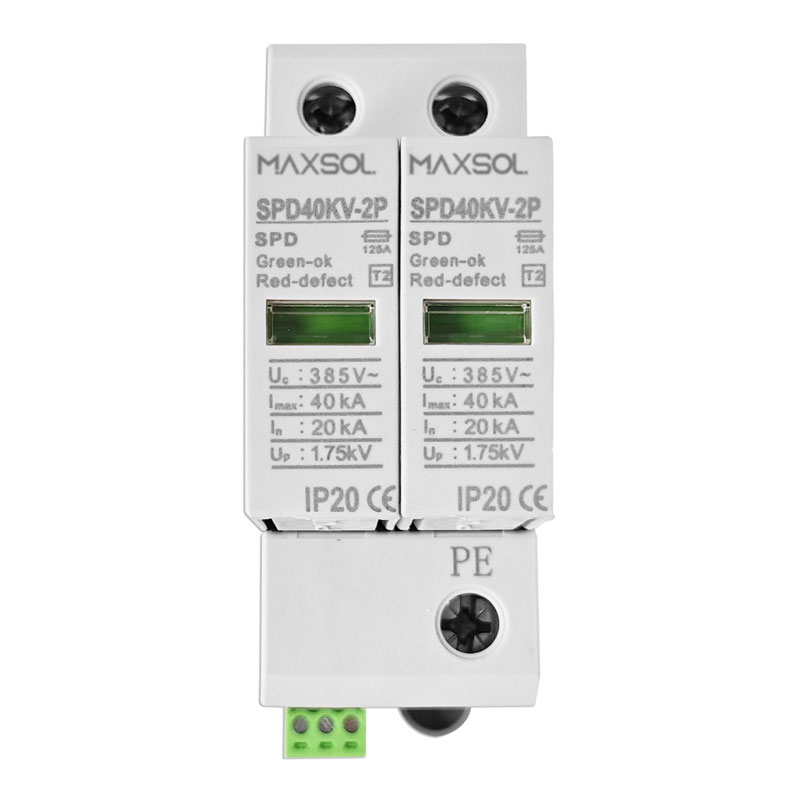

Modell: SPD40KV-2P

Industrieller 20–40-kA-Überspannungsschutz für DIN-Schienen

Überspannungsschutz für DIN-Schienen mit 20 kA Nenn- und 40 kA maximalem Ableitstoßstrom, höchster Dauerbetriebsspannung Uc von 385 V, Fehleranzeige und Fernmeldekontakten.

Hauptmerkmale

20–40-kA-Überspannungs- und Blitzschutzgerät
Maximale Dauerbetriebsspannung Uc: 385V
Nennentladestrom (8/20μS) in:20KA
Maximaler Entladestrom (8/20μS) Imax :40KA
Ansprechzeit tA: ≤25nS
Schutzniveau: IP20
Temperaturbereich Tu: -40°C... +80°C
Installationsbreite: 2mods
Einbauhalterung: 35mmDIN
Terminalleistung Un/ln Fernsignalanschlussverdrahtung: AC:250V/0,5ADC:250V/0.1A,125V/0.2A,75V/0.5A

Anfrage per E-Mail sendensales@maxsol-tech.com

DatenblattHerunterladen Ansehen

Spezifikationen

Position	Spezifikationen
Modell	SPD40KV-2P
AC-Nennbetriebsspannung (Un)	230V / 50Hz
Maximale Dauerbetriebsspannung (Uc)	385V
Nennentladungsstrom (8/20 μs) (In)	20 kA
Maximaler Entladungsstrom (8/20 μs) (Imax)	40 kA
Spannungsschutzpegel (Up)	≤ 1,75 kV
Ansprechzeit (tA)	≤ 25 ns
Vorsicherung	160 A
Kurzschlussfestigkeit	25 kA/50 Hz
Betriebstemperaturbereich	-40℃ ~ +80℃
Installationsverdrahtungsverfahren	Parallelschaltung
Verdrahtungsspezifikation	Litzendraht 16 mm2
Arbeitszustand/Fehleranzeige	Grün/Rot
Gehäusematerial	Flammwidriger PBT-Kunststoff (Rot, optional Grau), UL94-V0
Einbaubreite	2 Module (2P)

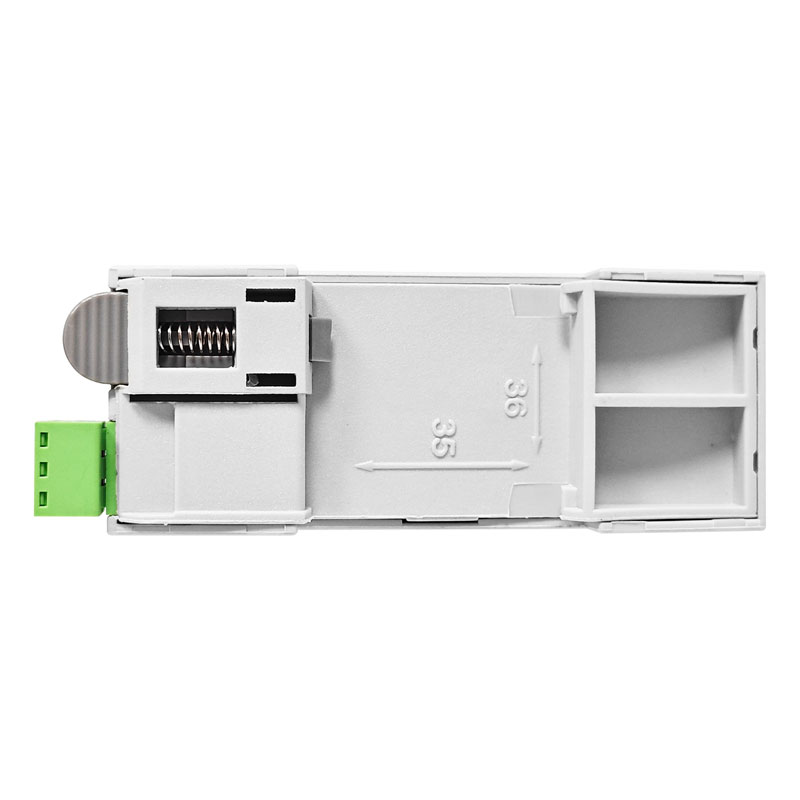

Montagehalterung	35 mm DIN-Schiene
Schutzniveau	IP20

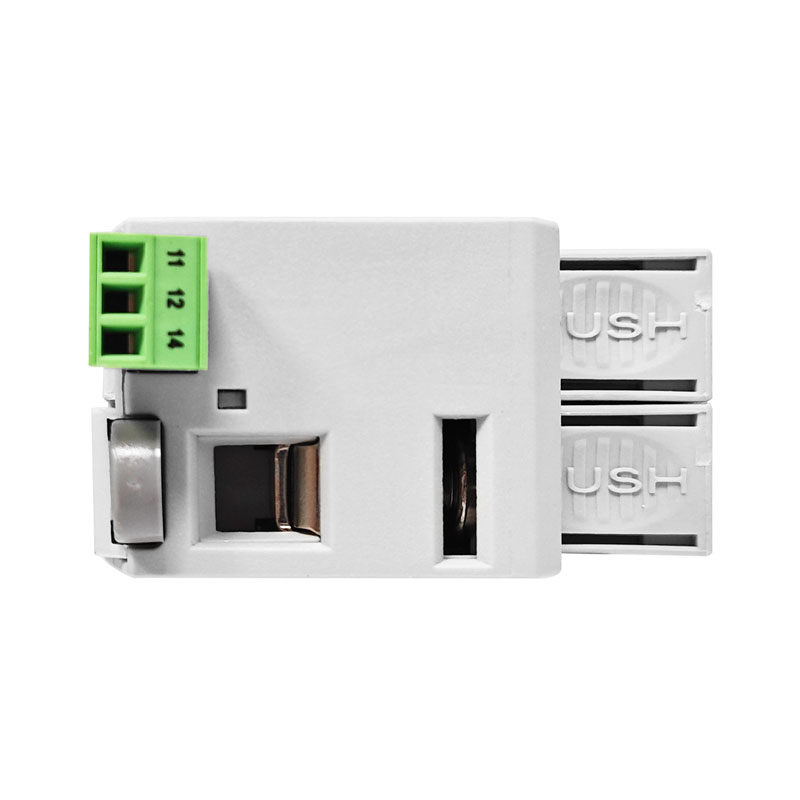

Fernkontakttyp	Wechslerkontakt
Anschlusskenndaten	Un / In AC: 250V / 0,5A DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
Fernsignalanschlussverdrahtung	max. 1,5 mm2 ein- oder mehrsträngiger Draht
