Off-Grid-Solaranlage: Planungsfehler gezielt finden

Die häufigsten Fehler bei der Auslegung eines Off-Grid-Solarstromsystems zeigen sich nicht sofort. Typische Hinweise sind Abschaltungen kurz vor Sonnenaufgang, wiederkehrende PoE-Neustarts, unvollständiges Nachladen, ausschließlich im Winter auftretende Ausfälle oder Störungen in einem heißen Schaltschrank.

Zur Fehlersuche sollten Planer nicht einfach größere Komponenten einsetzen. Zielführender ist die Reihenfolge Symptom erfassen, Ursache eingrenzen, elektrische Größen messen und erst danach korrigieren. Alle folgenden Szenarien und Zahlenbeispiele sind hypothetische Auslegungsannahmen und keine Messwerte oder Laufzeitangaben für ein bestimmtes Produkt.

Symptom	Wahrscheinliche Ursache	Was ist zu prüfen?	Sinnvolle Korrektur
Abschaltung kurz vor Sonnenaufgang	Nachtenergie unterschätzt, Abschaltschwelle erreicht oder Batterie nicht vollständig geladen	Batteriespannung und Laststrom über Nacht protokollieren; Abschaltzeitpunkt und Ladezustand prüfen	Nachtverbrauch neu berechnen, Reserve anpassen und Ladefähigkeit kontrollieren
PoE-Gerät startet wiederholt neu	Anlaufspitze, Spannungsabfall, instabile Wandlung oder falsche PoE-Schnittstelle	Spannung am Verbraucher während des Starts messen; Kabelverluste, Leistung und Pinbelegung prüfen	Leitungsweg verbessern, Wandler passend dimensionieren und PoE-Kompatibilität bestätigen
Batterie wird tagsüber nicht voll	Zu wenig PV-Energie, Verschattung, ungeeignete Modulspannung oder falsche MPPT-Grenzen	PV-Spannung, PV-Strom, Ladeleistung und Reglerstatus über den Tag erfassen	Modulfläche oder Ausrichtung korrigieren; PV- und MPPT-Daten neu abgleichen
Ausfälle nur im Winter	Auslegung nach Jahresmittel statt ungünstigem Planungsmonat	Tagesenergie, Ladefenster, Verschattung und Autonomiereserve für den Auslegungsmonat prüfen	System anhand der kritischen Betriebsperiode neu dimensionieren
Störungen im heißen Gehäuse	Temperaturbedingte Leistungsreduzierung, ungünstige Montage oder fehlende Luftzirkulation	Innen- und Außentemperatur sowie Lade- und Lastleistung protokollieren	Gehäuseaufbau, Abschattung, Belüftung und Komponentenabstände überarbeiten

Nennleistung und Energie mit nutzbarer Versorgung verwechseln

Watt und Wattstunden beantworten unterschiedliche Fragen. Watt (W) beschreibt die momentane Leistung. Wattstunden (Wh) beschreiben die über einen Zeitraum benötigte oder gespeicherte Energie. Wer beide Größen vermischt, kann ein System bauen, das einen Verbraucher kurzfristig versorgt, aber nicht durch die Nacht bringt.

Ein hypothetischer Verbraucher mit 18 W Dauerleistung benötigt:

18 W × 24 h = 432 Wh pro Tag
zusätzlich Energie für Wandlungs- und Leitungsverluste
gegebenenfalls zusätzliche Energie für Heizung, Infrarotbeleuchtung, Funkverkehr oder Anlaufvorgänge
eine Reserve für Alterung, Temperatur und Tage mit geringer Solarernte

Die Angabe „120-W-Solarmodul“ bedeutet dagegen nicht, dass täglich eine feststehende Energiemenge bereitsteht. Die tatsächlich geernteten Wattstunden hängen unter anderem von Einstrahlung, Ausrichtung, Temperatur, Verschattung und den elektrischen Grenzen des Ladereglers ab.

Ebenso ist die nominale Batterieenergie nicht vollständig als abgegebene Energie nutzbar. Abschaltgrenzen, Schutzfunktionen, Temperatur und Wandlungsverluste liegen zwischen der auf dem Typenschild angegebenen Energie und der am Verbraucher verfügbaren Energiemenge. Eine universelle Laufzeit lässt sich daher aus der Wh-Angabe allein nicht ableiten.

Auch Amperestunden dürfen nur bei gleicher Spannung direkt verglichen werden. Rechnerisch entsprechen beispielsweise 45 Ah bei 12,8 V einer nominalen Energie von 576 Wh. Derselbe Ah-Wert bei einer anderen Spannung steht für eine andere Energiemenge. Für Systemvergleiche ist deshalb Wh meist aussagekräftiger als Ah.

Der Leitfaden zur Dimensionierung einer netzunabhängigen Solaranlage für CCTV erläutert die zugrunde liegende Energiebilanz ausführlicher. Für die Fehleranalyse genügt zunächst diese Trennung:

Spitzenleistung in W bestimmen.
Tagesenergie in Wh berechnen.
Nachtenergie separat ausweisen.
Verluste und Reserven offen dokumentieren.
Batterie- und PV-Seite unabhängig voneinander prüfen.

Nach durchschnittlicher Sonne statt nach dem Auslegungsmonat dimensionieren

Eine Anlage kann im Jahresmittel rechnerisch ausreichend Energie erzeugen und trotzdem regelmäßig im Winter ausfallen. Entscheidend ist nicht der Durchschnitt, sondern die ungünstige Betriebsperiode, in der Last, Solarertrag und erforderliche Autonomie zusammentreffen.

Das gilt in Deutschland besonders für Anwendungen, die ganzjährig ohne Netzanschluss laufen sollen. Hier dürfen keine pauschalen Sonnenstunden angenommen werden. Für den konkreten Standort sind belastbare Planungsdaten, die Ausrichtung des Moduls, der Horizont sowie mögliche saisonale Verschattung zu berücksichtigen.

Warum Winterausfälle oft falsch diagnostiziert werden

Ein ausschließlich im Winter auftretender Ausfall wird häufig vorschnell der Batterie zugeschrieben. Die eigentliche Ursache kann jedoch eine negative Energiebilanz sein:

Die Batterie startet nicht vollständig geladen in die Nacht.
Das tägliche Ladefenster ist zu kurz.
Tiefer Sonnenstand erzeugt zusätzliche Verschattung.
Schmutz, Schnee oder bauliche Hindernisse reduzieren die nutzbare Einstrahlung.
Die Last ist im Winter höher, etwa durch längere IR-Beleuchtung.
Ladegrenzen oder Schutzfunktionen werden temperaturbedingt erreicht.

Zur Isolation des Fehlers sollte der Ladezustand nicht nur mittags betrachtet werden. Aussagekräftiger ist ein Verlauf über mehrere vollständige Lade- und Entladezyklen: Spannung, Lade- und Laststrom, maximale Ladeleistung, Beginn und Ende der Ladung sowie der Abschaltzeitpunkt.

Als Auswahlbeispiel dokumentiert das CS8040 Solarsystem mit 80-W-Modul und 576-Wh-Batterie ein monokristallines 80-W-Modul, eine 12,8-V-/45-Ah-LiFePO4-Batterie, einen MPPT-Regler und drei DC-12-V-Ausgänge; RS485 ist optional. Diese Nennwerte ersetzen keine standort- und lastbezogene Winterberechnung und erlauben keine pauschale Aussage zur Autonomie.

Nachtlasten, Wandlungsverluste und Anlaufstrom auslassen

Bei Überwachung und drahtloser Netzwerktechnik ist die Typenschildleistung selten die ganze Lastbeschreibung. Kameras, Access Points, CPE-Bridges, Router und Funkgeräte können abhängig vom Betriebszustand unterschiedlich viel Leistung aufnehmen.

Folgende Verbraucheranteile werden besonders häufig übersehen:

IR-LEDs einer Kamera bei Dunkelheit
Heizelemente oder Lüfter in Kameras und Gehäusen
höhere Funklast bei starkem Datenverkehr
PoE-Wandlungsverluste
DC/DC-Wandler und Netzwerktechnik im Leerlauf
Anlauf- oder Einschaltspitzen
Relais, Sensoren, Überspannungsschutz mit aktiver Elektronik und Managementgeräte
verlängerte Nachtbetriebsdauer im Winter

Wiederkehrende PoE-Neustarts richtig untersuchen

PoE-Neustarts können sowohl auf Energiemangel als auch auf ein Schnittstellenproblem hinweisen. Die Batterie kann nominell ausreichend groß sein, während die Spannung am entfernten Endgerät beim Start kurzzeitig unter dessen Mindestwert fällt.

Messen Sie deshalb möglichst gleichzeitig:

DC-Spannung am Eingang des PoE-Wandlers,
Eingangsstrom während des Gerätestarts,
Ausgangsspannung des Wandlers,
Spannung beziehungsweise Zustand am entfernten Endgerät,
Kabellänge, Leiterquerschnitt und Steckverbindungen,
tatsächliche Leistungsaufnahme bei aktivierter IR-Beleuchtung oder maximaler Funklast.

Ein hypothetisches Beispiel: Ein Gerät benötigt im normalen Betrieb 14 W, steigt beim Start aber kurzzeitig deutlich darüber. Wird nur mit den 14 W gerechnet, kann der Wandler an seine Grenze kommen oder die Eingangsspannung kann wegen der Verkabelung einbrechen. Die Korrektur besteht dann nicht automatisch in einer größeren Batterie. Möglich sind ein geeigneterer Wandler, geringere Leitungsverluste, ein anderer Spannungsweg oder eine sauber abgestimmte PoE-Schnittstelle.

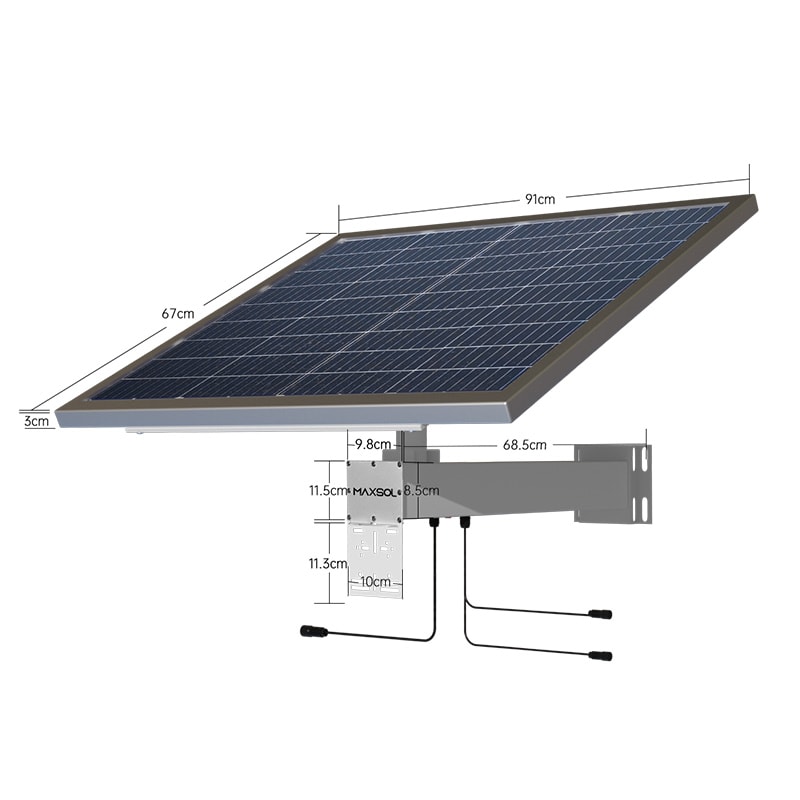

Für größere nominale Energie- und PV-Werte dokumentiert das CS12060 Solarsystem mit 120-W-Modul und 768-Wh-Batterie ein monokristallines 120-W-Modul, eine 12,8-V-/60-Ah-LiFePO4-Batterie, einen MPPT-Regler und drei DC-12-V-Ausgänge; RS485 ist optional. Auch hier müssen Nachtlast, Wandlungsverluste und der kritische Auslegungsmonat separat verifiziert werden.

Batterie, MPPT und PoE-Schnittstellen falsch kombinieren

Komponenten sind nicht allein deshalb kompatibel, weil ihre Nennleistungen ähnlich aussehen. Bei einem Off-Grid-Solarstromsystem müssen mindestens drei Schnittstellen getrennt geprüft werden: PV zu MPPT, MPPT zu Batterie und Batterie beziehungsweise DC-Ausgang zu PoE-Verbraucher.

PV-Modul und MPPT-Regler

Für die PV-Seite sind die aktuellen Datenblätter und die gelieferte Konfiguration entscheidend. Zu kontrollieren sind insbesondere:

maximale zulässige PV-Leerlaufspannung des Reglers
Modul-Leerlaufspannung unter kalten Bedingungen
MPP-Spannungsbereich
zulässiger PV-Strom und Kurzschlussstrom
zulässige PV-Leistung
Serien- oder Parallelschaltung mehrerer Module
Kabelverluste und Schutzkomponenten

Ein häufiger Fehler ist, nur die Wattzahl des Moduls mit der Wattangabe des Reglers zu vergleichen. Ein Regler kann trotz scheinbar passender Leistung elektrisch ungeeignet sein, wenn Spannungs- oder Stromgrenzen verletzt werden. Umgekehrt kann eine ungünstige Modulspannung dazu führen, dass das System nicht zuverlässig in den vorgesehenen Ladebereich gelangt.

Batterie und Laderegler

Neben der Nennspannung sind Ladeprofil, Schutzfunktionen und zulässige Temperaturen zu prüfen. LiFePO4-Systeme bieten spezifische Eigenschaften, ihre praktische Eignung hängt jedoch von Batterie, Schutzschaltung, Reglerkonfiguration und Einsatzbedingungen ab. Der Beitrag zu den Eigenschaften von LiFePO4-Batterien in solarversorgten CCTV-Systemen beschreibt die Auswahlkriterien näher.

Für ein konkretes System sollten Planer unter anderem bestätigen:

vorgesehene Batteriechemie im Laderegler
Lade- und Abschaltspannungen
maximaler Lade- und Entladestrom
Temperaturgrenzen für das Laden
Verhalten nach einer Schutzabschaltung
Wiederanlauf nach Unterspannung
verfügbare Status- und Diagnosedaten

DC-Ausgang und PoE-Gerät

„PoE“ ist keine vollständige Kompatibilitätsangabe. Spannung, Polarität, Pinbelegung, Leistungsbedarf und das erforderliche Protokoll müssen zusammenpassen. Insbesondere darf eine einstellbare oder passive Einspeisung nicht ungeprüft mit einem Gerät verbunden werden, das eine bestimmte IEEE-Erkennung oder Aushandlung erwartet.

Der POE24V DC-zu-PoE-Wandler akzeptiert laut dokumentiertem Produktkontext 12–36 V DC und stellt eine einstellbare PoE-Ausgangsspannung von 12–57 V, Gigabit Ethernet sowie eine LCD-Spannungsanzeige bereit. Für 12 V Eingang und 48 V Ausgang ist eine kontinuierliche Last von höchstens 30 W dokumentiert. Die angegebene Wandlungseffizienz von bis zu 94 % ist ein Maximalwert und darf nicht als garantierter Planungswert eingesetzt werden.

Eine IEEE-Erkennung oder Protokollaushandlung ist durch diese Angaben nicht belegt. Vor dem Anschluss sind deshalb Ausgangsspannung, Polarität, Pinout, Protokoll und Leistungsbedarf des Endgeräts zu bestätigen. Die verlinkten Produkte sind Auswahlbeispiele und kein als Einheit getestetes kompatibles Paket.

Verschattung, Temperatur und Wartungszugang ignorieren

Eine rechnerisch korrekte Auslegung kann in der Praxis scheitern, wenn der Standort nicht berücksichtigt wurde. Besonders tückisch ist Teilverschattung: Ein dünner Mast, eine Antenne, eine Gehäusekante oder Vegetation kann zu bestimmten Tages- oder Jahreszeiten einen relevanten Bereich des Moduls abdecken.

Die Standortprüfung sollte daher nicht nur an einem sonnigen Mittag erfolgen. Prüfen Sie:

Sonnenverlauf im kritischen Auslegungsmonat
Schatten von Masten, Gebäuden, Bäumen und Antennen
Eigenverschattung durch Schrank, Halterung oder Funktechnik
zukünftiges Pflanzenwachstum
Verschmutzung und erreichbare Reinigungsintervalle
Neigung und Entwässerung
Kabelwege, Steckverbindungen und mechanische Belastungen

Heiße Gehäuse sind ein Systemproblem

Hohe Innentemperaturen können Leistungselektronik, Batterie, Kabel und Steckverbindungen gleichzeitig beeinflussen. Es genügt daher nicht, nur die Lufttemperatur am Standort zu betrachten. Relevant ist die Temperatur im geschlossenen Gehäuse unter realer Sonneneinstrahlung und Last.

Bei einer temperaturabhängigen Störung sollten Innen- und Außentemperatur zusammen mit Batteriespannung, Ladeleistung und Laststrom protokolliert werden. Tritt das Problem nur am Nachmittag auf, sind mögliche Ursachen etwa eine erwärmte Elektronik, reduzierte Ladeleistung, direkte Gehäusebesonnung oder eine unter Last auffällige Verbindung.

Die Korrektur kann eine andere Montageposition, äußere Abschattung, mehr Abstand zwischen Komponenten, ein passenderes Gehäusekonzept oder eine veränderte Wärmeabfuhr erfordern. Konkrete Temperaturgrenzen müssen immer dem aktuellen Datenblatt der jeweiligen Batterie, des Reglers und der Netzwerktechnik entnommen werden.

Wartbarkeit bereits in der Planung berücksichtigen

Ein System ist nicht wartungsfreundlich, wenn für jede Messung das Solarmodul demontiert oder die Anlage vollständig abgeschaltet werden muss. Planer sollten ausreichenden Zugang zu Sicherungen, Klemmen, Statusanzeigen und Kommunikationsanschlüssen vorsehen.

Hilfreich sind:

eindeutig beschriftete Leitungen und Sicherungen
zugängliche Messpunkte
dokumentierte Sollspannungen
Platz zum sicheren Trennen einzelner Baugruppen
protokollierbare Regler- oder Batteriesignale
erreichbare Modulflächen zur Sichtprüfung und Reinigung
Reserveplatz ohne Beeinträchtigung der Belüftung

Optionale Schnittstellen wie RS485 können die Diagnose unterstützen, sofern die konkrete Ausführung sie enthält und das übergeordnete System die Daten nutzen kann. Eine Kommunikationsschnittstelle ersetzt jedoch keine korrekte elektrische Messung.

Korrigierte Auslegung mit einer Inbetriebnahme-Checkliste validieren

Nach einer Änderung sollte nicht nur geprüft werden, ob die Anlage wieder eingeschaltet ist. Die Korrektur gilt erst dann als belastbar, wenn das System unter repräsentativen Betriebszuständen geprüft wurde.

Vor dem Einschalten

Verbraucher, Dauerleistung und Spitzenleistung sind dokumentiert.
Tages- und Nachtenergie wurden getrennt berechnet.
IR-, Funk-, Heiz- und Hilfslasten wurden berücksichtigt.
Kabelquerschnitt, Länge, Sicherungen und Polarität wurden geprüft.
PV-Spannung, PV-Strom und PV-Leistung liegen innerhalb der MPPT-Grenzen.
Batteriechemie und Ladeprofil passen zusammen.
Zulässige Lade- und Betriebstemperaturen wurden bestätigt.
PoE-Spannung, Pinout, Polarität, Protokoll und Leistung passen zum Endgerät.

Während der Inbetriebnahme

Leerlauf- und Lastspannung werden direkt an relevanten Ein- und Ausgängen gemessen.
Alle Geräte werden gleichzeitig gestartet.
Kamera-IR, Funkübertragung und andere Spitzenlasten werden aktiviert.
Spannungsabfälle über Leitungen und Steckverbindungen werden erfasst.
MPPT-Status, PV-Leistung, Ladestrom und Laststrom werden protokolliert.
Abschalt- und Wiederanlaufverhalten werden kontrolliert.
Temperaturwerte im Gehäuse werden unter Last beobachtet.

Nach mindestens einem vollständigen Betriebszyklus

Die Batterie erreicht den vorgesehenen Ladezustand.
Der Verbraucher bleibt während der gesamten Nacht stabil.
Es treten keine wiederholten PoE- oder Netzwerkneustarts auf.
Die morgendliche Restenergie entspricht der geplanten Reserve.
Das System kann nach einer Schutzabschaltung kontrolliert wieder anlaufen.
Messwerte, Einstellungen und installierte Komponenten sind dokumentiert.

Ein kurzer Test bei voller Batterie beweist keine ausreichende Winterautonomie. Ebenso bestätigt ein sonniger Tag nicht, dass die Anlage nach mehreren schwachen Ladetagen stabil bleibt. Für die endgültige Bewertung müssen Standortdaten, Messprotokolle und die vorgesehenen Betriebsbedingungen gemeinsam betrachtet werden.

Als nächster Schritt lassen sich die verlinkten Maxsol-Auswahlbeispiele anhand der benötigten Anschluss- beziehungsweise Portanzahl, Dauer- und Spitzenlast, Übertragungsdistanz, elektrischen Leistung, Umgebungsbedingungen und gewünschten Managementfunktionen vergleichen. Maßgeblich bleiben dabei das aktuelle Datenblatt, die gelieferte Konfiguration und die dokumentierte Kompatibilität aller angeschlossenen Komponenten.
