PoE-Switch für IP-Kameras richtig auswählen

Ein PoE-Switch für IP-Kameras muss vor allem drei Dinge gleichzeitig abdecken: genügend PoE-Ports, ein ausreichend dimensioniertes Leistungsbudget und passende Uplinks zum Rekorder oder zum übergeordneten Netzwerk. Die Anzahl der Kameras allein reicht als Auswahlkriterium nicht aus. Entscheidend sind auch die reale Leistungsaufnahme mit IR-Beleuchtung, PTZ-Bewegung oder Heizung, die Kabellängen sowie die geplante Erweiterung.

Für eine belastbare Auswahl beginnen Sie mit der Kameratopologie, addieren die maximale PoE-Last und prüfen anschließend Uplinks, Distanzanforderungen und Betriebsfunktionen. Planen Sie dabei Reserve ein: Ein Switch, dessen PoE-Budget bereits im Normalbetrieb fast ausgeschöpft ist, kann bei Lastspitzen oder einer späteren Kameranacherweiterung zum Engpass werden.

Mit Kamerazahl und Topologie beginnen

Erstellen Sie zunächst einen Portplan – nicht nur eine Stückliste der Kameras. Notieren Sie pro Standort, welche Endgeräte am Switch angeschlossen werden, wie weit sie entfernt sind und wohin der Datenverkehr geführt wird.

Ein typisches Schema sieht so aus:

Kameras am Rand eines Gebäudes oder Geländes: direkte Anbindung an einen zentralen PoE-Switch oder an einen lokalen Etagen- beziehungsweise Außenschrank.
Mehrere Gebäudeteile: lokale PoE-Switches mit Uplink zum Technikraum, NVR oder Core-Switch.
Parkplätze, Zufahrten und Perimeter: längere Kupferstrecken genau prüfen; bei größeren Distanzen kann ein Glasfaser-Uplink zwischen Verteilpunkten sinnvoll sein.
PTZ-, Multisensor- und Spezialkameras: wegen höherer Leistungsaufnahme und potenziell größerem Datenaufkommen separat berücksichtigen.
Zutrittskontrolle, Access Points oder weitere PoE-Endgeräte: nur einplanen, wenn sie tatsächlich denselben Switch nutzen sollen.

Die erforderliche Portzahl ergibt sich aus der Zahl aller PoE-Endgeräte plus einer praxisgerechten Reserve. Bei einem festen, kleinen System können acht PoE-Ports genügen. Bei 12 Kameras sollte ein 16-Port-Switch jedoch nicht automatisch als Endausbau gelten: Bleiben keine freien Ports für Ersatzgeräte, zusätzliche Blickwinkel oder einen späteren Ausbau, ist die nächstgrößere Klasse oft die sauberere Planung.

Als Orientierung:

Geplante PoE-Endgeräte	Sinnvolle Portklasse	Planungsfrage
Bis etwa 6 Kameras	8 PoE-Ports	Reichen die freien Ports für Erweiterung oder Service?
9 bis 14 Kameras	16 PoE-Ports	Gibt es stromintensive PTZ- oder IR-Kameras?
17 bis 22 Kameras	24 PoE-Ports	Werden SFP-Uplinks für andere Gebäudeteile benötigt?
Mehr als 30 Kameras	48 PoE-Ports oder mehrere Switches	Soll zentralisiert oder nach Bereichen verteilt werden?

Eine Aufteilung in mehrere kleinere Switches kann Verkabelungswege verkürzen und Bereiche voneinander trennen. Ein großer zentraler Switch reduziert dagegen die Zahl der Geräte und Uplink-Strecken. Welche Variante besser passt, hängt von Gebäudegeometrie, vorhandener Infrastruktur, Stromversorgung und Wartungskonzept ab.

PoE-Leistungsbedarf korrekt berechnen

Das PoE-Budget ist die gesamte Leistung, die ein Switch an alle angeschlossenen Endgeräte liefern kann. Es darf nicht mit der Anzahl der PoE-Ports verwechselt werden. Ein 24-Port-Switch kann beispielsweise 24 Kameras verbinden, doch die Summe ihrer maximalen Leistungsaufnahme muss innerhalb seines verfügbaren Budgets liegen.

Rechnen Sie mit den maximalen Leistungswerten der Kamera-Datenblätter, nicht nur mit typischen Verbrauchswerten. Besonders relevant sind Lastzustände wie:

Einschalten oder Betrieb der IR-LEDs bei Dunkelheit,
aktive PTZ-Fahrten,
integrierte Heizung oder Lüftung bei Außenkameras,
Weißlicht-Zusatzbeleuchtung,
Multisensor- oder besonders hochauflösende Kameras,
angeschlossene PoE-Splitter oder andere Zusatzgeräte.

Eine einfache Planungsformel lautet:

PoE-Gesamtlast = Summe der maximalen Endgeräteleistungen + Reserve

Als Reserve sind häufig 20 bis 30 Prozent sinnvoll, sofern das Projekt keine exakt bekannte und unveränderliche Last hat. Die Reserve dient nicht dazu, Spezifikationen zu ignorieren, sondern zum Auffangen von Lastspitzen, Messabweichungen und moderatem Ausbau.

Beispiel: Zwölf Kameras sind jeweils mit maximal 12 W spezifiziert. Daraus ergeben sich 144 W. Mit 25 Prozent Reserve sollten Sie rund 180 W PoE-Budget einplanen. Kommen zwei PTZ-Kameras mit je 25 W hinzu, steigt die rechnerische Spitzenlast bereits auf 194 W, noch bevor Reserve berücksichtigt wird.

Prüfen Sie zusätzlich zwei Werte:

Gesamtbudget des Switches: Es begrenzt die Summe aller versorgten Geräte.
Leistung pro Port: Sie muss zur einzelnen Kamera passen. Eine Kamera mit höherem Leistungsbedarf kann trotz freiem Gesamtbudget ungeeignet sein, wenn der betreffende Port nicht genug Leistung bereitstellt.

Beim PS12402FG sind ein PoE-Budget von 300 W und bis zu 30 W pro PoE-Port als Produktdaten angegeben. Das ist bei der Bewertung von Kameras mit höherem Einzelbedarf relevant; die PoE-Anforderungen jedes konkreten Endgeräts sollten dennoch vor der Installation abgeglichen werden.

Achten Sie außerdem darauf, dass die Stromversorgung des Switches und die Absicherung im Schaltschrank zur geplanten Anlage passen. Die elektrische Auslegung vor Ort gehört zur Projektplanung und lässt sich nicht allein aus der Portzahl ableiten.

Kupfer- und SFP-Uplinks passend auswählen

PoE-Ports verbinden die Kameras; Uplink-Ports transportieren den gebündelten Videodatenverkehr zum NVR, Server, Core-Switch oder zu einem anderen Netzsegment. Ein passender Uplink ist daher genauso wichtig wie ausreichend PoE-Leistung.

RJ45-Uplinks für kurze, strukturierte Kupferstrecken

Gigabit-RJ45-Uplinks sind eine praktische Wahl, wenn der Zielpunkt über eine normgerechte Kupferverkabelung erreichbar ist. Bei kleinen und mittleren Kameragruppen sind zwei Uplinks außerdem hilfreich, um die physische Anbindung flexibel zu planen – etwa für die Verbindung zum Rekorder und zu einem weiteren Netzbereich, sofern die Netzwerktopologie dies vorsieht.

Für Ethernet über Twisted Pair gilt im Standardfall eine maximale Kanalstrecke von 100 m. Diese Grenze umfasst die gesamte Übertragungsstrecke einschließlich Anschlusskomponenten. Messen und dokumentieren Sie reale Wege, statt die Luftlinie zu verwenden.

SFP-Uplinks für Glasfaser und verteilte Standorte

SFP-Uplinks sind besonders relevant, wenn zwischen Switch und Technikraum Glasfaser eingesetzt werden soll oder wenn Kupferdistanzen nicht sinnvoll überbrückt werden können. Sie erlauben die Auswahl passender Transceiver und Fasertypen innerhalb der Vorgaben der jeweiligen Netzwerkplanung.

Vor der Beschaffung sollten Sie prüfen:

Anzahl und Typ der benötigten SFP-Ports,
Singlemode- oder Multimode-Faser,
Steckertyp und vorhandene Patchfelder,
benötigte Strecke und optisches Budget,
Kompatibilität der vorgesehenen SFP-Module mit dem Switch,
Uplink-Geschwindigkeit und erwartete Video-Last.

Je mehr hochauflösende Kameras, Substreams, Analysefunktionen oder gleichzeitige Live-Ansichten vorgesehen sind, desto sorgfältiger muss die Uplink-Kapazität bewertet werden. Eine Kamera-Portgeschwindigkeit beschreibt nicht automatisch den Durchsatz, der am Uplink benötigt wird. Ziehen Sie Bitraten, Bildraten, Codec-Einstellungen, Aufzeichnungsprofil und gleichzeitige Viewer in die Netzplanung ein.

Entscheiden, ob ein 300-m-Extend-Modus nötig ist

Ein Extend-Modus bis 300 m kann bei einzelnen weit entfernten Kameras nützlich sein, etwa an einer Zufahrt, einem Tor oder entlang eines Außenbereichs. Er ersetzt jedoch keine vollständige Distanz- und Bandbreitenplanung.

Die klassische Ethernet-Kupferstrecke ist auf 100 m ausgelegt. Ein 300-m-Extend-Modus kann darüber hinausgehende Verbindungen ermöglichen, arbeitet aber je nach Gerät und Betriebsmodus unter anderen Übertragungsbedingungen. Deshalb sollte man nicht davon ausgehen, dass bei maximaler Extend-Distanz dieselbe Datenrate oder dieselben Reserven wie bei einer kurzen Gigabit-Strecke verfügbar sind.

Ein Extend-Modus ist besonders dann zu prüfen, wenn:

eine einzelne Kamera zwischen etwa 100 und 300 m entfernt liegt,
ein zusätzlicher lokaler Schaltschrank unverhältnismäßig wäre,
die Kamera eine überschaubare und planbare Bitrate erzeugt,
die bestehende Kupferstrecke qualitativ geeignet und durchgängig ist.

Vor der Festlegung sollten Sie folgende Punkte klären:

Ist die tatsächliche Kabellänge einschließlich Rangierwegen bekannt?
Welcher Kabeltyp und welcher Zustand liegen vor?
Reicht die im Extend-Betrieb verfügbare Datenrate für den Kamerastream und die Reserve?
Wird die benötigte PoE-Leistung am Ende der Strecke zuverlässig bereitgestellt?
Gibt es Überspannungs-, Erdungs- und Schutzanforderungen bei Außenleitungen?
Wäre ein Glasfaser-Uplink zu einem lokalen PoE-Switch langfristig die robustere Architektur?

Beim PS1802G ist ein 300-m-Extend-Modus angegeben. Auch der PS11602G verfügt über einen Extend-Modus. Nutzen Sie diese Funktion gezielt für passende Langstrecken-Anwendungen und prüfen Sie die genauen Betriebsbedingungen in der jeweiligen Produktdokumentation sowie gegen die Anforderungen der eingesetzten Kamera.

Die passenden 8-, 16-, 24- und 48-Port-Modelle vergleichen

Die folgende Übersicht ordnet die verfügbaren Modelle nach den verifizierten Kerndaten ein. Sie ersetzt nicht den Abgleich mit Kamera-Spezifikationen, Uplink-Konzept und Installationsumgebung.

Modell	PoE-Ports	Uplinks	PoE-Budget / Versorgung	Geeignet, wenn
PS1802G	8 Gigabit PoE	2 Gigabit RJ45	120 W	ein kompaktes Kamerasystem mit begrenzter Gesamtlast geplant wird
PS11602G	16 Gigabit PoE	2 Gigabit	300-W-Netzteil	mehr Kameras oder eine höhere Leistungsreserve benötigt werden
PS12402FG	24 Gigabit PoE	2 Gigabit RJ45, 2 Gigabit SFP	300 W, bis 30 W pro PoE-Port	ein mittleres System mit Glasfaser-Uplinks oder Kupfer-Uplinks aufgebaut wird
PS14802SFG	48 Gigabit PoE	2 Gigabit SFP	400 W, 100 Gbit/s Switching-Kapazität	viele Kameras zentral angeschlossen oder größere Portreserven benötigt werden

Kompakte Systeme: PS1802G mit acht PoE-Ports

Der PS1802G mit 8 Gigabit-PoE-Ports, 2 Uplinks und 120 W passt in Planungen mit überschaubarer Kamerazahl und moderater Leistungsaufnahme. Neben dem 300-m-Extend-Modus sind VLAN-Isolation und ein AI-PoE-Watchdog angegeben.

VLAN-Isolation kann bei einer Überwachungsinstallation dazu beitragen, Ports voneinander zu trennen, sofern die konkrete Netzwerktopologie und die Funktion des Switches dazu passen. Ein PoE-Watchdog ist für Projekte interessant, in denen die Erreichbarkeit angeschlossener Kameras überwacht und eine automatische Wiederherstellung unterstützt werden soll. Prüfen Sie die gewünschte Funktionsweise vorab im Hinblick auf Kamera, NVR und Betriebsabläufe.

Bis 16 Kameras: PS11602G mit höherer Leistungsreserve

Der PS11602G mit 16 Gigabit-PoE-Ports und 300-W-Netzteil eignet sich, wenn die Portzahl gegenüber einem Kompaktswitch wachsen soll oder die Gesamtlast der Kameras deutlich höher liegt. Für das Modell sind Watchdog-, VLAN- und Extend-Modi angegeben.

Mit 16 Ports sollten Sie dennoch nicht jeden Port zwingend verplanen. Freie Anschlüsse helfen bei einer späteren Kamera, beim temporären Servicezugang oder beim Austausch eines Endgeräts. Ist eine Erweiterung sehr wahrscheinlich, kann eine 24-Port-Architektur wirtschaftlicher sein als ein frühzeitiger zweiter Verteilpunkt.

24 Ports und Glasfaseroption: PS12402FG

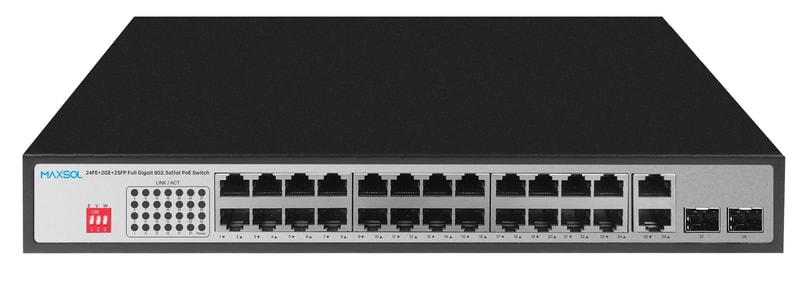

Der PS12402FG mit 24 Gigabit-PoE-Ports und SFP-Uplinks ist für Projekte interessant, in denen neben der Portdichte auch die Uplink-Auswahl zählt. Die verifizierten Daten nennen zwei Gigabit-RJ45-Uplinks, zwei Gigabit-SFP-Uplinks, 300 W PoE-Budget und bis zu 30 W pro PoE-Port.

Damit ist dieses Modell vor allem dort naheliegend, wo ein Technikraum, ein weiterer Gebäudeteil oder ein Außenverteiler über Glasfaser angebunden werden soll. Ob vorhandene oder geplante SFP-Module geeignet sind, muss vor der Umsetzung geprüft werden.

Große Kameraumgebungen: PS14802SFG

Der PS14802SFG mit 48 Gigabit-PoE-Ports und SFP-Uplinks bietet 48 Gigabit-PoE-Ports, zwei Gigabit-SFP-Uplinks, ein PoE-Budget von 400 W und eine Switching-Kapazität von 100 Gbit/s.

Bei 48 Ports ist die Leistungsrechnung besonders wichtig: Viele Anschlüsse bedeuten nicht, dass jede denkbare Kamera gleichzeitig mit hoher Leistung betrieben werden kann. Verteilen Sie Kameratypen mit höherem Bedarf im Lastplan und vergleichen Sie deren Summenwert mit dem 400-W-Budget. Bei sehr großen Installationen sollte zudem die Uplink-Architektur einschließlich Aufzeichnung, Redundanzkonzept und Verkehrsprofil separat bewertet werden.

Häufige Planungsfehler bei PoE-Kamerasystemen

Einige Fehler treten in Ausschreibungen und Installationen besonders häufig auf:

Nur nach Portzahl auswählen: Das PoE-Budget und die Einzelleistung pro Port werden übersehen.
Mit typischem statt maximalem Kamera-Verbrauch rechnen: Nachtbetrieb, PTZ und Heizung bleiben unberücksichtigt.
100-m-Grenze ignorieren: Lange Leitungswege werden ohne Messung oder geeignete Architektur angenommen.
Extend-Modus als pauschale Lösung behandeln: Bitrate, Stromversorgung und Kabelqualität werden nicht geprüft.
Uplinks zu knapp auslegen: Der kumulierte Videodatenverkehr vieler Kameras wird unterschätzt.
Keine Reserve einplanen: Ein späterer Ausbau erfordert dann zusätzliche Hardware oder Umbauten.
Außenstrecken ohne Schutzkonzept betrachten: Erdung, Überspannungsschutz und die Umgebungsbedingungen werden zu spät geklärt.
VLAN oder Portisolation ohne Gesamtkonzept aktivieren: Das kann die Erreichbarkeit von NVR, Wartungszugängen oder anderen notwendigen Diensten beeinflussen.

Finaler Check vor der Bestellung und Installation

Gehen Sie diese Punkte vor der Beschaffung durch:

Vergleichen Sie abschließend die verlinkten Maxsol-Modelle anhand Ihrer benötigten Portzahl, der maximalen PoE-Last, Kabellängen, Uplink-Architektur, Umgebungsbedingungen und Anforderungen an Managementfunktionen.
