MPPT vs. PWM: Solar-Laderegler für draußen wählen

MPPT oder PWM für Outdoor-Solaranlagen? Vergleichen Sie Spannung, Winterertrag, LiFePO4-Profil, Eigenverbrauch und Gesamtkosten.

Von Maxsol Team

MPPT vs. PWM: Solar-Laderegler für draußen wählen

Für netzferne Outdoor-Anlagen ist ein MPPT-Laderegler meist die passendere Wahl, wenn Modul- und Batteriespannung deutlich auseinanderliegen, lange PV-Leitungen erforderlich sind oder auch bei Kälte und wechselnden Lichtverhältnissen möglichst viel Solarenergie genutzt werden soll. PWM kann dagegen für kleine, einfache und spannungsseitig gut abgestimmte Systeme wirtschaftlich sinnvoll sein.

Die Entscheidung zwischen MPPT und PWM sollte jedoch nicht allein anhand eines beworbenen Wirkungsgrads fallen. Entscheidend ist das Zusammenspiel aus PV-Modul, winterlicher Leerlaufspannung, Arraystrom, Batterieprofil, Ladestromgrenze, Eigenverbrauch und angeschlossener Last. Ein effizienter Regler kann ein falsch dimensioniertes Gesamtsystem nicht ausgleichen.

Wie MPPT- und PWM-Laderegler arbeiten

Ein PWM-Laderegler verbindet das Solarmodul während der Ladephasen vereinfacht betrachtet direkt mit der Batterie und unterbricht oder taktet diese Verbindung, um die Batteriespannung zu regeln. Dadurch arbeitet das Modul weitgehend in der Nähe der aktuellen Batteriespannung und nicht zwingend an seinem optimalen Leistungspunkt.

Das ist unproblematisch, wenn die Arbeitsspannung des Moduls gut zur Batteriespannung passt. Ist die Modulspannung deutlich höher, kann PWM den Spannungsüberschuss nicht in zusätzlichen Ladestrom umwandeln. Ein Teil der potenziell verfügbaren Modulleistung bleibt dann ungenutzt.

Ein MPPT-Regler – Maximum Power Point Tracking – sucht fortlaufend den Betriebspunkt, an dem das PV-Modul unter den jeweiligen Bedingungen die höchste Leistung abgeben kann. Ein DC/DC-Wandler setzt die höhere PV-Spannung anschließend auf die zur Batterie passende Ladespannung um. Dabei kann die Spannung sinken, während auf der Batterieseite ein entsprechend höherer Strom zur Verfügung steht.

Tracking-Wirkungsgrad ist nicht gleich Systemwirkungsgrad

Der Tracking-Wirkungsgrad beschreibt lediglich, wie genau der Regler den maximalen Leistungspunkt findet. Er sagt nicht aus, wie viel der ursprünglichen Sonnenenergie am Verbraucher ankommt.

Zum Gesamtwirkungsgrad gehören unter anderem:

  • reale Leistung des Solarmoduls bei Temperatur, Einstrahlung und Verschattung,
  • Leitungsverluste auf der PV- und Batterieseite,
  • Umwandlungsverluste im Laderegler,
  • Eigenverbrauch des Reglers,
  • Lade- und Entladeverluste der Batterie,
  • Verluste in DC/DC-Wandlern oder Wechselrichtern,
  • Begrenzungen durch den maximalen Lade- oder Ausgangsstrom,
  • Energiebedarf von Kamera, Funktechnik, Switch, Heizung oder Beleuchtung.

MPPT kann daher die Nutzung der vorhandenen PV-Leistung verbessern, garantiert aber weder eine bestimmte Laufzeit noch einen universellen Mehrertrag.

Panel- und Batteriespannung richtig aufeinander abstimmen

Die Spannungsabstimmung ist der zentrale Unterschied bei der Auswahl eines MPPT- oder PWM-Solar-Ladereglers für Outdoor-Anlagen.

Bei PWM sollte die Modulkennlinie zur Batteriespannung passen. Die Spannung am maximalen Leistungspunkt, häufig als Vmp angegeben, muss hoch genug sein, um die Batterie einschließlich Leitungs- und Reglerverlusten vollständig laden zu können. Gleichzeitig bringt eine erheblich höhere Vmp bei PWM meist keinen entsprechenden Leistungsgewinn.

MPPT erlaubt größere Unterschiede zwischen PV- und Batteriespannung. Das kann bei längeren Leitungen hilfreich sein: Eine höhere PV-Spannung reduziert bei gleicher Leistung den Strom und damit die ohmschen Kabelverluste. Voraussetzung ist, dass der Regler sämtliche Eingangsgrenzen sicher einhält.

Vor der Auswahl sind mindestens diese Werte zu prüfen:

  • maximale PV-Leerlaufspannung des Reglers,
  • zulässiger PV-Eingangsstrom und gegebenenfalls Kurzschlussstrom,
  • maximale PV-Eingangsleistung,
  • maximaler Batterieladestrom,
  • unterstützte Batteriespannung,
  • zulässige Serien- und Parallelschaltung der Module,
  • Kabelquerschnitt, Leitungslänge und Spannungsfall,
  • erforderliche Schutz- und Trenneinrichtungen.

Die Ladestromgrenze wird häufig übersehen

Ein MPPT-Regler kann nur so viel Strom an die Batterie liefern, wie seine Ausgangsstufe erlaubt. Eine größere PV-Anlage bedeutet daher nicht automatisch einen entsprechend höheren Ladestrom.

Hypothetisches Auslegungsbeispiel: Ein PV-Array könnte unter bestimmten Bedingungen 600 W bereitstellen. Würde eine Batterie in diesem Moment mit etwa 14 V geladen, entspräche das vor Verlusten rechnerisch mehr als 40 A. Ist der Regler nur für einen niedrigeren Ladestrom ausgelegt, begrenzt er die nutzbare Leistung. Dieses Beispiel beschreibt keine Produktleistung, sondern zeigt lediglich, warum sowohl PV- als auch Batteriegrenzen geprüft werden müssen.

Bei parallelen Modulen steigt vor allem der Arraystrom. Bei einer Serienschaltung steigt die Spannung. Beide Varianten können unterschiedliche Reglergrenzen erreichen und benötigen eine passende Absicherung.

Für die vollständige Standortauslegung – getrennt von der reinen Reglerwahl – hilft der Leitfaden zur Dimensionierung eines autarken Solarsystems für CCTV-Anwendungen.

Temperatur, Verschattung und saisonaler Energieertrag

Außentemperatur und Lichtverhältnisse verändern die elektrische Kennlinie eines Solarmoduls. Besonders wichtig ist die Leerlaufspannung Voc: Sie steigt typischerweise, wenn die Solarzellen kälter werden.

Die maximale PV-Eingangsspannung eines MPPT-Reglers darf deshalb nicht nur anhand der Voc bei Standard-Testbedingungen beurteilt werden. Für Outdoor-Systeme in Deutschland muss die zu erwartende minimale Zelltemperatur am Standort berücksichtigt werden. Maßgeblich sind der Temperaturkoeffizient des konkreten Moduls, die Verschaltung und die Sicherheitsvorgaben aus den Datenblättern.

Hypothetische Annahme: Werden mehrere Module in Reihe geschaltet, addieren sich ihre Leerlaufspannungen. Eine Konfiguration, die bei milden Bedingungen unterhalb der Reglergrenze liegt, könnte bei sehr niedriger Zelltemperatur darüber hinausgehen. Die tatsächliche Berechnung muss mit den dokumentierten Modulwerten und dem vorgesehenen Temperaturbereich erfolgen.

Was geschieht bei Verschattung?

MPPT kann den unter Teilverschattung verfügbaren Arbeitspunkt suchen, aber keine fehlende Einstrahlung ersetzen. Je nach Modulverschaltung, Bypassdioden und Schattenverlauf können zudem mehrere lokale Leistungspunkte entstehen. Nicht jeder Algorithmus reagiert darauf gleich.

Für die Praxis bedeutet das:

  • dauerhafte Schatten durch Masten, Gehäuse oder Antennen vermeiden,
  • Module nicht allein nach der Mittagssonne ausrichten,
  • saisonale Änderungen des Sonnenstands berücksichtigen,
  • Laub, Schnee und Verschmutzung in das Wartungskonzept aufnehmen,
  • bei mehreren Modulen die Auswirkung der Verschaltung prüfen.

Bei diffusem Licht oder geringer Einstrahlung ist außerdem der Eigenverbrauch des Reglers relevant. Ein MPPT-Regler benötigt Energie für Messung, Steuerung und DC/DC-Wandlung. PWM-Regler können einfacher aufgebaut sein und unter Umständen weniger Ruhestrom benötigen, doch das gilt nicht pauschal. Verglichen werden sollten die dokumentierten Werte für Eigenverbrauch, Nachtbetrieb und Abschaltzustände.

Gerade bei kleinen Solarmodulen und langen Winterperioden kann ein dauerhaft hoher Standby-Bedarf einen Teil des zusätzlichen MPPT-Ertrags wieder aufzehren. Die Bewertung sollte deshalb in Wattstunden pro Tag erfolgen, nicht nur anhand eines Prozentwerts im Datenblatt.

LiFePO4-Ladeprofil und BMS sorgfältig prüfen

Ob MPPT oder PWM: Der Regler muss zur Batteriechemie und zum Batteriemanagementsystem passen. Ein universelles „Lithium“-Programm reicht als Auswahlkriterium nicht aus.

Bei einer LiFePO4-Batterie sind insbesondere zu bestätigen:

  • Ladeschlussspannung und Ladeverfahren,
  • Wiederaufnahme- oder Erhaltungsspannung,
  • maximale Lade- und Entladeströme,
  • zulässige Ladetemperatur,
  • Verhalten bei Untertemperatur,
  • BMS-Abschaltschwellen,
  • Wiederanlauf nach einer Schutzabschaltung,
  • Kommunikation zwischen BMS und Regler, sofern vorgesehen.

Eine klassische, dauerhaft hohe Erhaltungsladung, wie sie bei bestimmten Bleibatterieprofilen üblich sein kann, ist nicht automatisch für LiFePO4 geeignet. Auch automatische Ausgleichsladungen müssen deaktiviert oder ausdrücklich mit den Batterieanforderungen vereinbar sein.

Das BMS schützt die Batterie, ersetzt aber keine korrekte Reglerkonfiguration. Wenn das BMS wegen Überspannung, Untertemperatur oder Überstrom abschaltet, kann die daraus entstehende Spannungsänderung auch Regler und angeschlossene Lasten beeinflussen. Bei abgelegenen Kameras, Funkbrücken oder Netzwerkkomponenten ist zu klären, ob das System danach selbstständig und kontrolliert wieder anläuft.

Weitere technische Hintergründe bietet der Überblick zu den Vorteilen und Auswahlkriterien von LiFePO4-Batterien für Solar-CCTV.

Gesamtkosten und Reglergrenzen vergleichen

Der Einkaufspreis des Ladereglers ist nur ein Teil der wirtschaftlichen Betrachtung. Relevant sind die Kosten des vollständigen Systems über die geplante Nutzungsdauer.

Auswahlkriterium PWM MPPT
Funktionsprinzip Taktet die Verbindung zwischen Modul und Batterie Sucht den maximalen PV-Leistungspunkt und wandelt die Spannung
Spannungsabstimmung Modul und Batterie müssen eng zusammenpassen Größere Differenz zwischen PV- und Batteriespannung möglich
Nutzung höherer Modulspannung Überschuss wird meist nicht in zusätzlichen Ladestrom umgesetzt Kann Spannung in höheren Batterieladestrom umwandeln
Lange PV-Leitungen Niedrige Spannung kann größere Kabelquerschnitte erfordern Höhere PV-Spannung kann Leitungsverluste reduzieren
Kalte Witterung Spannungsgrenzen und Ladeprofil bleiben relevant Besonders auf steigende Voc bei Kälte achten
Teilverschattung Keine aktive Suche nach dem besten Arbeitspunkt Kann den verfügbaren Arbeitspunkt verfolgen, aber Schatten nicht kompensieren
Eigenverbrauch Häufig einfachere Elektronik; Datenblattwert prüfen Tracking und Wandlung benötigen Eigenenergie; Datenblattwert prüfen
Komplexität Eher gering Höher, mit mehr zu prüfenden Parametern
Typische Eignung Kleine, einfache und gut spannungsangepasste Systeme Variable Bedingungen, größere Arrays oder abweichende PV-Spannungen

Zu den Gesamtkosten gehören außerdem:

  • erforderliche Modulfläche,
  • Kabelquerschnitte und Leitungslängen,
  • Überspannungs-, Überstrom- und Trennschutz,
  • Gehäuse und Temperaturmanagement,
  • Installations- und Konfigurationsaufwand,
  • Fernüberwachung und Fehlersuche,
  • mögliche Energieverluste durch Leistungsbegrenzung,
  • Aufwand für Inspektion und Wartung.

Ein günstiger PWM-Regler kann unwirtschaftlich werden, wenn für denselben nutzbaren Energieertrag ein größeres Modul, stärkere Leitungen oder zusätzliche Installationsarbeit erforderlich sind. Umgekehrt ist MPPT nicht automatisch die wirtschaftlichste Lösung, wenn ein kleines Modul bereits optimal zur Batterie passt und die Last gering sowie konstant ist.

Produktangaben immer als Gesamtkonfiguration lesen

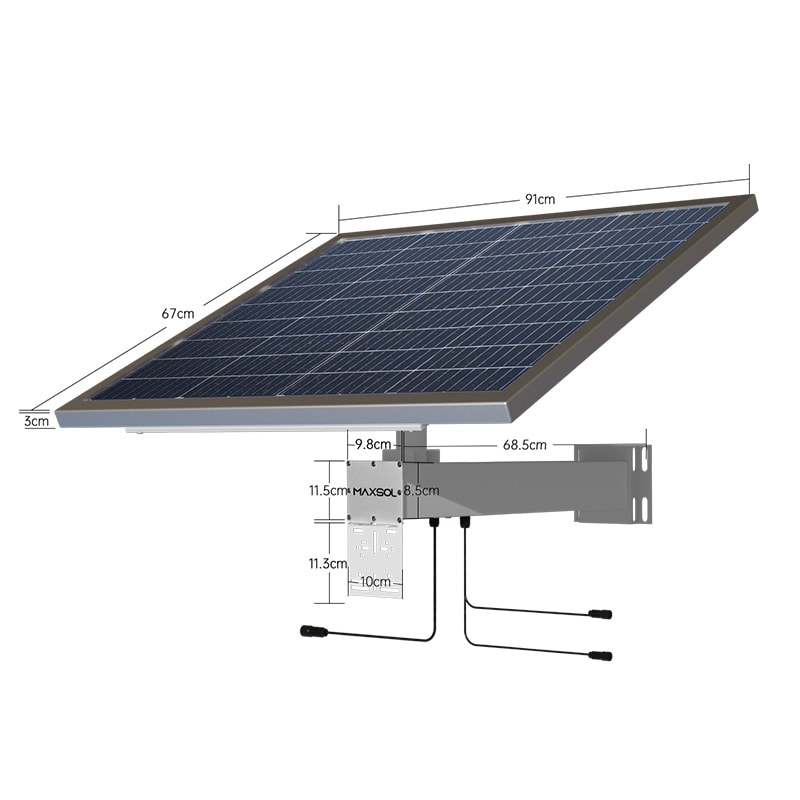

Als konkrete Größenbeispiele dokumentiert das Maxsol CS8040 mit 80-W-Modul und 576-Wh-Batterie ein monokristallines 80-W-Solarmodul, eine 12,8-V-LiFePO4-Batterie mit 45 Ah beziehungsweise nominal 576 Wh, einen MPPT-Regler und drei DC12V-Ausgänge. RS485 ist optional.

Das Maxsol CS12060 mit 120-W-Modul und 768-Wh-Batterie dokumentiert ein monokristallines 120-W-Modul, eine 12,8-V-LiFePO4-Batterie mit 60 Ah beziehungsweise nominal 768 Wh, einen MPPT-Regler und ebenfalls drei DC12V-Ausgänge. RS485 ist optional.

Diese Systeme dienen hier als Auswahlbeispiele unterschiedlicher Größenklassen, nicht als gemeinsam getestetes kompatibles Bundle. Vor einer Spezifikation sind das aktuelle Datenblatt und die tatsächlich angebotene Konfiguration zu prüfen – insbesondere PV-Spannungs-, Strom- und Leistungsgrenzen des Reglers, Batterieladetemperaturen und Schutzfunktionen. Die nominale Batteriekapazität in Wh entspricht nicht der nutzbar an Verbraucher abgegebenen Energie und erlaubt allein keine Aussage zu Autonomie, Lebensdauer oder garantiertem 24/7-Betrieb.

Wann PWM oder MPPT die richtige Wahl ist

PWM kann angemessen sein, wenn

  • das PV-Modul elektrisch gut zur Batteriespannung passt,
  • das System klein und technisch überschaubar ist,
  • die PV-Leitungen kurz sind,
  • keine große Spannungsreserve des Moduls ungenutzt bleibt,
  • niedrige Anschaffungskomplexität wichtiger ist als maximale Flexibilität,
  • Eigenverbrauch und Ladeprofil anhand der Datenblätter bestätigt wurden.

Typische Fehler sind ein Modul mit zu niedriger Vmp, ein ungeeignetes Batterieprofil oder die Annahme, dass die Nennleistung des Moduls unabhängig von der Batteriespannung nutzbar sei.

MPPT ist meist sinnvoller, wenn

  • die PV-Arbeitsspannung deutlich über der Batteriespannung liegt,
  • längere Kabelwege zwischen Modul und Regler geplant sind,
  • mehrere Module in Reihe oder parallel betrieben werden,
  • Temperaturen und Einstrahlung stark schwanken,
  • die verfügbare Modulfläche möglichst gut genutzt werden soll,
  • Fernüberwachung oder detailliertere Betriebsdaten benötigt werden,
  • spätere Änderungen am PV-Array vorgesehen sind.

Auch dann müssen die Grenzen des Reglers eingehalten werden. Ein größerer MPPT-Regler schafft keine zusätzliche Sonnenenergie, und eine zu kleine Batterie darf nicht mit einem für sie unzulässigen Strom geladen werden.

Praktische Auswahlcheckliste

Vor der Freigabe eines Reglers sollten Planer und Installateure diese Punkte dokumentieren:

  1. PV-Modul erfassen: Voc, Vmp, Isc, Imp, Nennleistung und Temperaturkoeffizient.
  2. Kältefall berechnen: Maximale Array-Voc bei der niedrigsten angenommenen Zelltemperatur bestimmen.
  3. Stromgrenzen prüfen: Arraystrom, Kurzschlussstrom und maximale Parallelschaltung mit dem Regler abgleichen.
  4. Ladestrom begrenzen: Sicherstellen, dass Regler und Batterie den möglichen Ladestrom vertragen.
  5. Batterieprofil bestätigen: Ladespannungen, Temperaturbereich und BMS-Verhalten prüfen.
  6. Eigenverbrauch einrechnen: Tag-, Nacht- und Standby-Bedarf in die Energiebilanz aufnehmen.
  7. Leitungen bewerten: Länge, Querschnitt, Spannungsfall, Steckverbinder und Schutz berücksichtigen.
  8. Lastverhalten untersuchen: Dauerlasten, Einschaltspitzen und saisonale Zusatzverbraucher getrennt erfassen.
  9. Überwachung festlegen: Klären, welche Messwerte und Fernzugriffsfunktionen tatsächlich benötigt werden.
  10. Aktuelle Unterlagen vergleichen: Keine Auswahl allein anhand einer Modellbezeichnung oder nominalen Wattzahl treffen.

Für die nächste Auswahlstufe sollten die verlinkten Maxsol-Modelle anhand der benötigten Port- beziehungsweise DC-Ausgangsanzahl, Dauer- und Spitzenlast, Kabeldistanz, PV- und Batterieleistung, Umgebungsbedingungen sowie der gewünschten Management- oder RS485-Funktionen verglichen werden. Entscheidend bleibt die Übereinstimmung der aktuellen Datenblätter und der gelieferten Konfiguration mit der konkreten Standortplanung.
