Outdoor-PoE-Switchbox mit Akku richtig auswählen

Eine Outdoor-PoE-Switchbox mit Akku-Backup bündelt Netzwerkswitch, Stromversorgung, Schutzgehäuse und – je nach Ausführung – USV sowie Batteriespeicher an einem wetterexponierten Standort. Das reduziert separate Komponenten im Mast-, Wand- oder Technikschrank und verkürzt die Gleichstromleitungen zu Kameras, Access Points oder Funkbrücken.

Entscheidend ist nicht allein die Portzahl: Die Box muss zur tatsächlichen PoE-Last, zur Uplink-Strecke, zum Netzanschluss und zu den Umgebungsbedingungen passen. Besonders wichtig: Eine Batterie liefert keine pauschale Überbrückungszeit. Diese hängt immer von der angeschlossenen Last, dem Batteriezustand, der Temperatur und der Auslegung der USV ab.

Warum Switching und Stromversorgung im Außenbereich integrieren?

An abgelegenen Netzwerkpunkten treffen meist mehrere Anforderungen zusammen: IP-Kameras benötigen Datenverbindung und PoE, ein Access Point braucht einen Uplink, und die Komponenten müssen gegen Staub, Feuchtigkeit sowie mechanische Einflüsse geschützt werden. Eine integrierte Outdoor-Switchbox kann diese Aufgaben an einem definierten Übergabepunkt zusammenführen.

Typische Einsatzorte sind:

Kamera-Cluster an Zufahrten, Toren, Lagerflächen oder Außenanlagen
WLAN-Ausleuchtung auf Betriebsgeländen
Punkt-zu-Punkt-Funkstrecken mit lokal versorgten Endgeräten
Netzwerkabzweige an Masten, Gebäudefassaden oder Grundstücksgrenzen
kleinere Außenverteiler für Sicherheits- und Gebäudenetzwerke

Der praktische Vorteil liegt vor allem in einer klareren Systemarchitektur. Statt Switch, Injektoren, Netzteil, Überspannungsschutz und Akku separat unterzubringen, wird die Schnittstelle vor Ort konzentriert. Das kann die Montage übersichtlicher machen, ersetzt aber keine Planung: Kabelwege, Schutzleiterkonzept, Erdung, Wärmeentwicklung und Wartungszugang müssen weiterhin zum Standort passen.

Eine integrierte Lösung ist besonders sinnvoll, wenn mehrere PoE-Endgeräte über einen gemeinsamen Glasfaser- oder Kupfer-Uplink angebunden werden. Für einen einzelnen, nahe am Gebäudenetz betriebenen Access Point kann ein separates, geschütztes Installationskonzept dagegen wirtschaftlicher und einfacher sein.

Gehäuse und Umgebungsbedingungen vor der Auswahl prüfen

Für Außeninstallationen beginnt die Auswahl beim Gehäuse, nicht beim Switch. Ein Gehäuse muss den realen Montageort abdecken – also nicht nur Regen, sondern auch Staub, Spritzwasser, Kondensationsrisiken, direkte Sonneneinstrahlung, Kabelzuführungen und mögliche Beschädigungen.

Schutzart richtig einordnen

Die Schutzart IP65 steht für Staubdichtheit und Schutz gegen Strahlwasser. Sie beantwortet jedoch nicht jede Frage der Außenmontage. IP65 bedeutet beispielsweise nicht automatisch, dass eine Box unter Wasser betrieben werden darf oder dass alle angeschlossenen Kabel und Stecker dieselbe Schutzwirkung mitbringen.

Bei einer Outdoor-Installation sollten Sie zusätzlich prüfen:

Sind Kabelverschraubungen, Dichtungen und ungenutzte Öffnungen passend abgedichtet?
Lassen sich Glasfaser- und Ethernet-Kabel ohne Zug- oder Biegeradiusprobleme zuführen?
Ist die Montagefläche stabil, eben und gegen Vibrationen geeignet?
Kann Wasser an der Box, an Kabelschleifen und an Steckverbindern kontrolliert ablaufen?
Ist ein geschützter Wartungszugang möglich, ohne den Standortbetrieb zu stören?
Liegt die Box in direkter Sonne oder in einem Bereich mit erheblicher Wärmeeinwirkung?

Die Schutzart darf nie isoliert bewertet werden. Eine sauber abgedichtete Box schützt wenig, wenn ungeeignete Steckverbinder, offene Kabelverschraubungen oder nach oben geführte Kabeleinlässe Wasser an kritische Stellen leiten.

Netzanschluss, Erdung und Überspannungsschutz als Gesamtsystem planen

Bei Standorten mit AC-Einspeisung ist zu klären, wo die Netztrennung erfolgt, wie der Anschluss geschützt wird und ob Arbeiten durch entsprechend qualifiziertes Fachpersonal auszuführen sind. Prüfen Sie die Anschlussbedingungen der Box, die Absicherung des Stromkreises und die örtliche Elektroplanung.

Überspannungen können über die AC-Zuleitung, lange Kupfer-Ethernet-Strecken oder Erdpotenzialunterschiede in ein System gelangen. Deshalb braucht der Standort ein abgestimmtes Schutzkonzept. Ein einzelnes Bauteil mit Schutzfunktion ersetzt weder eine fachgerechte Erdung noch die Bewertung aller ein- und ausgehenden Leitungen.

Bei Glasfaser-Uplinks ist die Datenstrecke galvanisch getrennt. Das kann an exponierten Außenpunkten ein wichtiger Planungsgrund sein. Die Stromversorgung und alle verbleibenden Kupferleitungen müssen dennoch separat betrachtet werden.

Managed oder unmanaged: Welche Switch-Funktionen werden benötigt?

Die Entscheidung zwischen Managed und Unmanaged betrifft vor allem Transparenz, Segmentierung und Fernbetrieb. Sie sollte von der Netzarchitektur ausgehen, nicht von der Annahme, dass „mehr Funktionen“ immer besser sind.

Managed Switches für segmentierte und überwachte Standorte

Ein Layer-2-Managed-Switch ist sinnvoll, wenn VLANs, nachvollziehbare Portkonfigurationen oder zentrale Fehleranalyse relevant sind. Das gilt häufig für Anlagen, in denen Kamera-, Zutritts-, Besucher-WLAN- und Betriebsdaten logisch getrennt werden sollen.

Ein Managed-Switch kann insbesondere passen, wenn Sie:

VLANs für unterschiedliche Dienste vorsehen,
Uplinks und PoE-Ports gezielt konfigurieren möchten,
Portzustände und Netzfehler strukturiert prüfen müssen,
mehrere Außenstandorte nach einem einheitlichen Netzkonzept aufbauen,
Zugriff und Datenwege in der Netzplanung sauber dokumentieren wollen.

Die managed Outdoor-Switchbox SBOX2802SFG-I kombiniert laut Produktangaben acht Gigabit-PoE-Ports, zwei Gigabit-SFP-Steckplätze und Layer-2-Management. Sie besitzt die Schutzart IP65, einen AC-Eingang von 100 bis 240 V sowie ein integriertes 240-W-DC55V-USV-Modul.

Management löst allerdings keine physischen Probleme. Falsch dimensionierte PoE-Leistung, schlechte Glasfaserterminierung oder Wassereintritt werden nicht durch VLANs oder Überwachungsfunktionen behoben. Außerdem müssen Zugangsdaten, Konfigurationssicherung und die Zuständigkeit für Änderungen bereits bei der Übergabe festgelegt werden.

Unmanaged Switches für klar abgegrenzte Teilnetze

Ein Unmanaged-Switch kann die passende Wahl sein, wenn ein Standort bewusst einfach gehalten wird und keine Konfiguration über eine Managementoberfläche erforderlich ist. Das reduziert den Betriebsaufwand, verlangt aber eine besonders saubere Planung vor der Montage.

Die unmanaged Outdoor-Switchbox SBOX1802SFG-I verfügt über acht Gigabit-PoE-Ports, zwei Gigabit-SFP-Steckplätze und ein 300-W-Netzteil. DIP-Schalter ermöglichen die Auswahl von Watchdog-, Isolation-, VLAN- und Prioritätsfunktionen; außerdem ist QoS angegeben. Damit lassen sich vor Ort bestimmte Betriebsmodi wählen, ohne ein umfassendes Layer-2-Management vorauszusetzen.

Ein häufiger Fehler besteht darin, DIP-Schalter-Funktionen mit einer vollständig dokumentierten Netzwerksegmentierung gleichzusetzen. Prüfen Sie vorab, welche Funktion der gewählte Modus tatsächlich ausführt, wie die Einstellung dokumentiert wird und ob sie zum übergeordneten Netzwerkdesign passt.

Anforderungen an USV und Batterie-Backup

Eine USV in der Outdoor-PoE-Switchbox soll die Versorgung bei einer Unterbrechung der AC-Einspeisung stabilisieren oder überbrücken. Ob und wie lange angeschlossene PoE-Geräte weiterlaufen, hängt von der gesamten Lastbilanz ab.

Die Laufzeit aus der tatsächlichen Last ableiten

Als grobe Vorplanung lässt sich die Energie des Batteriespeichers durch die Last teilen:

geschätzte Laufzeit ≈ nutzbare Batterieenergie in Wh ÷ gesamte Leistungsaufnahme in W

Die nutzbare Energie liegt in der Praxis unter dem aufgedruckten Nennwert. Umwandlungsverluste, Reserven, Alterung, Ladezustand und Temperatur beeinflussen das Ergebnis. Auch die Leistungsaufnahme der Switchbox selbst sowie die PoE-Aufnahme jedes Endgeräts gehören in die Rechnung.

Beispielhaft erhöht sich die Laufzeit, wenn nachts nur wenige Kameras oder Funkgeräte aktiv versorgt werden. Sie sinkt deutlich, wenn PTZ-Kameras fahren, IR-Beleuchtung zuschaltet, Heizungen aktiv sind oder leistungsstarke Access Points unter Last arbeiten. Deshalb sollte eine Backup-Anforderung immer als Szenario formuliert werden: Welche Geräte müssen bei Netzausfall wie lange zwingend weiterarbeiten?

Batterie und USV getrennt bewerten

Eine USV ist nicht automatisch ein Batteriespeicher, und eine Batterie allein beschreibt nicht die Umschalt- oder Ladeeigenschaften. Prüfen Sie beide Teile als System:

Ist ein Batteriemodul integriert oder muss es separat vorgesehen werden?
Welche Batterieenergie steht nominell zur Verfügung?
Welche Last darf im Batteriebetrieb versorgt werden?
Wie wird die Batterie geladen und wie lange dauert die Wiederaufladung?
Welche Mindesttemperaturen und Montagebedingungen gelten für Batterie und Ladebetrieb?
Was passiert bei tiefem Ladezustand oder nach wiederkehrender Netzversorgung?
Werden kritische und nicht kritische PoE-Geräte unterschiedlich priorisiert?

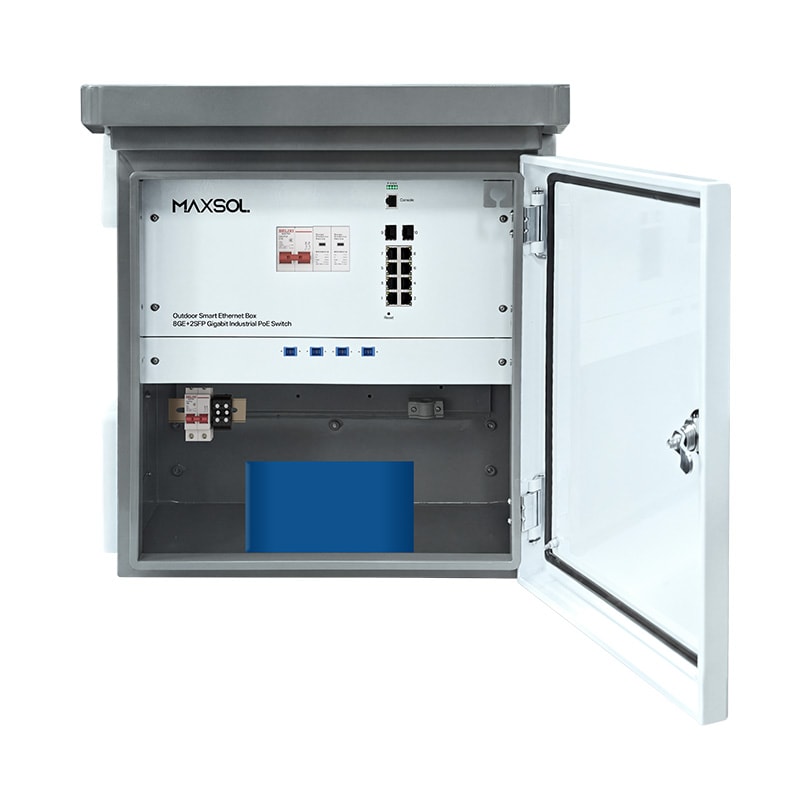

Die SBOX2802SFG-I-288WH mit integriertem 48-V-6-Ah-288-Wh-LiFePO4-Akku ergänzt die Ausführung mit einem eingebauten Batteriespeicher. Für die Dimensionierung ist die Angabe von 288 Wh ein Ausgangspunkt, aber keine Zusage einer bestimmten Autonomiezeit. Die reale Überbrückung muss mit dem geplanten PoE-Budget und den Verbrauchsprofilen der Endgeräte abgeglichen werden.

PoE-Budget nicht mit Netzteilleistung verwechseln

Die Nennleistung eines Netzteils oder USV-Moduls ist nicht automatisch vollständig als PoE-Leistung für die angeschlossenen Geräte verfügbar. Eigenverbrauch, Reserven, Betriebsbedingungen und die Verteilung der Leistung auf die Ports beeinflussen die tatsächlich nutzbare Kapazität.

Erstellen Sie deshalb vor der Bestellung eine Lastliste:

Verbraucher	Anzahl	Leistungsaufnahme je Gerät	Gleichzeitigkeit	Planungswert
Fest installierte IP-Kamera	nach Projekt	Datenblattwert	meist hoch	Anzahl × Leistungsaufnahme
PTZ-Kamera	nach Projekt	Spitzenwert berücksichtigen	abhängig vom Betrieb	Anzahl × Spitzenlast
Access Point oder CPE	nach Projekt	Datenblattwert	hoch	Anzahl × Leistungsaufnahme
Reserve für Erweiterung	nach Projekt	definierte Reserve	geplant	zusätzlicher Leistungsanteil

Addieren Sie die Werte nicht nur unter Normalbetrieb. Berücksichtigen Sie Einschaltmomente, IR- oder Heizlasten, Bewegung von PTZ-Kameras und künftige Erweiterungen. Ob das benötigte PoE-Budget, die Portleistung und der Batteriebetrieb im konkreten Aufbau passen, ist anhand der vollständigen technischen Unterlagen zu bestätigen.

Drei passende Smart Boxes im Vergleich

Die drei Ausführungen adressieren unterschiedliche Prioritäten: Management und USV, Management mit integriertem Akku oder ein einfacherer unmanaged Betrieb mit DIP-Schalter-Funktionen.

Kriterium	SBOX2802SFG-I	SBOX2802SFG-I-288WH	SBOX1802SFG-I
Switching	Layer-2-managed	Layer-2-managed	Unmanaged
PoE-Ports	8 × Gigabit PoE	8 × Gigabit PoE	8 × Gigabit PoE
Glasfaser-Uplink	2 × Gigabit SFP	2 × Gigabit SFP	2 × Gigabit SFP
Gehäuseangabe	IP65	IP65	IP65
Stromversorgung	AC 100–240 V; integriertes 240-W-DC55V-USV-Modul	AC 100–240 V; integriertes 240-W-DC55V-USV-Modul	300-W-Netzteil
USV-/Akkuangabe	USV-Modul integriert; kein eingebauter Akku angegeben	eingebauter LiFePO4-Akku: 48 V, 6 Ah, 288 Wh	keine Akku- oder USV-Angabe in den vorliegenden Produktangaben
Geeignete Priorität	Verwaltete Außenverteilung mit USV-Konzept	Verwaltete Außenverteilung mit integriertem Speicher	Einfache Außenverteilung mit wählbaren DIP-Modi

Die Tabelle ersetzt keine projektbezogene Prüfung. Insbesondere Angaben zu PoE-Standard, PoE-Budget, SFP-Modulen, Temperaturbereich, Batterie-Ladebedingungen, Kabeldurchführungen und Montagezubehör sollten vor der Festlegung mit den jeweiligen Produktunterlagen abgeglichen werden.

Checkliste für die Installationsplanung

Bevor eine Outdoor-PoE-Switchbox montiert wird, sollte der Planer oder Installateur diese Punkte abhaken:

Endgeräte erfassen: Anzahl, PoE-Bedarf, Spitzenlast und kritische Verbraucher dokumentieren.
PoE-Reserve definieren: Nicht nur den heutigen Bedarf, sondern geplante Erweiterungen berücksichtigen.
Uplink auswählen: Kupfer oder Glasfaser festlegen; bei Glasfaser passende SFP-Module, Fasertyp, Stecker und Strecke prüfen.
Managementbedarf festlegen: VLAN-Konzept, Portzuordnung, Zugriffsrechte und Konfigurationssicherung bei Managed-Modellen planen.
AC-Versorgung bewerten: Eingangsspannung, Absicherung, Trennung, Schutzleiter und Fachinstallation klären.
USV-Szenario formulieren: Welche Last soll bei Netzausfall versorgt werden, und welche Mindestüberbrückung ist erforderlich?
Batterie realistisch dimensionieren: Energiebedarf, Ladefenster, Umgebungstemperatur und Alterungsreserve einbeziehen.
Überspannungs- und Erdungskonzept abstimmen: Alle Leitungswege einschließlich AC und Kupferdatenkabel betrachten.
Montageort prüfen: Schutzart, Sonneneinstrahlung, Wasserablauf, mechanische Belastung und Wartungszugang bewerten.
Kabelmanagement vorbereiten: Leitungslängen, Biegeradien, Tropfschleifen, Zugentlastung und freie Durchführungen einplanen.
Inbetriebnahme dokumentieren: Portbelegung, DIP-Stellungen, IP-Konfiguration, Glasfaserzuordnung und Messwerte nachvollziehbar festhalten.
Wartung definieren: Sichtprüfung von Dichtungen und Kabelverschraubungen sowie Kontrolle des Batteriezustands in die Betriebsroutine aufnehmen.

Häufige Fragen zu Outdoor-PoE-Switchboxen mit Akku

Reicht ein integrierter Akku für mehrere Stunden Kamera-Backup?

Das lässt sich ohne Lastprofil nicht zuverlässig beantworten. Die erforderliche Zeit ergibt sich aus der nutzbaren Batterieenergie und der gesamten Leistungsaufnahme von Switch und PoE-Endgeräten. Spitzenlasten, Temperatur und Batteriezustand verkürzen die rechnerische Laufzeit.

Wann ist Glasfaser am Outdoor-Standort sinnvoll?

Glasfaser ist besonders sinnvoll bei langen Distanzen, bei der Anbindung zwischen Gebäuden oder wenn eine galvanische Trennung der Datenverbindung vorteilhaft ist. Benötigt werden passende SFP-Module und eine zum Linkbudget passende Glasfaserstrecke.

Ist IP65 automatisch für jeden Montageort ausreichend?

IP65 schützt gegen Staub und Strahlwasser, ersetzt aber keine fachgerechte Installation. Kabelzuführungen, Dichtungen, Montageausrichtung, direkte Sonneneinstrahlung und örtliche Umgebungsbedingungen müssen zusätzlich passen.

Was sollte vor dem Kauf verbindlich geprüft werden?

Mindestens Portzahl, PoE-Leistungsbedarf, Uplink-Typ, AC-Einspeisung, gewünschte Überbrückungszeit, Batterieanforderung, Gehäuseschutz, Montageplatz und Bedarf an Managementfunktionen. Bei einem konkreten Projekt sollten außerdem die vollständigen technischen Daten der Endgeräte und der Switchbox zusammengeführt werden.

Vergleichen Sie die drei Maxsol-Modelle anschließend anhand Ihrer benötigten Portzahl, PoE-Last, Uplink-Distanz, Stromversorgung, Umgebungsbedingungen und Managementanforderungen. So lässt sich entscheiden, ob eine managed Box mit USV, eine Variante mit integriertem Batteriespeicher oder eine unmanaged Ausführung die passende Grundlage für den Außenstandort ist.
