PoE++ mit bis zu 90 W: 802.3bt-Switch auswählen

Ein 90W PoE++ 802.3bt Switch wird benötigt, wenn einzelne Endgeräte deutlich mehr Leistung als typische PoE+-Kameras, Telefone oder Access Points verlangen. Dazu gehören beispielsweise leistungsstarke PTZ-Kameras mit Heizung, Multifunktionskameras, bestimmte WLAN-Access-Points oder Geräte mit integrierter Beleuchtung. Entscheidend ist dabei nicht allein der aufgedruckte Wert „90 W“: Das Endgerät muss IEEE 802.3bt unterstützen, die Leitung muss für die Vierpaar-Stromversorgung geeignet sein, und das Netzteil des Switches muss genügend Gesamtleistung bereitstellen.

Für die Planung gilt: Dimensionieren Sie nicht nach der Zahl der PoE-Ports, sondern nach dem tatsächlichen Leistungsbedarf jedes angeschlossenen Geräts einschließlich Reserven. Ein 90W PoE++ 802.3bt Switch kann hohe Leistung auf dafür vorgesehenen Ports liefern, doch das gesamte PoE-Budget und die verfügbare Eingangsversorgung begrenzen die gleichzeitig nutzbare Last.

PoE-Klassen in der Praxis: Welche Leistung wird wirklich benötigt?

Power over Ethernet überträgt Gleichstrom und Daten über dasselbe Ethernet-Kabel. Das vereinfacht die Montage von Kameras, WLAN-Komponenten, Türkommunikation oder Sensorik: Am Endgerät ist oft keine separate Steckdose erforderlich. Für eine belastbare Auswahl müssen jedoch drei Leistungswerte auseinandergehalten werden:

1. Leistung des Switch-Ports (PSE): Was der PoE-Switch maximal in das Kabel einspeisen kann.
2. Leistung am Endgerät (PD): Was nach den Verlusten in der Leitung tatsächlich verfügbar ist.
3. Leistungsaufnahme im Betrieb: Was das Endgerät im ungünstigsten vorgesehenen Zustand braucht, etwa bei aktivem Infrarotlicht, Motorbewegung, Heizung oder hoher WLAN-Auslastung.

Die folgenden Werte sind als Orientierung für die IEEE-PoE-Familie zu verstehen. Die konkrete Leistungszusage eines Ports und das Gesamtbudget stehen immer in den Unterlagen des jeweiligen Switches.

PoE-Variante	Typischer Standard	Stromversorgung über Aderpaare	Geeignete Einsatzfelder
PoE	IEEE 802.3af	zwei Paare	einfache IP-Kameras, VoIP-Telefone, Sensoren
PoE+	IEEE 802.3at	zwei Paare	Kameras mit IR, viele Access Points, kleinere PTZ-Kameras
PoE++ Type 3	IEEE 802.3bt	vier Paare	leistungsstarke WLAN-APs, Mehrfachgeräte, ausgewählte PTZ-Anwendungen
PoE++ Type 4	IEEE 802.3bt	vier Paare	Endgeräte mit sehr hohem Leistungsbedarf, bis zur 90-W-Klasse am PSE-Port

Ein häufiger Planungsfehler besteht darin, den Nennwert eines Endgeräts direkt mit der am Switch-Port angegebenen Leistung zu vergleichen. Die Kabellänge, der Leitungswiderstand und die Qualität von Steckern sowie Patchfeldern verursachen Verluste. Deshalb sollte die Leistungsangabe des Herstellers ausdrücklich daraufhin geprüft werden, ob sie sich auf die Aufnahme am Gerät oder auf die Einspeisung am PSE-Port bezieht.

Auch die PoE-Aushandlung ist wichtig. Ein standardkonformes Endgerät fordert im Regelfall nur die benötigte Leistung an. Dennoch ersetzt die automatische Erkennung keine Planung: Ist die verfügbare Leistung zu gering, können Funktionen ausfallen, Geräte neu starten oder bei Spitzenlast instabil werden.

Wann Geräte mit hohem Bedarf 802.3bt benötigen

802.3bt ist sinnvoll, sobald PoE+ nicht mehr zuverlässig genug Leistung mit Reserve bereitstellt. Das betrifft nicht nur Geräte, deren Datenblatt unmittelbar eine hohe Wattzahl nennt. Auch die Kombination mehrerer Funktionen kann den Bedarf deutlich erhöhen.

Typische Auslöser für PoE++ sind:

• PTZ- und Speed-Dome-Kameras mit Motoren, Infrarotbeleuchtung, Heizung oder Entfeuchtung.
• Hochauflösende Multisensor-Kameras, deren mehrere Bildsensoren, Beleuchtung und Analysefunktionen gleichzeitig laufen.
• WLAN-Access-Points hoher Leistungsklasse, insbesondere mit mehreren Funkmodulen oder Zusatzfunktionen.
• Kombinierte Sicherheitsgeräte, etwa Kamera, Lautsprecher, Beleuchtung oder andere Peripherie in einer Einheit.
• Außeninstallationen, bei denen bei niedriger Temperatur zusätzliche Verbraucher zugeschaltet werden können.

Nicht jede „90-Watt-Kamera“ braucht einen 90-W-Port

Die Kennzahl im Datenblatt muss genau gelesen werden. Manchmal bezeichnet sie die maximale Versorgung eines Netzteils, manchmal den Spitzenwert einschließlich optionaler Zubehörteile. Relevant ist die höchste realistisch auftretende Leistungsaufnahme in der vorgesehenen Installation.

Prüfen Sie insbesondere:

• Welche Leistung benötigt das Gerät bei Nachtbetrieb?
• Sind Heizung, Lüfter, IR-Strahler oder Wischer installiert?
• Tritt der höchste Bedarf nur kurzzeitig oder dauerhaft auf?
• Wird Zubehör über denselben PoE-Anschluss versorgt?
• Fordert der Hersteller ausdrücklich IEEE 802.3bt Type 3 oder Type 4?

Ist der maximale Bedarf beispielsweise klar innerhalb von PoE+ und bleibt auch bei Leitungslänge und Reserven darunter, bringt ein 90W PoE++ 802.3bt Switch keinen technischen Zwang. Er kann jedoch sinnvoll sein, wenn spätere Erweiterungen, leistungsstärkere Endgeräte oder einheitliche Hardwarestandards vorgesehen sind.

90 W sind nicht automatisch an jedem Port verfügbar

Bei Switches mit High-Power-PoE sind die 90-W-fähigen Ports häufig gezielt ausgewiesen. Das ist in der Planung sogar vorteilhaft: Leistungsstarke Endgeräte werden an den dafür vorgesehenen Ports angeschlossen, während Standardkameras und Access Points die übrigen PoE-Ports nutzen.

Daher sollte ein Portplan nicht nur die Anzahl, sondern auch die Leistungsklasse pro Anschluss zeigen. Kennzeichnen Sie darin mindestens:

• Endgerät und Montageort,
• erforderlichen PoE-Standard,
• erwartete Dauerlast und mögliche Spitzenlast,
• Kabellänge und Kabeltyp,
• den vorgesehenen Switch-Port,
• Reserve für Erweiterungen oder saisonale Lasten.

Ports, Aderpaare, Kabel und Eingangsversorgung prüfen

Die korrekte Prüfung beginnt am Endgerät und endet nicht am Switch. Gerade bei einer Nachrüstung in vorhandenen Gebäuden oder Außenanlagen entscheidet die gesamte Übertragungsstrecke darüber, ob PoE++ dauerhaft zuverlässig arbeitet.

Vierpaar-PoE braucht eine vollständige, saubere Verkabelung

PoE und PoE+ arbeiten üblicherweise mit zwei Aderpaaren für die Energieversorgung. IEEE 802.3bt nutzt bei höheren Leistungsklassen alle vier Paare. Deshalb muss jedes Adernpaar vom Switch bis zum Powered Device durchgängig aufgelegt sein.

Vor der Inbetriebnahme sollten Sie kontrollieren:

• Sind alle acht Leiter im horizontalen Kabel und in den Patchkabeln vorhanden und korrekt aufgelegt?
• Sind Dosen, Keystone-Module, Patchfelder und Kupplungen für die eingesetzte Verkabelung geeignet?
• Gibt es alte, beschädigte oder unbekannte Teilstrecken?
• Wurden passive PoE-Injektoren, nicht normgerechte Adapter oder unklare Zwischenkomponenten entfernt?
• Entspricht die installierte Strecke den Anforderungen von Datenrate, Umgebung und geplanter Distanz?

Ein Kabel mit acht angeschlossenen Adern ist noch kein Beleg für eine geeignete High-Power-Strecke. Korrosion, schlecht aufgelegte Kontakte, zu dünne Litzen in langen Patchkabeln oder zusätzliche Steckverbindungen erhöhen den Widerstand. Das steigert die Verluste und kann Wärmeentwicklung verursachen.

Pin-Kompatibilität nicht mit passivem PoE verwechseln

Bei normgerechtem IEEE-PoE erkennen Switch und Endgerät einander vor der Leistungsfreigabe. Die Energieeinspeisung folgt den Vorgaben der jeweiligen Norm. Passive PoE-Systeme arbeiten dagegen mit fest angelegter Spannung und können andere Pinbelegungen verwenden.

Für Integratoren bedeutet das:

• Ein IEEE-802.3bt-Endgerät sollte an einem passenden IEEE-802.3bt-Port betrieben werden.
• Ein passiver PoE-Injektor ist kein Ersatz für einen 802.3bt-Switch.
• Adapter, Splitter oder Medienkonverter dürfen nur eingesetzt werden, wenn deren PoE-Durchleitung und Leistungsklasse eindeutig dokumentiert sind.
• Bei Unsicherheit ist eine direkte, durchgehende Verbindung zwischen PSE und PD die sicherste Grundlage für den Funktionstest.

Das PoE-Budget ist wichtiger als die Summe der Portaufdrucke

Ein Switch mit acht PoE-Ports kann nicht automatisch acht Endgeräte mit der maximalen Portleistung parallel versorgen. Entscheidend ist das verfügbare Gesamt-PoE-Budget. Dieses hängt unter anderem von der Eingangsversorgung, der Gerätekonstruktion und den vorgesehenen Betriebsbedingungen ab.

Eine einfache Planungsrechnung lautet:

Summe der erwarteten Leistungsaufnahme aller Endgeräte + Leistungsreserve ≤ verfügbares PoE-Gesamtbudget

Bei Endgeräten mit stark schwankender Last sollte mit dem dokumentierten Maximalbedarf gerechnet werden, nicht mit einem geschätzten Durchschnitt. Planen Sie zusätzlich Reserve ein, damit ein später zugeschaltetes IR-Licht oder eine kalte Nacht nicht zu Abschaltungen führt.

Die Eingangsversorgung des Switches muss mitgeplant werden

Bei einem 90W-Port ist nicht nur die Leistung am Ausgang relevant. Das Netzteil beziehungsweise die vorgelagerte DC-Versorgung muss die Summe aus PoE-Last, Eigenverbrauch des Switches und Reserven bereitstellen. In Industrie- und Schaltschrankinstallationen gehören dazu außerdem Leitungsschutz, Querschnitt, Spannungsabfall und die verfügbare Leistung der zentralen Stromversorgung.

Verlassen Sie sich nicht darauf, dass ein Switch mit High-Power-Ports automatisch mit jeder vorhandenen Versorgung seine volle PoE-Leistung bereitstellt. Prüfen Sie die Vorgaben des konkreten Modells für Eingangsspannung, zulässiges Netzteil und PoE-Gesamtbudget.

4-Port- und 8-Port-Managed-Optionen vergleichen

Für kleine Verteilerpunkte ist die Portzahl oft die erste Entscheidung. Bei 802.3bt sollten jedoch auch die Position der High-Power-Ports, die Uplink-Anforderungen und die Möglichkeit zur Überwachung berücksichtigt werden.

Auswahlkriterium	4-Port-Konzept	8-Port-Konzept
Geeignet für	kleine Kameragruppen, einzelne Zufahrten, kompakte Technikpunkte	größere Kameragruppen, mehrere APs oder Ausbaureserven
Planungsreserve	begrenzt, daher Lasten präzise erfassen	mehr Anschlüsse für spätere Endgeräte
High-Power-Anschlüsse	für wenige leistungsstarke Geräte gezielt einplanen	High-Power-Geräte und Standard-PoE-Geräte besser trennbar
Uplink-Planung	wichtig bei wenigen zentralen Anschlüssen	besonders relevant bei vielen Streams oder mehreren Endgeräten
Managementbedarf	sinnvoll bei kritischen oder schwer zugänglichen Standorten	sinnvoll für Übersicht, Fehlersuche und strukturierte Portplanung

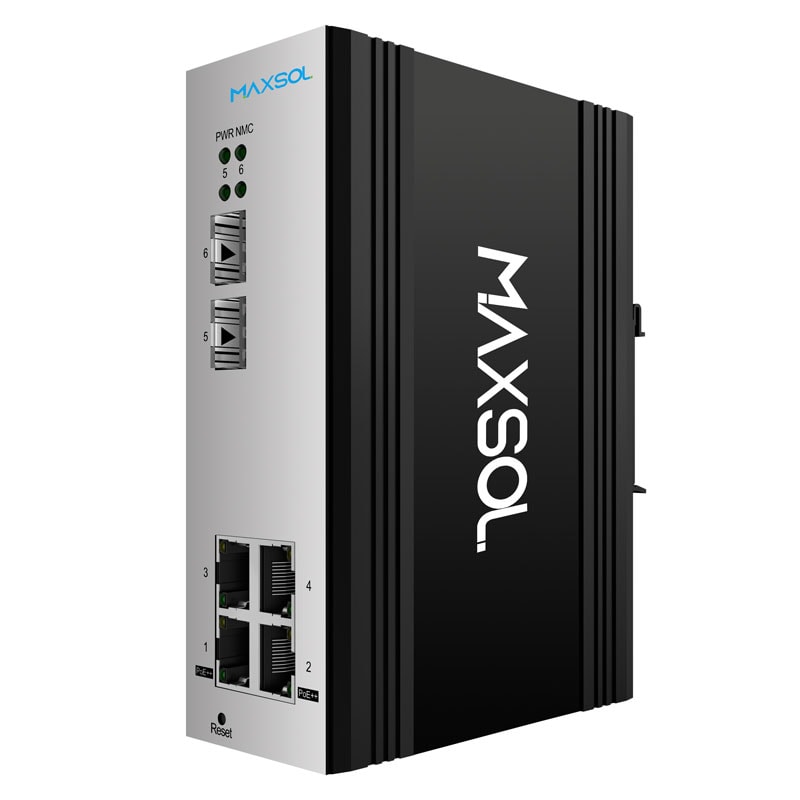

Die dokumentierte Variante PS2402SFG-I-BT mit vier Gigabit-PoE-Ports und zwei SFP-Ports stellt auf Port 1 und 2 IEEE 802.3bt mit bis zu 90 W bereit. Die übrigen beiden Gigabit-PoE-Ports sind für IEEE 802.3af/at vorgesehen. Das passt zu kleinen Installationen, in denen beispielsweise ein oder zwei Hochleistungsgeräte gezielt versorgt werden sollen.

Wenn mehr Endgeräte, getrennte Kamerabereiche oder eine Ausbaureserve erwartet werden, bietet die PS2802SFG-I-BT mit acht Gigabit-PoE-Ports und zwei SFP-Ports eine andere Portverteilung: Die Ports 1 bis 8 unterstützen IEEE 802.3af/at, während Port 1 und 2 zusätzlich IEEE 802.3bt bis 90 W unterstützen. Damit lassen sich zwei High-Power-Endgeräte auf die dafür vorgesehenen Ports legen und weitere Standardgeräte getrennt anbinden.

Bei beiden Varianten darf aus der Portanzahl oder den 90-W-Portangaben nicht auf das tatsächlich verfügbare Gesamtbudget geschlossen werden. Dieses ist vor der Bestellung anhand der Produktdokumentation und der gewählten Eingangsversorgung abzugleichen.

Managed Switches: Wann lohnt sich Verwaltung?

Ein Managed Switch ist vor allem dann sinnvoll, wenn ein Standort viele Datenströme, getrennte Netzwerksegmente oder einen erhöhten Diagnosebedarf hat. In Video- und WLAN-Projekten kann die Verwaltung helfen, die Netzstruktur nachvollziehbar zu halten und Fehlerquellen systematisch einzugrenzen.

Die konkreten Managementfunktionen unterscheiden sich je Modell. Prüfen Sie daher vorab, welche Funktionen Ihr Netzkonzept tatsächlich verlangt, etwa VLAN-Unterstützung, Portüberwachung, Priorisierung, Schleifenvermeidung oder zentrale Konfiguration. Funktionen sollten nicht allein aus der Bezeichnung „managed“ abgeleitet werden.

Gehärtete, nicht verwaltete Installationen sinnvoll bewerten

Nicht jeder Außenverteiler, Schaltschrank oder Maschinenbereich benötigt umfangreiche Switch-Verwaltung. Wenn die Topologie überschaubar, die Endgerätezahl fest und die Fehlersuche vor Ort möglich ist, kann ein einfacher aufgebautes Konzept passend sein. In raueren Umgebungen treten dafür mechanische Montage, Schutzart des Gesamtsystems, Temperaturbereich und die abgesicherte Versorgung stärker in den Vordergrund.

Die PS1802FE-HIB mit acht Fast-Ethernet-PoE-Ports, einem Gigabit-Uplink und zwei SFP-Uplinks ist als IP40-Ausführung für die DIN-Schienenmontage dokumentiert. Die Ports 3 bis 8 unterstützen IEEE 802.3af/at; die Ports 1 und 2 unterstützen IEEE 802.3af/at/bt mit bis zu 90 W.

Für die Auswahl sollten Sie hier zwei Punkte besonders sorgfältig bewerten:

• Datenrate: Fast Ethernet an den PoE-Ports kann für viele einzelne Kameras ausreichen, ist aber nicht pauschal für jede hochauflösende Kamera, mehrere Streams oder leistungsstarke WLAN-Anbindung passend. Berechnen Sie die erwartete Datenlast.
• Schutzkonzept: IP40 beschreibt die dokumentierte Gehäuseausführung, nicht automatisch den Schutz der gesamten Installation gegen Feuchte, Staub, Überspannungen oder Kondensation. Gehäuse, Kabeleinführungen, Erdung und Schutzkomponenten müssen als Gesamtsystem geplant werden.

Die Wahl zwischen verwalteter und nicht verwalteter Architektur ist somit keine Frage von „besser“ oder „schlechter“. Sie richtet sich nach der Netzwerkkomplexität, der Fernwartung, den Anforderungen an Segmentierung sowie den Diagnosemöglichkeiten am Einsatzort.

Checkliste vor der Installation

Diese Checkliste verhindert, dass ein 90W PoE++ 802.3bt Switch erst nach der Montage als zu klein, falsch versorgt oder inkompatibel erkannt wird.

1. Endgeräte erfassen: Modell, PoE-Standard, typische Leistung, maximale Leistung und optionale Verbraucher dokumentieren.
2. Leistung pro Port zuordnen: High-Power-Geräte ausschließlich für die dafür vorgesehenen 802.3bt-Ports einplanen.
3. Gesamtbudget berechnen: Alle gleichzeitig möglichen Lasten addieren und eine angemessene Reserve einplanen.
4. Eingangsversorgung auslegen: Netzteil oder DC-Versorgung nach PoE-Last, Switch-Eigenbedarf und Reserve dimensionieren.
5. Verkabelung prüfen: Alle vier Paare müssen durchgängig vorhanden sein; Kabel, Patchfelder und Steckverbinder auf Zustand und Eignung prüfen.
6. Distanz bewerten: Lange Leitungswege erhöhen den Spannungsabfall. Bei kritischen Längen die Vorgaben der beteiligten Geräte beachten.
7. Datenrate planen: Kamerastreams, WLAN-Uplinks und SFP-Anbindungen anhand der erwarteten gleichzeitigen Datenlast auslegen.
8. Montageumgebung bewerten: Schaltschrank, Gehäuse, Wärme, Feuchtigkeit, Erdung, Überspannungsschutz und Zugentlastung als Gesamtlösung betrachten.
9. Portplan beschriften: High-Power-Ports, Uplinks und Endgeräte am Schaltschrank sowie in der Dokumentation eindeutig kennzeichnen.
10. Unter Last testen: Nicht nur den Start des Endgeräts prüfen, sondern den Betrieb unter den vorgesehenen Spitzenbedingungen.

Häufige Fragen zu 90W PoE++ und 802.3bt

Kann ein 802.3bt-Switch auch normale PoE- oder PoE+-Geräte versorgen?

In der Regel ja, sofern Switch und Endgerät IEEE-konform sind und der jeweilige Port die passende Leistungsklasse unterstützt. Ein Standard-PoE-Gerät zieht nicht automatisch 90 W. Trotzdem sind die Angaben des konkreten Ports und des Endgeräts maßgeblich.

Reicht Cat5e für PoE++ aus?

Die Bezeichnung allein genügt nicht als Entscheidung. Wichtig sind die vollständige Vierpaar-Belegung, der Zustand der gesamten Strecke, die Länge, die Qualität von Verbindern und die Herstellerangaben der beteiligten Geräte. Bei vorhandener Verkabelung ist eine Prüfung der konkreten Leitung sinnvoller als eine Annahme nach Kabelaufdruck.

Warum startet ein High-Power-Gerät, fällt aber später aus?

Oft reicht die Leistung für den Grundbetrieb, aber nicht für Spitzenlasten. Typische Ursachen sind aktivierte IR-Beleuchtung, Heizungen, PTZ-Bewegungen, zu geringe Eingangsleistung des Switches, ein ausgeschöpftes Gesamt-PoE-Budget oder hohe Kabelverluste.

Brauche ich für jedes Gerät einen 90-W-Port?

Nein. Setzen Sie 90-W-Ports nur für Endgeräte ein, die nachweislich IEEE 802.3bt und die entsprechende Leistung benötigen. Standardkameras und viele Access Points können auf IEEE 802.3af/at-Ports wirtschaftlicher eingeplant werden.

Vergleichen Sie abschließend die verlinkten Maxsol-Modelle anhand Ihrer benötigten Portzahl, der Geräte- und Gesamtlast, Leitungslängen, Uplink-Datenrate, Eingangsversorgung, Umgebung und des gewünschten Managementumfangs.
