Outdoor-PoE-Kameras ohne Netzstrom versorgen

Outdoor-PoE-Kameras lassen sich ohne Netzstrom betreiben, indem ein Solarmodul einen Laderegler speist, dieser eine Batterie lädt und ein geeigneter DC-zu-PoE-Wandler die Kamera über das Ethernet-Kabel mit Energie versorgt. Parallel dazu braucht das System einen belastbaren Datenpfad – beispielsweise über eine Richtfunkstrecke, Mobilfunk oder ein lokales Aufzeichnungsgerät.

Für eine zuverlässige Anlage sind zwei getrennte Nachweise erforderlich: Erstens muss die Energieversorgung den Verbrauch während Nacht- und Schlechtwetterperioden decken. Zweitens müssen Ausgangsspannung, Polarität, Pinbelegung, PoE-Protokoll und Leistung elektrisch zur Kamera passen. Eine einstellbare Ausgangsspannung allein bedeutet noch keine IEEE-PoE-Kompatibilität.

Solarenergie- und Ethernet-Datenpfad abbilden

Beginnen Sie nicht mit der Auswahl einzelner Geräte, sondern mit einem Blockdiagramm des vollständigen Standorts. Energie und Daten folgen unterschiedlichen Pfaden, beeinflussen sich aber gegenseitig.

Ein typischer Energiepfad sieht so aus:

Solarmodul erzeugt Gleichstrom.
MPPT-Laderegler passt den Arbeitspunkt des Moduls an und lädt die Batterie.
Die Batterie versorgt das System bei Dunkelheit und schwacher Einstrahlung.
Sicherung, Trennschalter und gegebenenfalls Unterspannungsabschaltung schützen den DC-Abgang.
Ein DC-zu-PoE-Wandler erzeugt die für die Kamera benötigte PoE-Ausgangsspannung.
Das Ethernet-Kabel transportiert Betriebsspannung und Daten zur Kamera.

Der Datenpfad kann davon unabhängig verlaufen:

Kamera überträgt Video und Steuerdaten über Ethernet.
Ein Switch, Router, Mobilfunk-Gateway oder eine Funkbrücke übernimmt die Weiterleitung.
Optional speichert ein NVR, Edge-Recorder oder die Kamera selbst lokal.
Monitoring-Systeme melden Batteriestand, Verbindungsstatus und Geräteausfälle.

Für kleine Standorte kann ein kompaktes Stromsystem als Architekturbaustein dienen. Das Maxsol CS12060 Solarsystem mit 120-W-Modul und 768-Wh-Batterie dokumentiert ein monokristallines 120-W-Solarmodul, eine 12,8-V-/60-Ah-LiFePO4-Batterie mit 768 Wh, einen MPPT-Regler und drei 12-V-DC-Ausgänge. Diese Daten beschreiben die Komponenten, ersetzen aber keine standortbezogene Auslegung.

Wichtig ist außerdem die Abgrenzung der Systemteile: Solarmodul und Batterie bestimmen, wie viel Energie erzeugt und gespeichert werden kann. Der PoE-Wandler entscheidet dagegen, ob diese Energie in einer elektrisch geeigneten Form an der Kamera ankommt.

Eine ausführlichere Einordnung der Komponenten bietet der Leitfaden zu solarbetriebenen PoE- und Off-Grid-Netzwerken.

Leistungsbedarf von Kamera und Zusatzgeräten messen

Die Leistungsangabe im Datenblatt der Kamera ist nur der Ausgangspunkt. Für die Auslegung benötigen Sie den realen Gesamtbedarf aller dauerhaft und zeitweise aktiven Verbraucher.

Berücksichtigen Sie mindestens:

Kamera im normalen Tagesbetrieb
Infrarotbeleuchtung bei Nacht
Heizung, Lüfter oder Enteisung
PTZ-Motoren und Fokusmechanik
integrierte Analysefunktionen
PoE-Wandlungsverluste
Ethernet-Switch oder Medienkonverter
Richtfunk-CPE oder WLAN-Brücke
Mobilfunkrouter und Modem
lokaler Recorder oder Speicher
Sensoren, Relais und Gehäuseüberwachung
Eigenverbrauch von Laderegler und Schutztechnik

Dauerlast, Spitzenlast und Startlast trennen

Eine Kamera kann beispielsweise im Normalbetrieb 8 W benötigen, nachts mit IR-Beleuchtung aber 13 W aufnehmen. Während eines Neustarts, einer PTZ-Bewegung oder beim Einschalten einer Heizung kann der Wert nochmals steigen.

Daher sind drei Werte zu bestimmen:

Lastwert	Bedeutung	Relevanz
Dauerlast	Typischer Verbrauch über viele Stunden	Bestimmt den täglichen Energiebedarf
Betriebsmaximum	Höchste Last während normaler Funktionen	Bestimmt Wandler- und Kabeldimensionierung
Einschalt- oder Anlaufspitze	Kurzzeitiger Bedarf beim Start	Entscheidet, ob das System stabil hochfährt

Wenn das Datenblatt keine eindeutigen Werte liefert, messen Sie den Verbrauch unter realistischen Bedingungen. Aktivieren Sie dabei IR-LEDs, PTZ-Bewegungen, Funkübertragung und gegebenenfalls Heizfunktionen. Prüfen Sie nicht nur die DC-Eingangsleistung des Wandlers, sondern auch die tatsächlich an der Kamera verfügbare Leistung.

Tagesenergie berechnen

Die tägliche Energie ergibt sich aus Leistung mal Betriebszeit:

Tagesenergie in Wh = Leistung in W × Betriebsstunden

Für wechselnde Lastzustände rechnen Sie abschnittsweise. Ein rein illustratives Beispiel:

Kamera tagsüber: 8 W × 12 h = 96 Wh
Kamera nachts mit IR: 13 W × 12 h = 156 Wh
Funkbrücke: 6 W × 24 h = 144 Wh
sonstige Elektronik: 2 W × 24 h = 48 Wh

Damit beträgt der Lastbedarf 444 Wh pro Tag. Hinzu kommen Verluste in Leitungen, DC-Wandlern, Laderegler und Batterie. Diese Zuschläge dürfen nicht pauschal mit einem theoretischen Maximalwirkungsgrad schöngerechnet werden.

Kabelverluste nicht vergessen

PoE-Spannung und verfügbare Leistung sinken mit der Kabellänge und dem Leiterwiderstand. Der Spannungsabfall hängt unter anderem ab von:

Kabellänge
Leiterquerschnitt
Leitermaterial
Stromstärke
verwendeten Aderpaaren
Steckverbindern und Übergangswiderständen
Temperatur

Prüfen Sie die Spannung direkt am entfernten Kabelende unter maximaler Last. Ein Test ohne angeschlossene Kamera oder nur mit einem Multimeter im Leerlauf ist nicht ausreichend.

Speicher und Solarmodul für den Auslegungsmonat dimensionieren

Ein Off-Grid-System sollte nicht nach einem sonnigen Sommertag ausgelegt werden. Maßgeblich ist der ungünstige Betriebszeitraum, in dem niedrige solare Erträge, lange Nächte und möglicherweise zusätzlicher Heizbedarf zusammentreffen.

Für Standorte in Deutschland ist deshalb häufig ein Wintermonat der kritische Auslegungszeitraum. Welche Einstrahlungswerte anzusetzen sind, hängt jedoch von Standort, Ausrichtung, Neigung, Verschattung und Montagehöhe ab. Verwenden Sie belastbare standortbezogene Ertragsdaten und dokumentieren Sie die Annahmen.

Batteriekapazität getrennt berechnen

Eine vereinfachte Planungsformel lautet:

Erforderliche nominale Speicherenergie = Tagesenergie × Autonomietage ÷ nutzbarer Entladeanteil ÷ Systemwirkungsgrad

Bei 444 Wh Tagesbedarf und zwei gewünschten Tagen Autonomie wären bereits 888 Wh als tatsächlich benötigte Lastenergie erforderlich. Die nominale Batterie müsste größer ausfallen, weil nicht die gesamte Nennenergie nutzbar ist und Wandlungs- sowie Leitungsverluste auftreten.

Beachten Sie außerdem:

zulässigen Lade- und Entladestrom
Verhalten bei niedrigen Temperaturen
Abschaltgrenzen des Batteriemanagementsystems
Alterungsreserve
Eigenverbrauch während längerer Dunkelphasen
erforderliche Restenergie für einen kontrollierten Neustart

Eine Batterie mit 768 Wh Nennenergie liefert daher nicht automatisch 768 Wh an die Kamera. Ebenso lässt sich daraus keine allgemeine Laufzeit oder ein garantierter 24/7-Betrieb ableiten.

Solargenerator separat auslegen

Das Solarmodul muss mehr Energie erzeugen als die Verbraucher täglich benötigen. Zusätzlich muss es Verluste ausgleichen und die Batterie nach einer Entladephase wieder laden.

Die erforderliche Array-Leistung hängt ab von:

täglichem Energiebedarf
Ertrag im Auslegungsmonat
Modulneigung und Himmelsrichtung
zeitweiser oder dauerhafter Verschattung
Temperatur und Verschmutzung
Laderegler- und Kabelverlusten
gewünschter Wiederaufladezeit
verfügbarer Montagefläche

Ein System kann eine große Batterie besitzen und trotzdem langfristig ausfallen, wenn das Solarmodul im Winter die tägliche Last nicht nachladen kann. Umgekehrt kompensiert ein größeres Modul keinen zu kleinen Speicher für mehrere Nächte ohne ausreichenden Ertrag.

Eine schrittweise Rechenmethode finden Sie im Beitrag zum Dimensionieren eines netzunabhängigen Solarsystems für CCTV.

Wandler, Spannung, Polarität, Pinbelegung und Protokoll prüfen

Die PoE-Schnittstelle ist der häufigste Punkt für Fehlannahmen. „PoE“ kann aktive IEEE-Verfahren oder unterschiedliche passive Einspeisungen bezeichnen. Geräte mit gleichen Nennspannungen sind nicht automatisch kompatibel.

Vor dem Anschluss sind mindestens folgende Angaben abzugleichen:

Prüfkriterium	Zu bestätigende Angabe
DC-Eingang des Wandlers	Zulässiger Spannungsbereich und Polarität
Ausgangsspannung	Von der Kamera geforderter Bereich
Ausgangsleistung	Dauerlast und kurzzeitige Spitzen
Pinbelegung	Verwendete Aderpaare und Polarität
PoE-Verfahren	Aktive Erkennung/Aushandlung oder passive Speisung
Ethernet-Standard	Erforderliche Datenrate und Paarbelegung
Leitung	Länge, Kategorie, Leiterwerkstoff und Außeneignung
Erdung und Schutz	Überspannungs-, Potentialausgleichs- und Blitzschutzkonzept

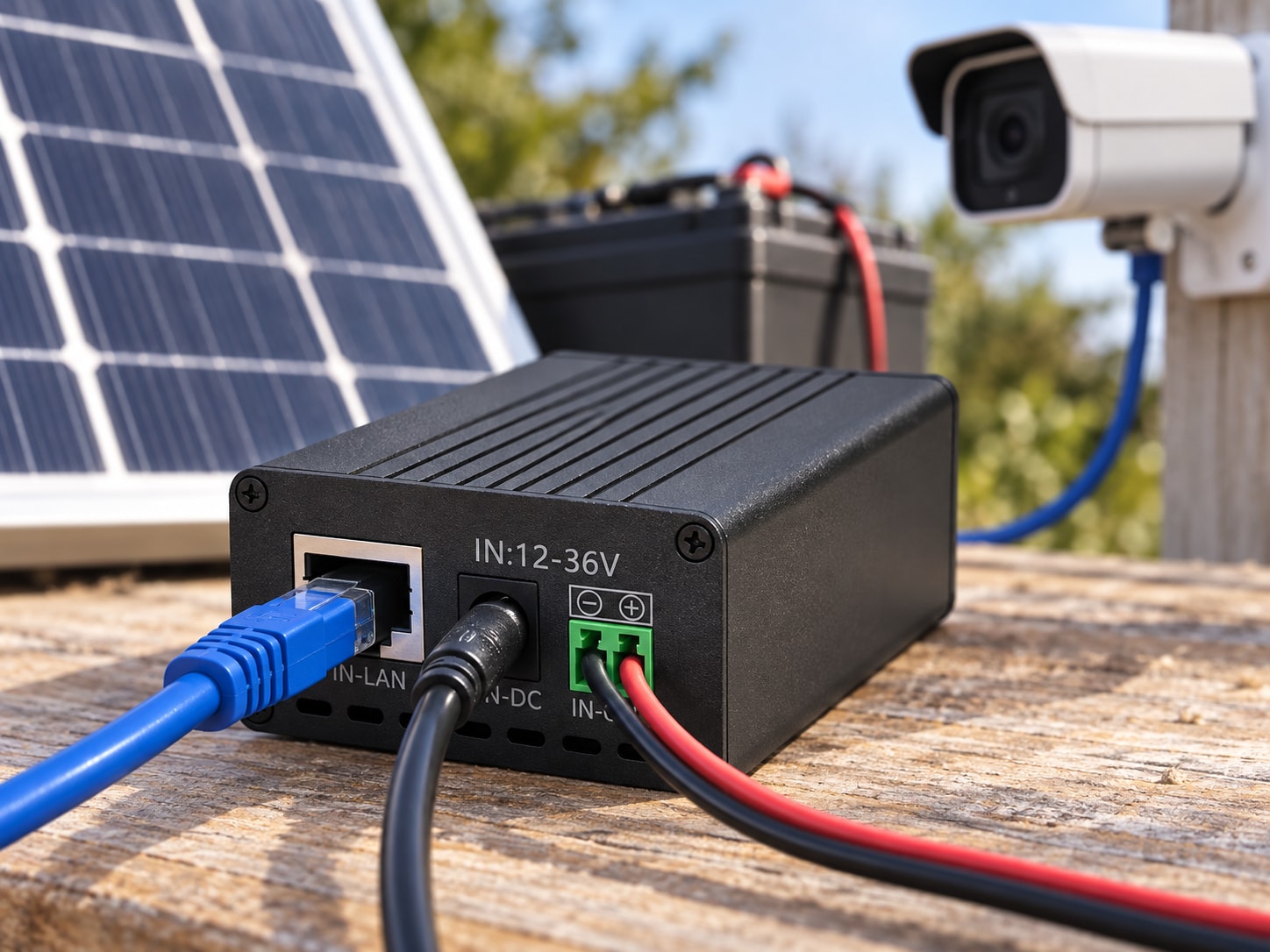

Der Maxsol POE24V DC-zu-PoE-Wandler mit einstellbarer Ausgangsspannung akzeptiert laut dokumentiertem Produktkontext 12–36 V DC am Eingang und stellt eine einstellbare PoE-Ausgangsspannung von 12–57 V bereit. Genannt werden außerdem Gigabit Ethernet und eine LCD-Spannungsanzeige. Für die Wandlung von 12 V auf 48 V ist eine kontinuierliche Last von höchstens 30 W dokumentiert.

Die angegebene maximale Wandlungseffizienz von bis zu 94 % ist kein garantierter Auslegungswert für jeden Eingang, Ausgang und Lastpunkt. Planen Sie mit Reserve und überprüfen Sie die reale Eingangsleistung im vorgesehenen Betriebspunkt.

Ebenso wichtig: Aus den genannten Eigenschaften lässt sich keine IEEE-Erkennung oder automatische Aushandlung mit dem Endgerät ableiten. Vor der Verbindung mit einer Kamera müssen daher Ausgangsspannung, Polarität, Pinbelegung, Protokoll, Lastbedarf und Kabelverlust geprüft werden.

Das CS12060 und der POE24V können eine Architektur veranschaulichen, sind aber nicht als geprüftes oder validiertes Komplettset zu verstehen. Kompatibilität entsteht erst durch den technischen Nachweis für die konkrete Kamera und die übrigen Komponenten.

Aktives und passives PoE unterscheiden

Bei aktivem PoE erkennt und klassifiziert eine normgerechte Stromquelle das angeschlossene Powered Device vor der Leistungsfreigabe. Bei passivem PoE kann dagegen unmittelbar eine feste Spannung an bestimmten Aderpaaren anliegen.

Eine falsche passive Einspeisung kann zu folgenden Problemen führen:

Kamera startet nicht
wiederholte Neustarts unter Last
Spannungsabfall bei eingeschalteter IR-Beleuchtung
Überlastung des Wandlers
Beschädigung eines nicht kompatiblen Ethernet-Ports
instabile oder reduzierte Datenverbindung

Verlassen Sie sich deshalb nicht allein auf den Begriff „PoE“ in einer Produktbezeichnung. Die technische Dokumentation von Kamera und Einspeiser muss dieselbe elektrische Betriebsart bestätigen.

Backhaul, Monitoring und Wiederanlauflasten einbeziehen

Eine solarbetriebene Kamera ist nur dann funktional, wenn auch der Datenweg und die Überwachung des Standorts weiterarbeiten. Der Backhaul kann einen beträchtlichen Teil der täglichen Energie verbrauchen, weil Router und Funkgeräte meist rund um die Uhr aktiv sind.

Geeigneten Datenweg auswählen

Je nach Standort kommen unterschiedliche Architekturen infrage:

Richtfunkbrücke: sinnvoll bei Sichtverbindung zu einem Gebäude oder Netzanschlusspunkt
Mobilfunkrouter: flexibel, aber abhängig von Versorgung, Antenne, Tarif und Datenvolumen
WLAN-Mesh: möglich, wenn stabile Zwischenknoten vorhanden sind
lokale Aufzeichnung: reduziert die Abhängigkeit vom permanenten Uplink
ereignisbasierte Übertragung: kann Datenvolumen reduzieren, senkt aber nicht zwingend den Grundverbrauch

Messen Sie Router, Funk-CPE und Recorder zusammen mit der Kamera. Ein Funkgerät mit scheinbar geringer Leistung kann wegen des 24-Stunden-Betriebs mehr Tagesenergie benötigen als eine zeitweise stärker belastete Kamera.

Monitoring ohne dauerhafte Fernverbindung planen

Ein wartungsarmer Standort sollte mindestens folgende Zustände sichtbar oder protokollierbar machen:

Batteriespannung beziehungsweise Ladezustand
Solar-Ladestrom
Laststrom
Unterspannungsabschaltungen
Temperatur im Gehäuse und an der Batterie
Status von Kamera und Backhaul
Anzahl und Zeitpunkt von Neustarts
Ausfall einzelner Ethernet-Verbindungen

Falls Fernmonitoring ausfällt, sollten lokale Protokolle erhalten bleiben. Sonst lässt sich später kaum unterscheiden, ob die Ursache eine leere Batterie, ein Funkproblem, ein blockierter Wandler oder eine nicht erreichbare Kamera war.

Kontrollierten Wiederanlauf sicherstellen

Nach einer Unterspannungsabschaltung können alle Geräte gleichzeitig starten. Dadurch entsteht eine Lastspitze: PoE-Wandler lädt seine Eingangskondensatoren, Kamera bootet, IR-Beleuchtung wird aktiviert und der Router baut die Verbindung neu auf.

Ein ungünstiges System gerät dabei in eine Neustartschleife:

Batterie erreicht die Einschaltschwelle.
Alle Verbraucher starten gleichzeitig.
Spannung bricht unter der Anlauflast ein.
Unterspannungsschutz schaltet wieder ab.
Der Zyklus beginnt erneut.

Mögliche Gegenmaßnahmen sind:

ausreichende Leistungsreserve von Batterie und Wandler
getrennte oder zeitverzögerte Lastfreigabe
Hysterese zwischen Abschalt- und Wiedereinschaltschwelle
priorisierter Start von Router, Switch und Kamera
definierte Mindestladezeit vor dem Neustart
Abschaltung nicht kritischer Zusatzlasten
Remote-Neustart einzelner Geräte statt des gesamten Systems

Die gewählte Steuerung muss zur Batterie, zum Laderegler und zu den Verbrauchern passen. Prüfen Sie außerdem, was passiert, wenn die Solareinspeisung während des Startvorgangs schwankt.

Vor dem Außeneinsatz auf dem Prüfstand testen und in Betrieb nehmen

Bauen Sie das gesamte System vor der Montage vollständig auf. Dazu gehören das vorgesehene Solarsystem beziehungsweise eine geeignete DC-Quelle, Batterie, Sicherungen, Wandler, die reale Kabellänge, Kamera, Backhaul und Monitoring.

Empfohlener Prüfablauf

Dokumentation abgleichen: Eingangsspannungen, Ausgangsspannung, Polarität, Pinout und PoE-Verfahren aller Komponenten notieren.
Wandler ohne Kamera einstellen: Ausgang kontrollieren und sicherstellen, dass kein unbeabsichtigter Spannungswert anliegt.
Kamera mit kurzer Leitung prüfen: Start, Videobild, IR, PTZ und Netzwerkverbindung testen.
Endgültige Kabellänge einsetzen: Spannung und Leistungsaufnahme am entfernten Ende unter Volllast messen.
Nachtbetrieb simulieren: IR-Beleuchtung sowie vorhandene Heiz- oder Zusatzfunktionen aktivieren.
Backhaul belasten: Videostream, Fernzugriff und Wiederverbindung nach einer Unterbrechung testen.
Unterspannung simulieren: Abschaltverhalten beobachten, ohne die Batterie außerhalb ihrer zulässigen Grenzen zu betreiben.
Wiederanlauf testen: Prüfen, ob der Standort selbstständig und in der richtigen Reihenfolge zurückkehrt.
Monitoring kontrollieren: Alarme, Zeitstempel und lokale Protokolle verifizieren.
Messwerte dokumentieren: Dauerleistung, Spitzen, Eingangs- und Ausgangsspannungen sowie Neustartverhalten festhalten.

Checkliste für die Außenmontage

Vor der endgültigen Inbetriebnahme sollten zusätzlich geklärt sein:

wettergeschütztes und temperaturgeeignetes Gehäuse
Kabelverschraubungen und Zugentlastung
Außenkabel mit geeigneter UV- und Witterungsbeständigkeit
Kondensations- und Entwässerungskonzept
Sicherungen nahe an den Energiequellen
eindeutig gekennzeichnete Polarität
Trennmöglichkeit für Wartungsarbeiten
Erdungs-, Potentialausgleichs- und Überspannungskonzept
verschattungsarme Modulposition
mechanischer Schutz gegen Bewegung und Vandalismus
Zugang für Batterieprüfung und Fehlerdiagnose

Häufige Planungsfehler vermeiden

Die meisten Probleme entstehen nicht durch ein einzelnes defektes Gerät, sondern durch nicht geprüfte Schnittstellen oder zu optimistische Annahmen.

Typische Fehler sind:

Auslegung nur anhand der Kamera-Nennleistung
fehlende Berücksichtigung von IR, Heizung oder PTZ
Verwechslung von Batteriekapazität und nutzbarer Energie
Dimensionierung des Solarmoduls nach Sommerbedingungen
Verwendung eines maximalen Wirkungsgrads als fester Rechenwert
Gleichsetzung einstellbarer Spannung mit IEEE-PoE-Kompatibilität
kein Test der realen Ethernet-Kabellänge
fehlende Leistungsreserve für Startvorgänge
Backhaul und Monitoring nicht in der Energiebilanz
gleichzeitiger Neustart aller Verbraucher nach Unterspannung
Annahme, dass einzelne passende Nennwerte ein validiertes Gesamtsystem ergeben

Fazit: Energie und PoE-Kompatibilität separat nachweisen

Um Outdoor-PoE-Kameras ohne Netzstrom zuverlässig zu versorgen, brauchen Sie eine nachvollziehbare Energiebilanz für den kritischen Auslegungsmonat und einen separaten elektrischen Kompatibilitätsnachweis. Solarmodul, MPPT-Regler und Batterie müssen den täglichen Bedarf sowie die gewünschte Autonomie abdecken. Der DC-zu-PoE-Pfad muss Spannung, Polarität, Pinbelegung, Protokoll, Spitzenlast und Kabelverlust zur Kamera passend bereitstellen.

Vergleichen Sie als nächsten Schritt die verlinkten Maxsol-Modelle mit Ihrer benötigten Portzahl, Dauer- und Startlast, Kabellänge, DC-Spannung, Umgebung sowie den Anforderungen an Backhaul, Monitoring und Management. Führen Sie anschließend einen vollständigen Prüfstandtest durch, bevor das System an einem schwer erreichbaren Standort installiert wird.
