SFP-Uplink für CCTV: Glasfaser-Backhaul richtig planen

Ein SFP-Uplink-PoE-Switch für CCTV verbindet einen lokalen Kamera-Switch über ein steckbares Glasfasermodul mit dem Recorder-, Leitstellen- oder Kernnetz. Das ist besonders sinnvoll, wenn Kamerastandorte weit auseinanderliegen, Gebäude getrennt sind oder ein Kupfer-Backhaul wegen Strecke, elektromagnetischer Einflüsse oder vorhandener Leerrohre nicht die passende Wahl ist.

Entscheidend ist nicht allein, ob ein Switch einen SFP-Port besitzt. Für eine belastbare Planung müssen Anzahl und Lage der Uplinks, die verfügbare Backbone-Kapazität, der Fasertyp, die SFP-Module und das PoE-Leistungsbudget zusammenpassen. Ein SFP-Port löst keine Kompatibilitätsfragen automatisch.

Was ein SFP-Uplink im CCTV-Netz leistet

Ein Uplink ist die Verbindung vom PoE-Access-Switch zum übergeordneten Netz. An den PoE-Ports hängen typischerweise IP-Kameras; über den Uplink fließen die Videostreams, Verwaltungsdaten und gegebenenfalls Daten weiterer Netzwerkgeräte zum NVR, VMS-Server oder Core-Switch.

Ein SFP-Uplink nimmt kein fest eingebautes optisches Interface vorweg. Stattdessen wird ein passendes SFP-Transceivermodul eingesetzt. Dieses wandelt elektrische Netzwerksignale in optische Signale für die Glasfaserstrecke um. Das macht die Schnittstelle flexibel, erfordert aber eine saubere Modulauswahl.

Für CCTV-Installationen bringt ein SFP-Uplink vor allem diese Planungsoptionen:

Glasfaser als Backhaul: Der Kamera-Switch kann über eine optische Strecke an einen zentralen Technikraum angebunden werden.
Trennung von Bereichen: Unterschiedliche Gebäude, Zufahrten, Außenflächen oder Etagen lassen sich als eigene Access-Bereiche strukturieren.
Reduzierung langer Kupferstrecken: Die Datenverbindung kann auf Glasfaser verlagert werden; die Kameras erhalten ihre Versorgung weiterhin lokal über PoE.
Austauschbare Optik: SFP-Module lassen sich passend zu der tatsächlich installierten Faser und dem benötigten Link auswählen.

Wichtig: Ein SFP-Uplink transportiert Daten, aber keine PoE-Versorgung über die Glasfaser. Ist an einem abgelegenen Standort ein PoE-Switch installiert, benötigt dieser eine eigene Energieversorgung. Bei autarken Außenstandorten sollte die Stromversorgung deshalb als eigener Teil der Systemplanung betrachtet werden.

Auch die Kameraanzahl allein reicht nicht zur Dimensionierung. Auflösung, Bildrate, Kompression, Szenenbewegung, Aufzeichnungsmodus und parallele Live-Ansichten beeinflussen die tatsächliche Datenrate. Der Uplink muss den erwarteten Summenverkehr mit ausreichend Reserve tragen, nicht nur den Durchschnitt in einem ruhigen Bild.

Kupfer oder Glasfaser für den Backhaul?

Kupfer-Uplinks und Glasfaser-Uplinks erfüllen unterschiedliche Aufgaben. Eine pauschal bessere Variante gibt es nicht: Ausschlaggebend sind Wegführung, Entfernung, Umgebung, Ausbaupläne und die verfügbare Infrastruktur.

Kriterium	Kupfer-Backhaul	Glasfaser-Backhaul über SFP
Infrastruktur	Praktisch bei vorhandener strukturierter Kupferverkabelung	Geeignet bei vorhandenen oder neu geplanten Glasfaserwegen
Einsatzbereich	Häufig innerhalb eines Raums, Schranks oder Gebäudes	Häufig zwischen Verteilern, Gebäuden und getrennten Außenbereichen
Störeinflüsse	Abhängig von Installation und Umgebung	Optische Übertragung trennt die Datenstrecke galvanisch
Erweiterbarkeit	An vorhandene Kupferverkabelung gebunden	Modul und Faserstrecke müssen gemeinsam geplant werden
Stromübertragung	Datenverbindung möglich, PoE hängt vom Portkonzept ab	Über die Faser selbst keine PoE-Stromversorgung

Wann ein Kupfer-Uplink genügt

Ein Gigabit-Kupfer-Uplink ist oft sinnvoll, wenn der PoE-Switch und der zentrale Verteiler nahe beieinander stehen, ein geeigneter Kupferweg vorhanden ist und keine separate Glasfasertrasse erforderlich ist. Der Aufbau bleibt übersichtlich, weil keine zusätzlichen optischen Module ausgewählt und dokumentiert werden müssen.

Kupfer ist jedoch kein Ersatz für eine ungeprüfte lange Strecke. Wer die Verbindung über Gebäudegrenzen, Außenbereiche oder elektrische Störquellen führt, sollte Installation, Erdung, Überspannungsschutz und die gesamte Verkabelungsführung fachgerecht bewerten. Ein Link kann elektrisch funktionieren und dennoch als langfristiger Backbone unpassend sein.

Wann Glasfaser die logischere Wahl ist

Glasfaser bietet sich an, wenn der Kamerabereich räumlich klar vom Hauptnetz getrennt liegt oder wenn bereits eine Glasfaserinfrastruktur zwischen Verteilpunkten vorhanden ist. Typische Beispiele sind ein Pförtnerhaus, ein Parkplatzverteiler, eine Produktionshalle, ein Lagerbereich oder ein Außenmast mit lokalem Technikschrank.

Die optische Strecke ist aber immer ein Gesamtsystem aus Switch-Port, SFP-Modul, Patchkabeln, Kupplungen, Verteilerfeld und installierter Faser. Ein passender Stecker am Ende der Leitung genügt nicht als Freigabekriterium.

Uplinks zählen und die Topologie vorab planen

Viele Probleme entstehen, weil der SFP-Port als einzelnes Datenblattmerkmal betrachtet wird. In der Praxis muss geklärt werden, wie viele voneinander unabhängige Verbindungen der Standort braucht.

Ein Switch mit einem SFP-Uplink eignet sich grundsätzlich für einen linearen Anschluss zum zentralen Netzwerk. Ein Switch mit zwei SFP-Uplinks schafft mehr Freiheit für die physische Topologie, etwa wenn zwei optische Verbindungen vorgesehen sind. Ob daraus Redundanz, eine Weiterführung zu einem anderen Verteiler oder zwei getrennte Pfade werden, hängt vom gesamten Netzdesign sowie den unterstützten Funktionen aller beteiligten Geräte ab.

Drei typische CCTV-Topologien

Sternstruktur zum zentralen Verteiler
Jeder Außen- oder Etagenverteiler erhält eine eigene Verbindung zum Kernnetz. Diese Struktur erleichtert die Fehlereingrenzung: Fällt eine Strecke aus, ist ein begrenzter Bereich betroffen. Sie benötigt jedoch für jeden Bereich passende Uplink-Kapazitäten am zentralen Switch.

Linienstruktur mit nachgelagerten Verteilern
Ein Verteiler führt den Datenverkehr an den nächsten weiter. Das kann bei einer räumlich linearen Anlage praktisch sein. Gleichzeitig teilen sich nachgelagerte Kameras die vorgelagerten Uplinks. Der Verkehr aller angeschlossenen Bereiche muss daher auf jedem gemeinsamen Abschnitt berücksichtigt werden.

Ring- oder redundante Struktur
Zwei Wege können die Verfügbarkeit verbessern, aber nur mit einer abgestimmten Netzwerkkonzeption. Ohne passende Mechanismen zur Schleifenvermeidung kann eine geschlossene physische Verbindung zu Broadcast-Stürmen und Ausfällen führen. Nicht einfach zwei Uplinks verbinden, ohne das Verhalten der gesamten Switch-Kette und deren Konfiguration zu prüfen.

Uplink-Bedarf richtig erfassen

Vor der Produktauswahl hilft eine kleine Standortliste:

Wie viele Kameras werden pro PoE-Switch angeschlossen?
Welche maximale Gesamtbitrate ist für diesen Bereich realistisch?
Wo befinden sich NVR, VMS-Server und Core-Switch?
Gibt es einen oder zwei physische Backhaul-Wege?
Soll ein Uplink einen weiteren Switch versorgen oder endet die Verbindung dort?
Welche Geräte teilen sich denselben Backbone?
Welche Reserve wird für zusätzliche Kameras, höhere Bildqualität oder mehr gleichzeitige Abrufe benötigt?

Ein häufiger Fehler ist die Annahme, dass eine Kamera pro Port automatisch eine gleichmäßige Last bedeutet. Kameras erzeugen datenintensive Streams gleichzeitig, und die Last kann in Alarm- oder Bewegungssituationen steigen. Bei Kaskaden ist deshalb stets die Summe aller nachgelagerten Videodaten relevant.

Modul, Faser und Reichweite auf Kompatibilität prüfen

Ein SFP-Uplink ist erst dann einsatzbereit, wenn Port, Modul und Faserstrecke zueinander passen. Die folgenden Punkte sollten vor Bestellung oder Installation schriftlich abgeglichen werden.

Portgeschwindigkeit und Transceiver-Typ

Prüfen Sie zuerst, welche SFP-Portgeschwindigkeit der Switch bereitstellt und für welche Modulart der Port vorgesehen ist. Ein SFP-Steckplatz bedeutet nicht automatisch, dass jedes SFP- oder SFP+-Modul verwendet werden kann. Die Datenrate des Switch-Ports, die Codierung des Moduls und die Anforderungen des Gegenstücks müssen zusammenpassen.

Auch die Gegenstelle benötigt eine kompatible Schnittstelle oder ein entsprechendes Modul. Eine Glasfaserverbindung funktioniert nur als abgestimmtes Paar, nicht als Einzelkomponente.

Fasertyp, Anzahl der Fasern und Anschlussart

Klären Sie anhand der Bestandsdokumentation oder Messprotokolle:

ob Singlemode- oder Multimode-Faser installiert ist,
ob eine Duplex- oder Simplex-Verbindung geplant wird,
wie viele Fasern auf dem vorgesehenen Weg frei verfügbar sind,
welche Steckverbinder am Patchfeld und am Endgerät vorhanden sind,
ob Adapter oder Patchkabel nötig sind und zu welcher Faserklasse sie passen.

Bei Duplex-Verbindungen müssen Senden und Empfangen korrekt gekreuzt sein. Bei Simplex-Konzepten müssen die Module als zusammengehöriges Paar ausgelegt sein. Unterschiedliche Wellenlängen- oder Übertragungsverfahren lassen sich nicht beliebig kombinieren.

Optische Reichweite ist kein pauschaler Distanzwert

Die benötigte Reichweite wird nicht nur durch die Länge des Kabelwegs bestimmt. Steckverbindungen, Spleiße, Patchfelder und Reserveschleifen beeinflussen die Dämpfung. Entscheidend ist, dass die zulässige optische Leistungsbilanz des gewählten Modulpaars zur realen Strecke passt.

Daher sollten Sie keine Modulentscheidung ausschließlich anhand einer geschätzten Entfernung treffen. Dokumentieren Sie den vollständigen Linkweg und lassen Sie bei Bestandsfasern Fasertyp, Dämpfung und Anschlusssituation prüfen. Bei neuen Anlagen gehören Messung und Kennzeichnung der Fasern zur Abnahmeplanung.

Interoperabilität und Betriebsverhalten

Bei Transceivern können Herstellerfreigaben, Kodierung und Firmware-Verhalten eine Rolle spielen. Bestätigen Sie deshalb vor der Beschaffung:

die Freigabe des Moduls für den konkreten Switch-Port,
die Kompatibilität mit dem Modul an der Gegenstelle,
die passende Übertragungsrate auf beiden Seiten,
den vorgesehenen Fasertyp und die Anschlussart,
Temperatur- und Umgebungsanforderungen für den tatsächlichen Einbauort.

Eine optisch passende Kombination ist nicht automatisch für jeden Switch freigegeben. Verbindliche Kompatibilitätsangaben des jeweiligen Herstellers und des Systemintegrators haben Vorrang vor allgemeinen Erfahrungswerten.

Switch-Layouts für CCTV mit SFP-Uplink vergleichen

Bei der Auswahl eines PoE-Switches stehen Portanzahl, Portgeschwindigkeit, Uplink-Layout und Leistungsbudget in Beziehung. Die folgenden Modelle zeigen drei unterschiedliche Anschlusskonzepte. Die Angaben beschreiben die jeweiligen Switch-Eigenschaften; die Auswahl eines SFP-Moduls und die Freigabe für die konkrete Glasfaserstrecke müssen separat erfolgen.

Modell	Kamera-/PoE-Ports	Uplinks	PoE-Leistungsbudget	Sinnvolle Einordnung
PS1802SFG	8 × Gigabit PoE	2 × Gigabit SFP	120 W interne Stromversorgung; IEEE 802.3af/at bis 30 W je Port	Kompakter Kameraverteiler mit zwei optischen Gigabit-Uplinks
PS11602FE	16 × Fast Ethernet PoE	2 × Gigabit-Kupfer-Uplinks, 1 × Gigabit-SFP-Uplink	200 W	Höhere Portzahl mit einer optischen und zwei elektrischen Uplink-Optionen
PS12402FE	24 × Fast Ethernet PoE	2 × Gigabit-Kupfer-Uplinks, 1 × Gigabit-SFP-Uplink	300 W	Portdichter Access-Verteiler mit optischem Gigabit-Uplink

Acht Gigabit-PoE-Ports und zwei SFP-Uplinks

Der PS1802SFG mit 8 Gigabit-PoE-Ports und 2 Gigabit-SFP-Uplinks eignet sich als Layout für einen kompakten Bereich, in dem Gigabit-Zugänge für die Endgeräte und zwei optische Uplinks vorgesehen werden sollen. Er verfügt über eine interne 120-W-Stromversorgung, unterstützt IEEE 802.3af/at mit bis zu 30 W je Port sowie VLAN, Watchdog und Extend-Modus.

Die Angabe „bis zu 30 W je Port“ ist kein Ersatz für die Leistungsbudget-Prüfung. Addieren Sie die erwartete Leistungsaufnahme aller angeschlossenen Kameras und weiterer PoE-Geräte und vergleichen Sie sie mit dem Gesamtbudget. Berücksichtigen Sie auch Betriebszustände wie IR-Beleuchtung, Heizung, PTZ-Bewegung oder Zubehör, sofern diese beim jeweiligen Endgerät relevant sind.

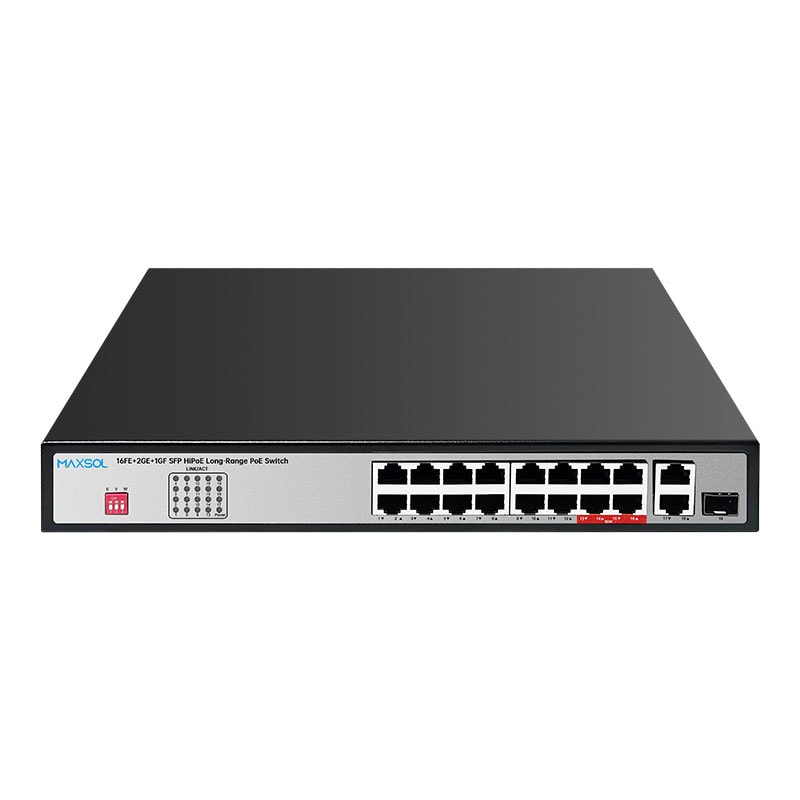

16 Fast-Ethernet-PoE-Ports mit einem SFP-Uplink

Der PS11602FE mit 16 Fast-Ethernet-PoE-Ports, zwei Gigabit-Kupfer- und einem Gigabit-SFP-Uplink stellt ein anderes Portprofil bereit: Viele Kameraanschlüsse werden mit einem optischen Gigabit-Uplink und zwei Gigabit-Kupfer-Uplinks kombiniert. Das angegebene PoE-Budget beträgt 200 W.

Dieses Layout kann passen, wenn ein Bereich zentral über Glasfaser angebunden werden soll und zusätzlich lokale Kupferverbindungen zu berücksichtigen sind. Prüfen Sie jedoch die Uplink-Auslastung als Gesamtheit: Ein Gigabit-Uplink muss den addierten Verkehr aller aktiven Kameras und weiterer angeschlossener Geräte bewältigen.

24 Fast-Ethernet-PoE-Ports mit einem SFP-Uplink

Der PS12402FE mit 24 Fast-Ethernet-PoE-Ports, zwei Gigabit-Kupfer- und einem Gigabit-SFP-Uplink ist für eine höhere Zahl von PoE-Endgeräten ausgelegt und verfügt über ein PoE-Budget von 300 W. Der einzelne Gigabit-SFP-Uplink ist als optische Anbindungsmöglichkeit vorhanden, während zwei Gigabit-Kupfer-Uplinks für die lokale Netzstruktur zur Verfügung stehen.

Bei 24 angeschlossenen Kameras wird die Kapazitätsplanung besonders wichtig. Nicht die Anzahl der Ports entscheidet, sondern die Summe der geplanten Streams einschließlich Wachstumsreserve. Wer mehrere Kameragruppen über denselben Uplink zusammenführt, sollte die Bitratenplanung dokumentieren und die spätere Erweiterung bereits beim Core-Switch berücksichtigen.

Checkliste für die Glasfaserinstallation im CCTV-Projekt

Die folgende Checkliste hilft, typische Fehlplanungen vor dem Einbau zu vermeiden.

Vor der Beschaffung

Kameraanzahl, maximale Bitraten und erwartete Erweiterungen je Standort erfassen.
Ermitteln, welche Uplink-Wege existieren und ob eine Stern-, Linien- oder redundante Struktur vorgesehen ist.
PoE-Leistungsaufnahme aller Endgeräte dem verfügbaren Gesamtbudget gegenüberstellen.
SFP-Portgeschwindigkeit am Switch und an der Gegenstelle prüfen.
Singlemode oder Multimode, freie Faserzahl, Steckertyp und vorhandene Patchfelder dokumentieren.
Modulpaare nach Fasertyp, Übertragungsart und optischer Leistungsbilanz auswählen.
Herstellerfreigabe und Interoperabilität der eingesetzten Module prüfen.
Anforderungen an VLANs, Netzwerksegmentierung, Monitoring und Schleifenvermeidung festlegen.

Bei der Montage

Glasfaserleitungen eindeutig beschriften und den Verlauf dokumentieren.
Patchkabel, Adapter und Kupplungen passend zum Fasertyp auswählen.
Steckerflächen vor dem Verbinden reinigen und vor Verschmutzung schützen.
Biegeradien und Zugentlastung nach den Vorgaben der verwendeten Komponenten einhalten.
Switch, Netzteilkonzept und Anschlusstechnik dem tatsächlichen Innen- oder Außenumfeld entsprechend unterbringen.
Die PoE-Stromversorgung des Switch-Standorts separat absichern; über die Glasfaser wird keine Energie übertragen.

Bei Inbetriebnahme und Abnahme

Linkstatus an beiden Enden kontrollieren.
Sende- und Empfangsrichtung bei Duplex-Verbindungen prüfen.
Die tatsächlich ausgehandelte Verbindungsgeschwindigkeit kontrollieren.
Videostreams aller Kameras gleichzeitig testen, nicht nur einzeln.
Aufzeichnungen, Live-Ansichten und Fernzugriffe unter geplanter Last prüfen.
Bei Bestands- oder kritischen Strecken Dämpfung und Faserzustand nach dem vorgesehenen Messverfahren dokumentieren.
Portbelegung, eingesetzte Module, Fasernummern und Uplink-Ziele in die Anlagendokumentation übernehmen.

Häufige Fragen zu SFP-Uplinks für CCTV

Kann ich an jeden SFP-Port jedes beliebige Modul stecken?

Nein. Formfaktor, Portgeschwindigkeit, Modulcodierung, Übertragungsverfahren, Fasertyp und Gegenstelle müssen kompatibel sein. Prüfen Sie die verbindliche Modulfreigabe für den konkreten Switch und das Gegenstück.

Versorgt ein Glasfaser-Uplink die Kameras mit Strom?

Nein. Die Glasfaserstrecke dient dem Datentransport. Kameras erhalten PoE vom lokalen Switch; der Switch selbst braucht eine eigene Stromversorgung am jeweiligen Standort.

Reicht ein Gigabit-Uplink für eine große Kameraanlage?

Das hängt von der addierten Datenrate ab. Berechnen Sie die erwarteten Streams aller Kameras, berücksichtigen Sie Spitzenlasten und planen Sie Reserve für Erweiterungen. Die Portzahl des Switches ist kein direkter Nachweis für ausreichende Uplink-Kapazität.

Sind zwei SFP-Uplinks automatisch redundant?

Nein. Zwei Ports schaffen eine physische Option, aber echte Redundanz setzt eine durchgängige Topologie, passende Gegenstellen und korrekt konfigurierte Netzwerktechnik voraus. Ohne Schleifenvermeidung kann eine zusätzliche Verbindung das Netz beeinträchtigen.

Vergleichen Sie die verlinkten Maxsol-Modelle abschließend mit Ihrer benötigten Portzahl, den erwarteten Datenströmen, der Glasfaserstrecke, dem PoE-Budget, der Einsatzumgebung und Ihren Anforderungen an Management und Netzwerktopologie.
