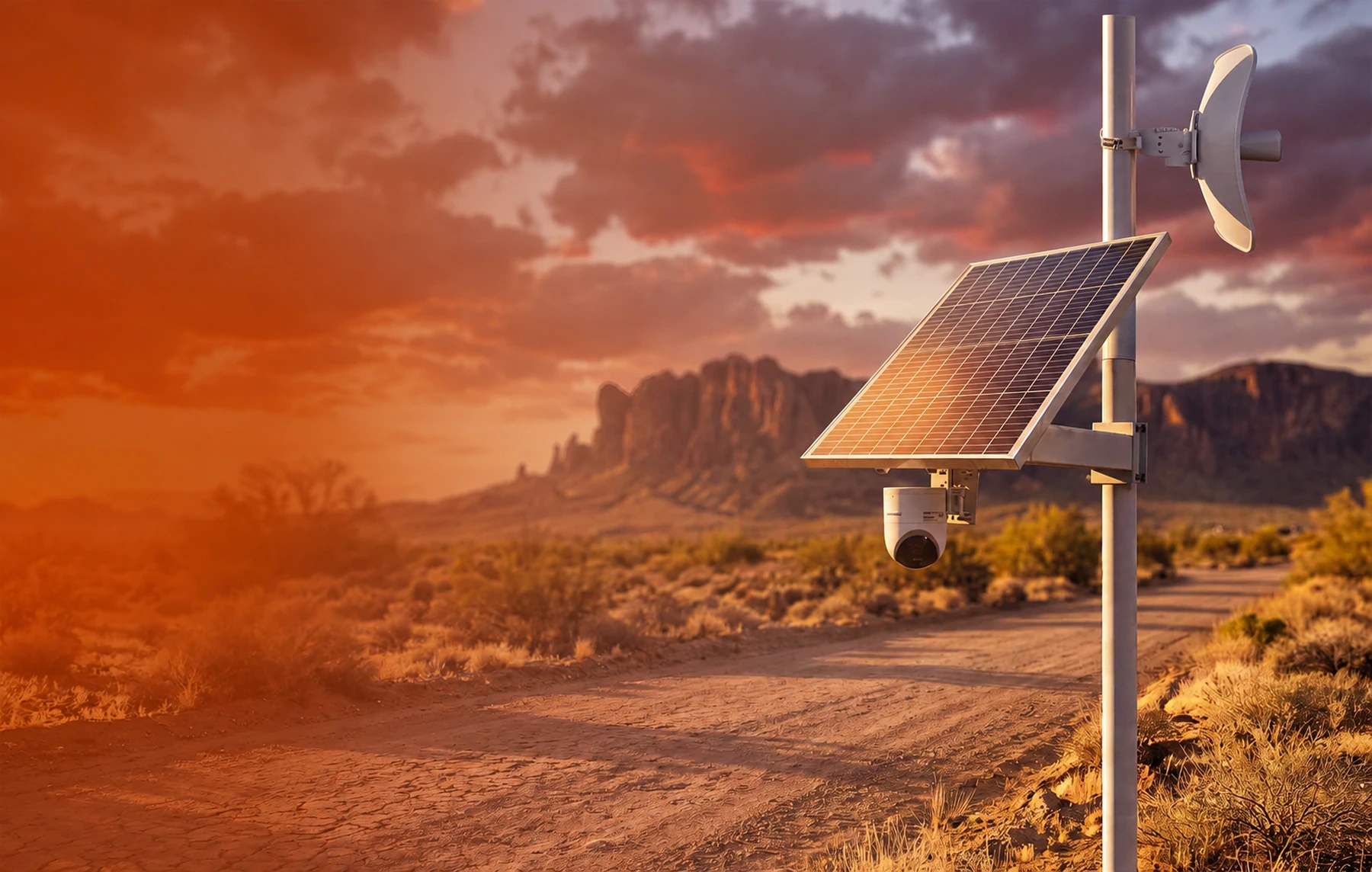

Solarstrom für IP-Überwachung und drahtlose CPE im Außenbereich
Netzunabhängig. Autonom. Skalierbar.
Ihre vollständige solarbetriebene Sicherheitszentrale für
kritische Anlagen an abgelegenen Standorten.
Hintergrund der Lösung
Auf abgelegenen Höfen, in Wäldern, Bergbaugebieten, an Flüssen, Baustellen, Grenzposten und entlegenen Straßen ohne öffentliches Stromnetz und Glasfaser gibt es bei der Kamerainstallation zwei zentrale Probleme:

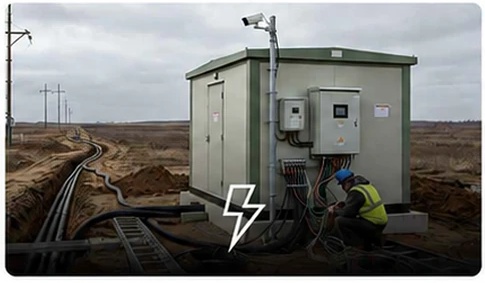

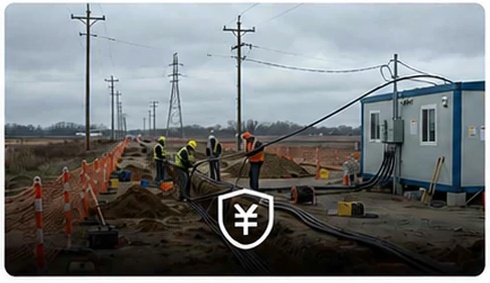

Kein Zugang zum Stromnetz; Leitungsverlegung ist teuer und das Genehmigungsverfahren aufwendig.
Die Kameraaufnahmen müssen über große
Entfernungen zur Überwachungszentrale übertragen werden. Dafür ist eine CPE-Funkbrücke für Punkt-zu-Punkt-Verbindungen erforderlich.
Bisher wurden Solarmodule, Batterien, Regler und Halterungen separat beschafft. Das
führte zu aufwendiger Verkabelung, schwachem Wasserschutz und geringer Kompatibilität. Das integrierte MAXSOL CS12060

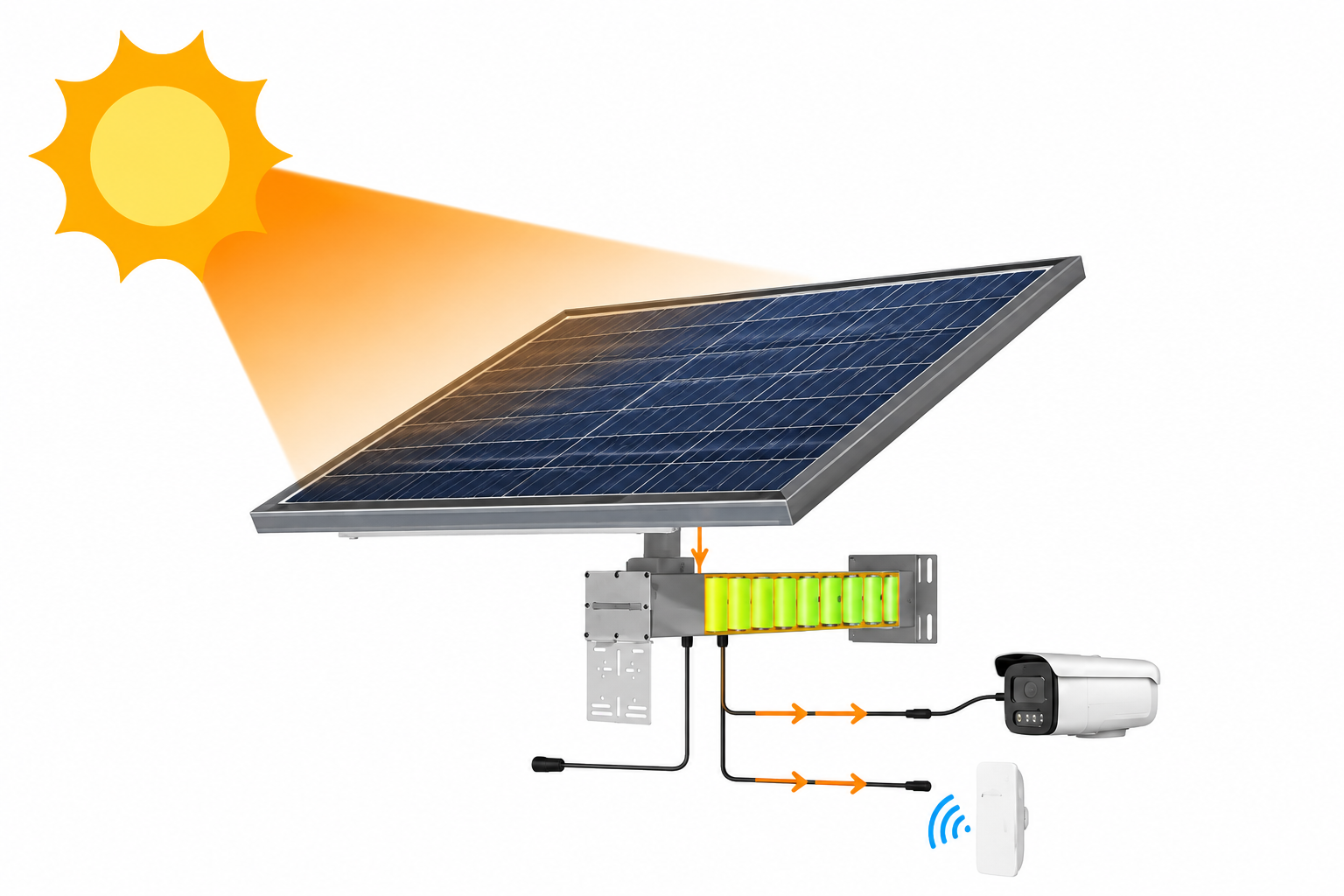

Solarstromsystem versorgt IPC-Kamera und CPE-Funkbrücke gemeinsam stabil über den ganzen Tag.
Berechnung des Stromverbrauchs der Endgeräte
Leistungsaufnahme eines einzelnen Geräts
Leistungsaufnahme im Normalbetrieb: 2W–5W
Gesamtleistungsaufnahme des Systems
Gesamtleistung bei gleichzeitigem Volllastbetrieb = maximale CPE-Leistung 7W + maximale IPC-Leistung 5W = 12W. Die durchschnittliche Dauerleistung liegt stabil bei etwa 10W. Energieverbrauch für 24 Stunden ununterbrochenen Betrieb pro Tag: 10W × 24h = 240Wh (0,24 kWh/Tag).
Empfohlene Lösung – CS12060
120W monokristallines Solarmodul + 60Ah LiFePO4-Batterie (720Wh)
12V DC / 24V und 48V PoE-Ausgang (über PoE-Injektor)
Versorgt IP-Kamera und Funk-CPE rund um die Uhr
Integriertes MPPT und wassergeschütztes IP65-Design
Ideal für abgelegene CCTV- und Funküberwachung

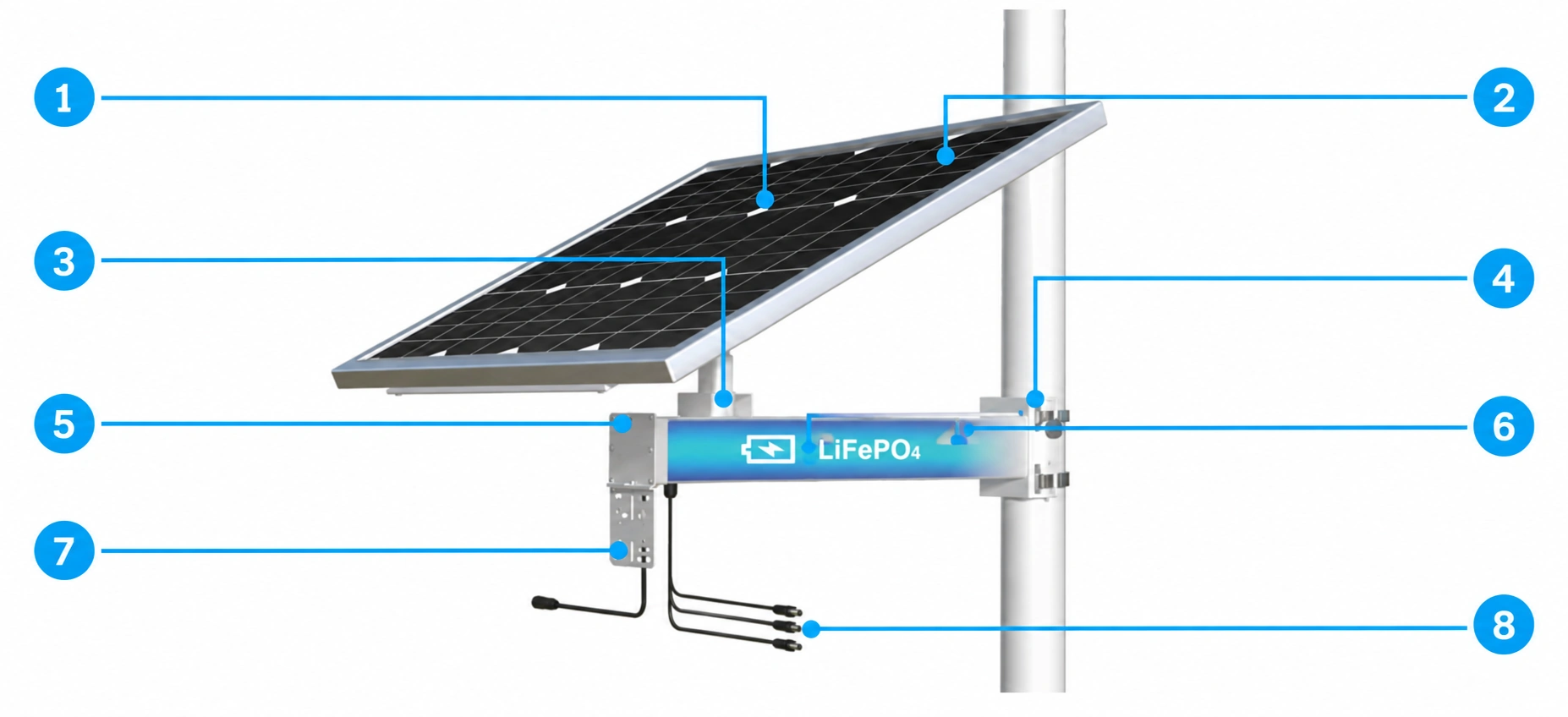

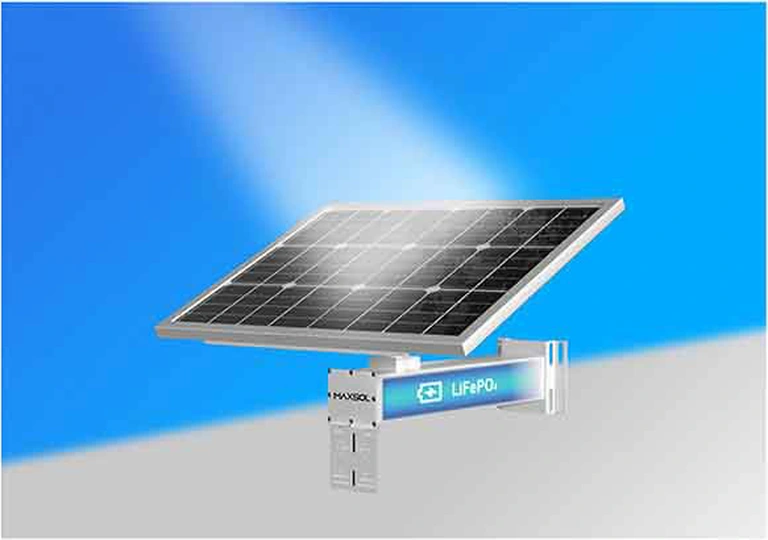

- Hocheffizientes monokristallines Solarmodul der Güteklasse A
Über 25 Jahre Lebensdauer · 21,6 % Wirkungsgrad
- MPPT-Regler steigert die Ladeeffizienz
Optimiert Solarenergie, reduziert Verluste und verbessert die Ladeeffizienz gegenüber PWM-Reglern um 20 %.
- Drehbare Solarmodulhalterung
Um 360 Grad drehbar für einfache Montage in verschiedenen Umgebungen.
- Verschiedene Montagearten
Wand- oder Mastmontage für verschiedene Einsatzorte.

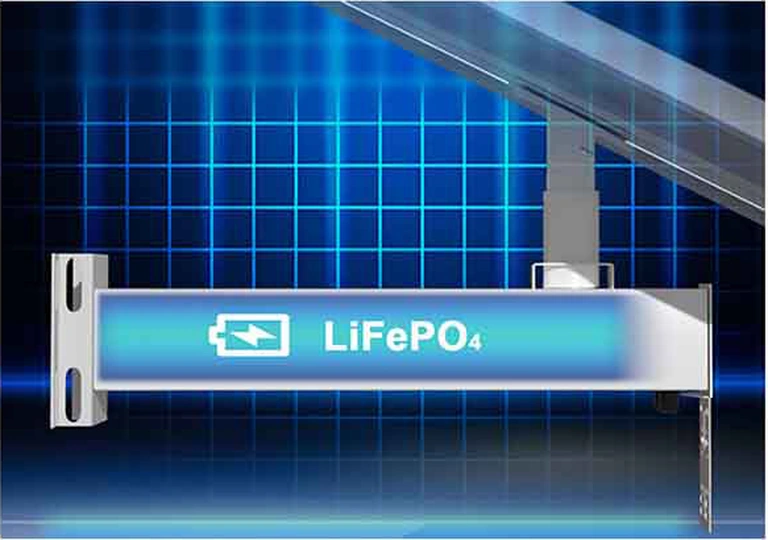

- IP65-Batteriegehäuse für den Außenbereich
Robustes Gehäuse für extreme Temperaturen und längere Lebensdauer.
- LiFePO4-Batterie der Güteklasse A mit voller Kapazität
Lithium-Eisenphosphat-Batterie der Güteklasse A+ mit hoher Sicherheit und guter Beständigkeit gegen hohe und niedrige Temperaturen.
- Montageplatte für Geräte
IP-Kameras oder 4G-Router lassen sich hier einfach befestigen.

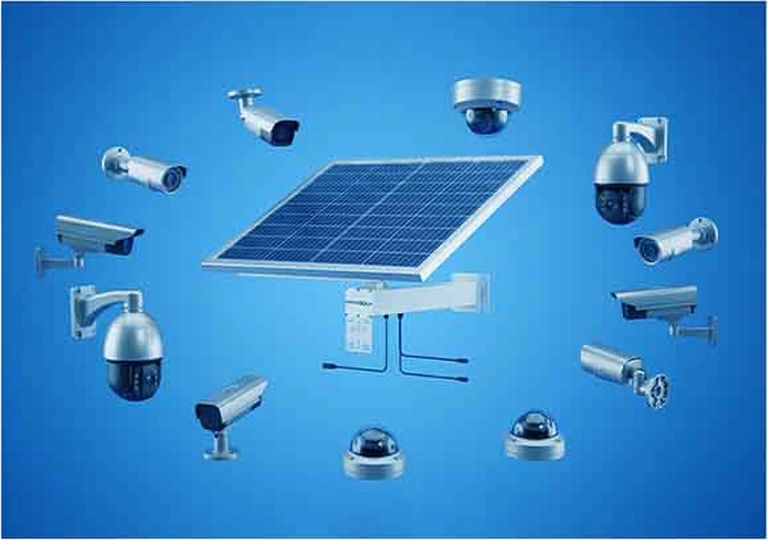

- DC12V-Ausgang für IP-Kameras

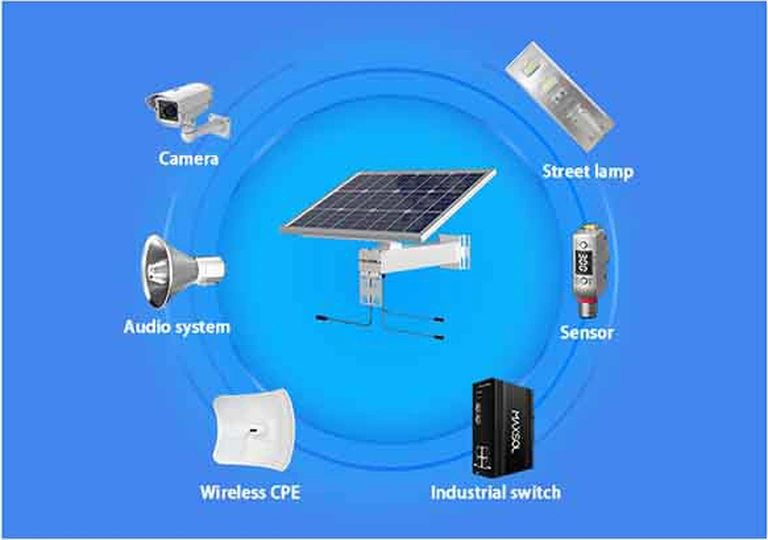

Anpassbar auf 24V oder 48V DC für 4G-Router, Außen-Access-Points, CPE, PoE-Switches und weitere Geräte.
| Position | Spezifikation/Berechnung |
|---|---|
| Solarpaneele | 120W monokristallines Solarmodul |
| Volllast-Sonnenstunden | 5 Stunden |
| Systemwirkungsgrad | 60% |
| Täglicher Solarertrag | 60Ah LiFePO4 (720Wh) |
| Batteriekapazität | 120W × 5h × 60 % = 360Wh/Tag |
| Systemlast | IP-Kamera + Funk-CPE = 10W |
| Täglicher Energieverbrauch | 10W × 24h = 240Wh/Tag |
| Batterie-Notstromversorgung | 720Wh ÷ 10W = 72 Stunden = 3 Tage |

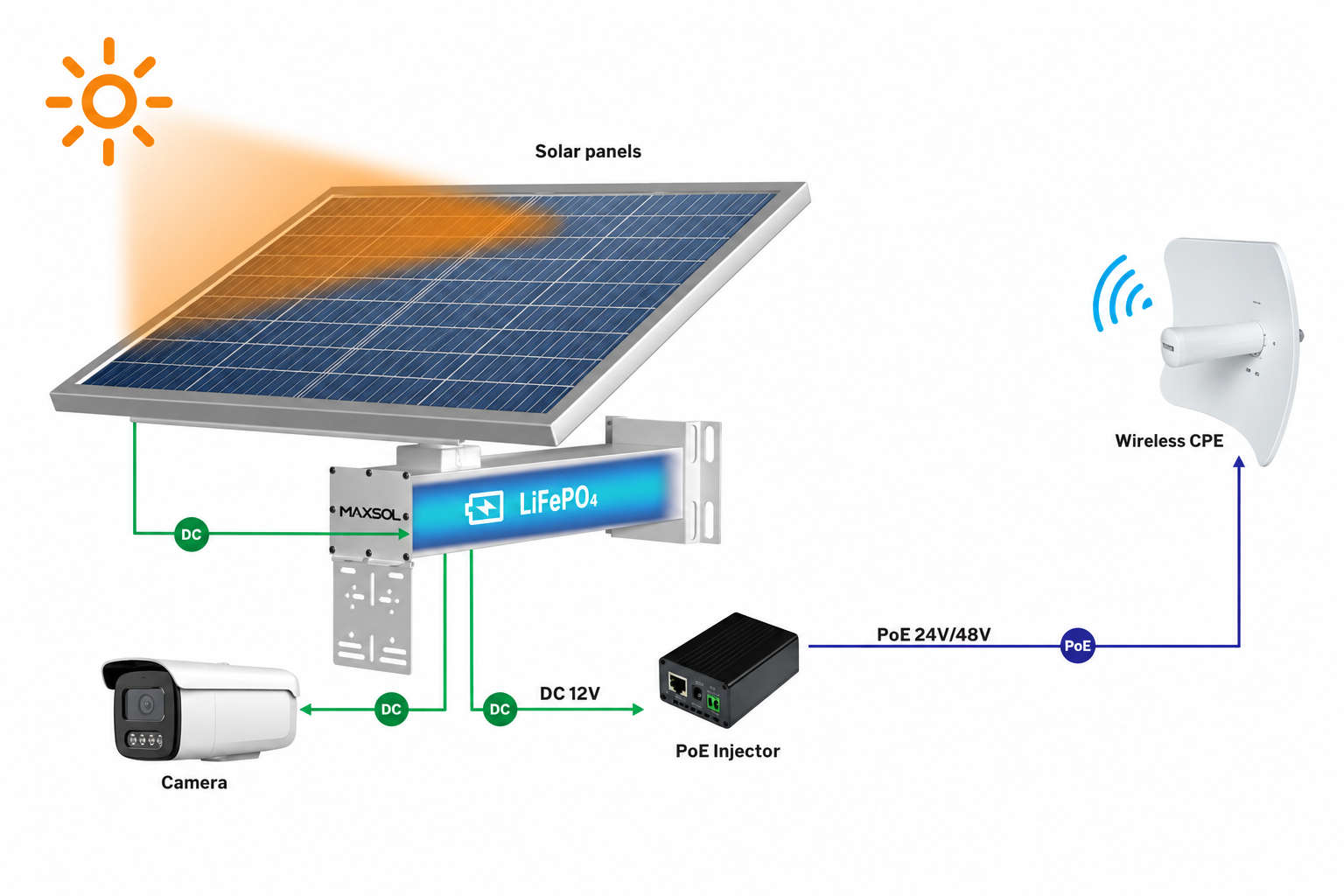

Vollständiger Systemaufbau
Stromerzeugungseinheit: CS12060-Solarmodul mit 120W: nimmt Sonnenenergie auf und wandelt sie in Gleichstrom für den Regler um.
Speicher- und Regeleinheit: Integriertes Gehäuse mit MPPT-Regler und 60Ah-LiFePO4-Batterie.
- Solarmodule
- WLAN-CPE
- IP-Kameras
- PoE-Injektor

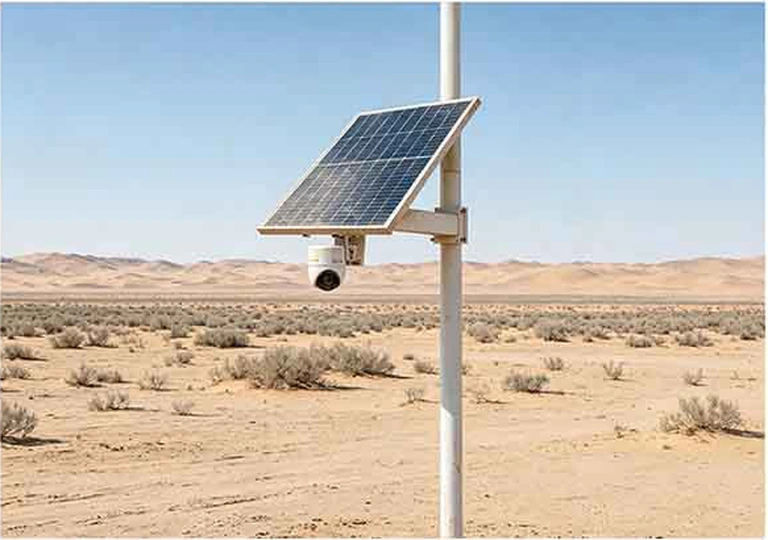

Installationszubehör: Integrierte Metallhalterungen befestigen Solarmodule, Kameras und CPE gemeinsam an einem Mast. Das vereinfacht den Aufbau und sorgt für ein sauberes Erscheinungsbild.
Wesentliche Vorteile der Lösung
Ein Kabel versorgt alles
Eine wasserdichte PoE-Leitung versorgt IP-Kameras und Funk-CPE. Spart doppelte Solarkits, zusätzliche Kabel und Montagearbeit.

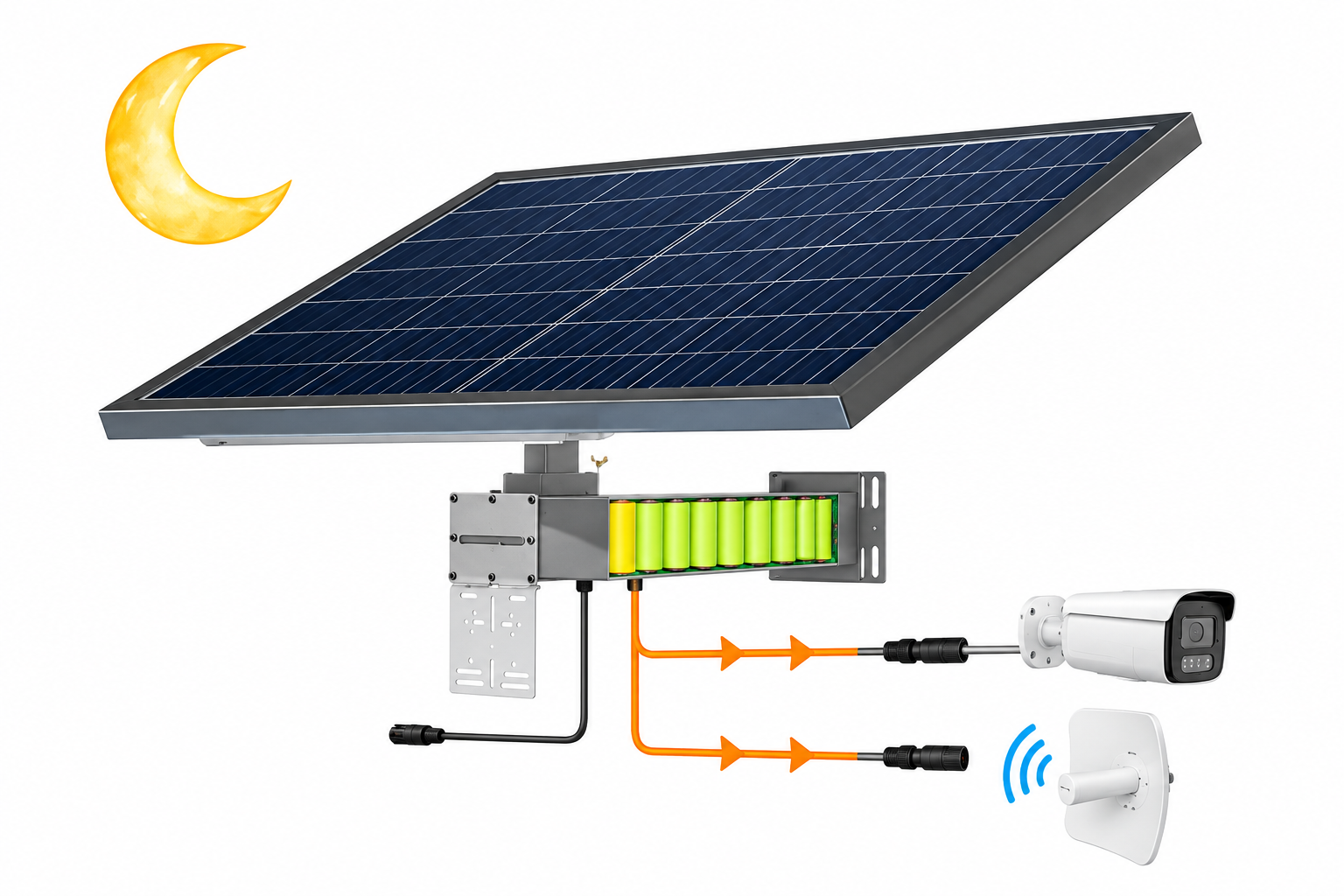

72 Stunden Batterieautonomie
Die große Batteriebank überbrückt drei stürmische Tage. Echter netzunabhängiger Dauerbetrieb, wo Netzstrom fehlt.
Universelle Kompatibilität
Umschaltbares 24V/48V-PoE für IP-Kameras oder Funkbrücken jeder Marke. Keine herstellerspezifischen Adapter erforderlich.
Einrichtung in 30 Minuten
Solarmodul, Batterie, Laderegler und Halterung werden als integriertes Kit geliefert. Standardisierte wasserdichte Anschlüsse. Eine Person, ein Mast, anschließen und starten.
Für raue Umgebungen gebaut
Pulverbeschichteter Stahl widersteht UV, Rost und Salznebel. Für Höfe, Bergbau und Küstenstandorte ausgelegt.
Keine laufenden Stromkosten
100 % Solarenergie. Keine Stromrechnung. Minimale Wartung: nur eine jährliche Modulreinigung.
Für vielfältige Außenanwendungen entwickelt
Zuverlässige Vernetzung und Notstromversorgung für kritische Infrastruktur.

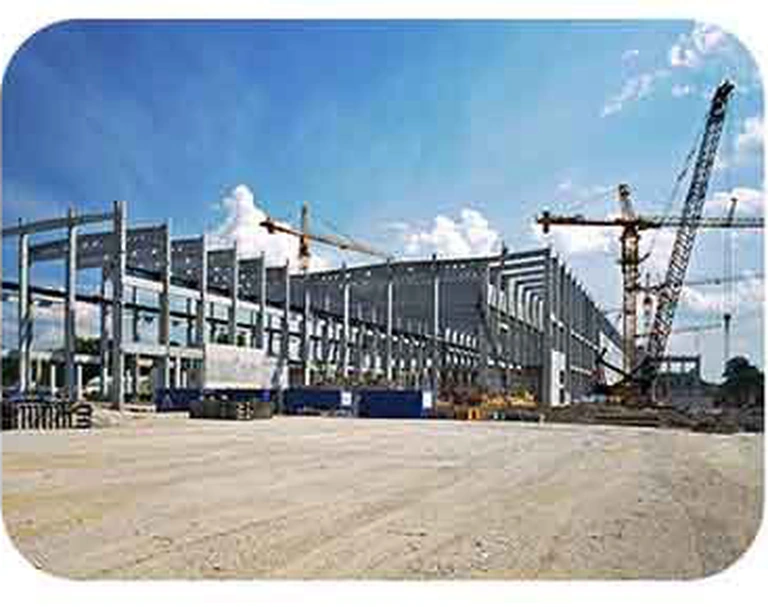

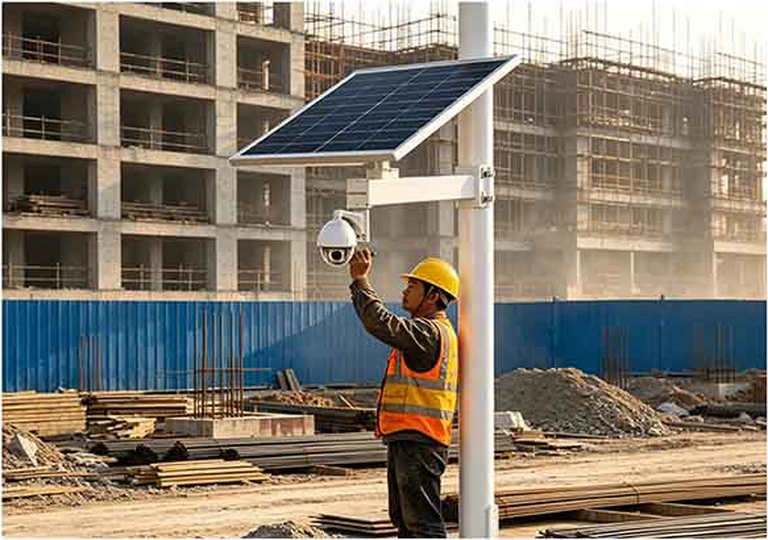

Baustelle
Abgelegene ländliche Gegend
Landwirtschaftlicher Betrieb
Fernstraße
