24/7-Solarnetz für abgelegene Standorte planen

Ein 24/7 solarbetriebenes Netzwerk an einem abgelegenen Standort entsteht nicht durch die Auswahl eines einzelnen Solarkits. Entscheidend ist die Auslegung des Gesamtsystems: tatsächliche Verbraucherlast, nutzbare Batteriekapazität, PV-Ertrag im ungünstigsten Monat, PoE-Verteilung, Funkstrecke, Lastpriorisierung, Überwachung und kontrollierter Wiederanlauf.

Dauerbetrieb sollte dabei als überprüfbares Betriebsziel und nicht als pauschale Produktzusage behandelt werden. Planer müssen festlegen, welche Netzwerkdienste auch während längerer Schlechtwetterphasen weiterlaufen, welche Verbraucher abgeschaltet werden dürfen und wie schnell die Batterie anschließend wieder geladen werden soll.

Netzwerkdienste und Verfügbarkeitsziel definieren

Am Anfang steht keine Produktliste, sondern eine Beschreibung der erforderlichen Dienste. Ein abgelegener Standort kann beispielsweise folgende Aufgaben erfüllen:

• Videoüberwachung und lokale Aufzeichnung
• drahtlose Punkt-zu-Punkt- oder Punkt-zu-Mehrpunkt-Anbindung
• WLAN-Zugang für Betriebspersonal
• Sensorik, Zutrittskontrolle oder Telemetrie
• Fernzugriff auf Switch, Laderegler und weitere Systemkomponenten
• Beleuchtung oder andere zeitweise aktive Nebenverbraucher

Nicht jeder Dienst benötigt dieselbe Priorität. Eine Kamera am Zufahrtsweg kann betriebswichtiger sein als ein zusätzlicher Access Point. Ebenso kann die Übertragung von Alarmmeldungen wichtiger sein als der permanente Videostream in maximaler Qualität.

Eine sinnvolle Planung teilt die Verbraucher deshalb in Versorgungsklassen ein:

Priorität	Typische Funktion	Verhalten bei Energiemangel
Kritisch	Management, Alarmübertragung, zentraler Backhaul	So lange wie technisch möglich aktiv halten
Hoch	ausgewählte Sicherheitskameras, wichtige Sensoren	Erst bei deutlich reduziertem Batteriestand abschalten
Mittel	zusätzliche Kameras oder lokale WLAN-Abdeckung	Frühzeitig und kontrolliert abschaltbar
Niedrig	Komfortfunktionen, Beleuchtung, nicht notwendige Zusatzgeräte	Erste Stufe des Lastabwurfs

Das Verfügbarkeitsziel muss ebenfalls konkret sein. „Rund um die Uhr“ allein reicht als Anforderung nicht aus. Zu klären sind unter anderem:

• Wie viele Tage mit geringer oder fehlender Solarernte sollen überbrückt werden?
• Welche Dienste müssen während dieser Zeit verfügbar bleiben?
• Darf die Videoqualität reduziert oder eine Kamera zeitweise deaktiviert werden?
• Wie schnell soll sich das System nach einer Entladung wieder vollständig erholen?
• Ist ein Vor-Ort-Einsatz zulässig, oder muss der Standort automatisch neu starten?
• Welche Umgebungsbedingungen sind bei Batterie, Elektronik und PV-Modulen zu berücksichtigen?

Aus diesen Antworten entsteht eine prüfbare Betriebsspezifikation. Sie bildet die Grundlage für Lastberechnung, Speichergröße und Abnahmetest.

Dauer-, intermittierende und Anlaufslasten erfassen

Die wichtigste Eingangsgröße ist der tägliche Energiebedarf. Dafür genügt es nicht, nur die Nennleistungen der Geräte zu addieren. Betriebsdauer, PoE-Verluste, wechselnde Betriebszustände und Anlaufspitzen müssen getrennt betrachtet werden.

Dauerlasten

Dauerlasten sind rund um die Uhr aktiv. Dazu zählen häufig:

• PoE-Switch und Managementelektronik
• Funk-Backhaul oder Mobilfunkrouter
• ständig aktive Kameras
• Netzwerkrekorder oder Edge-Computer
• Überwachungs- und Steuergeräte
• Wandlungs- und Bereitschaftsverluste

Für jeden Verbraucher wird die gemessene oder belastbar dokumentierte Leistungsaufnahme mit der täglichen Betriebszeit multipliziert:

Tagesenergie in Wh = Leistung in W × Betriebsstunden pro Tag

Bei einem PoE-Gerät muss die Rechnung die gesamte Energiekette berücksichtigen. Relevant ist nicht allein die Leistungsaufnahme am Endgerät, sondern die Energie, die Batterie und Laderegler tatsächlich bereitstellen müssen.

Intermittierende Lasten

Einige Verbraucher laufen nur zeitweise oder ändern ihre Leistungsaufnahme:

• IR-Beleuchtung bei Dunkelheit
• PTZ-Bewegungen und Objektverfolgung
• Heizung oder Lüftung im Gehäuse
• Ereignisbeleuchtung
• zeitgesteuerte Funk- oder WLAN-Dienste
• Wartungszugang und Diagnosegeräte

Solche Lasten sollten mit einem realistischen Betriebsprofil erfasst werden. Für die Winterauslegung kann beispielsweise eine längere Aktivität der IR-Beleuchtung relevant sein. Dabei sind projektspezifische Zeiten einzusetzen, nicht pauschale Annahmen.

Start- und Spitzenlasten

Anlaufspitzen erhöhen nicht unbedingt den täglichen Energiebedarf erheblich, können aber Schutzschaltungen oder Spannungswandler auslösen. Kritische Situationen entstehen beispielsweise, wenn nach einer Unterspannungsabschaltung alle Geräte gleichzeitig starten.

Zu prüfen sind:

• Einschaltstrom jedes Geräts
• gleichzeitiger Start mehrerer PoE-Verbraucher
• kurzfristige Spitzen eines Funkgeräts
• Anlauf von Lüftern, Heizungen oder Speichermedien
• Leistungsgrenze des PoE-Switches
• Strombelastbarkeit von Kabeln, Sicherungen und DC-Ausgängen

Eine Lasttabelle sollte daher mindestens Normalleistung, Spitzenleistung, Betriebsdauer, Versorgungsspannung und Prioritätsklasse enthalten. Messwerte am realen Gerät sind besonders hilfreich, weil Datenblattwerte nicht immer alle Betriebszustände abbilden.

Speicher, PV und Wiederaufladung für den ungünstigsten Monat auslegen

Ein Solarnetz muss für die ungünstigste geplante Betriebsperiode dimensioniert werden, nicht für den Jahresdurchschnitt. In Deutschland können niedrige Wintereinstrahlung, kurze Tage, Verschattung durch einen tiefen Sonnenstand sowie Schnee oder Verschmutzung den Energieertrag beeinflussen. Maßgeblich sind deshalb standortspezifische Einstrahlungs- und Horizontdaten.

Nennenergie ist nicht gleich nutzbare Energie

Eine Batterie mit einer Nennenergie von beispielsweise 1.920 Wh liefert nicht automatisch 1.920 Wh an die Netzwerkgeräte. Von der Nennenergie müssen mehrere Faktoren berücksichtigt werden:

• zulässige Entladetiefe gemäß Batteriespezifikation
• Batteriewirkungsgrad
• Verluste in Leitungen, Sicherungen und Steckverbindungen
• Wirkungsgrad von DC/DC-Wandlern oder Wechselrichtern
• temperaturabhängige Kapazität
• Eigenverbrauch von Laderegler und Management
• Reserve für Alterung und Unsicherheiten
• Abschaltschwellen des Systems

Die erforderliche nominale Speicherkapazität lässt sich grundsätzlich so strukturieren:

Nominale Speicherenergie ≥ Tageslast × Autonomietage ÷ nutzbarer Entladeanteil ÷ Gesamtwirkungsgrad

Die einzusetzenden Werte müssen aus den technischen Unterlagen der ausgewählten Komponenten und den Betriebsbedingungen des Projekts stammen. Eine pauschale Laufzeitangabe wäre ohne diese Daten nicht belastbar.

Als Architekturbeispiel dokumentiert das Maxsol-Solarsystem CS400150 mit 400-W-Modulkonfiguration und 1.920-Wh-LiFePO4-Batterie zwei 200-W-Module, eine 12,8-V-Batterie mit 150 Ah, MPPT-Regelung und vier DC12V-Ausgänge. Diese Nennwerte müssen gegen die berechnete Last, die gewünschte Autonomie, die Winterbedingungen und die Eingangsdaten sämtlicher Verbraucher geprüft werden.

PV-Leistung muss Last und Erholung abdecken

Die Solaranlage muss nicht nur den durchschnittlichen Tagesverbrauch liefern. Nach einer Schlechtwetterphase soll sie gleichzeitig die laufenden Verbraucher versorgen und die Batterie wieder laden.

Die Energiebilanz sollte daher drei Aufgaben getrennt abbilden:

1. Versorgung der täglichen Netzwerklast
2. Ausgleich aller Umwandlungs- und Leitungsverluste
3. Wiederaufladung der zuvor entnommenen Batteriereserve

Wird die PV-Anlage nur auf den normalen Tagesverbrauch ausgelegt, kann die Batterie nach mehreren schwachen Tagen dauerhaft in einem niedrigen Ladezustand bleiben. Das System funktioniert dann möglicherweise im Sommer, erreicht aber im Auslegungsmonat keine stabile Energiebilanz.

Zusätzlich sind elektrische Grenzwerte zu prüfen. Dazu gehören insbesondere maximale PV-Leerlaufspannung bei niedriger Auslegungstemperatur, zulässiger Eingangsstrom, MPPT-Arbeitsbereich und die Grenzen des Ladereglers. Weitere typische Planungsfehler behandelt der Leitfaden zu häufigen Fehlern bei netzunabhängigen Solarsystemen.

Hypothetischer Abnahmetest für den ungünstigsten Monat

Ein zweckmäßiger Abnahmetest bildet nicht das beste Wetter ab, sondern die geplante Belastungsgrenze. Ein hypothetisches Prüfverfahren kann so aussehen:

1. Alle Verbraucher werden mit dem vorgesehenen Tagesprofil betrieben.
2. Der verfügbare PV-Energieeintrag wird auf den projektierten Ertrag des ungünstigsten Monats begrenzt.
3. Anschließend wird die definierte Schlechtwetterperiode mit stark reduziertem Solarertrag simuliert.
4. Das System muss kritische Lasten weiter versorgen und niedrig priorisierte Lasten in der festgelegten Reihenfolge abschalten.
5. Nach Rückkehr des vorgesehenen Solarertrags muss die Anlage den Normalbetrieb kontrolliert wiederherstellen.
6. Dabei wird geprüft, ob die Batterie innerhalb des projektierten Zeitfensters wieder den festgelegten Ladezustand erreicht.
7. Sämtliche Unterspannungsereignisse, Neustarts, Portzustände und Kommunikationsausfälle werden protokolliert.

Die konkreten Einstrahlungswerte, Testdauer und Bestehenskriterien gehören in die Projektspezifikation. Sie dürfen nicht aus einem allgemeinen Produktnamen oder einer theoretischen Batteriekapazität abgeleitet werden.

PoE-Switching, Backhaul und Lastprioritäten planen

In einem autarken Netzwerk ist der PoE-Switch zugleich Datenverteiler und Teil des Energiemanagements. Neben Portzahl und Datenrate sind deshalb PoE-Budget, Eingangsspannung, Portsteuerung, Überwachung und Wiederanlaufverhalten entscheidend.

Für die Switch-Auswahl sollten Planer mindestens prüfen:

• Anzahl und Geschwindigkeit der benötigten Kupferports
• SFP-Anforderungen für Glasfaser-Uplinks
• gesamtes PoE-Leistungsbudget
• Leistungsbedarf je Port und unterstützte PoE-Verfahren
• Eingangs- und Ausgangsspannungen
• Fernabschaltung oder Neustart einzelner Ports
• VLAN-, Loop- und Managementanforderungen
• Verhalten bei Unterspannung und Spannungsrückkehr
• Temperatur- und Gehäuseanforderungen am Standort

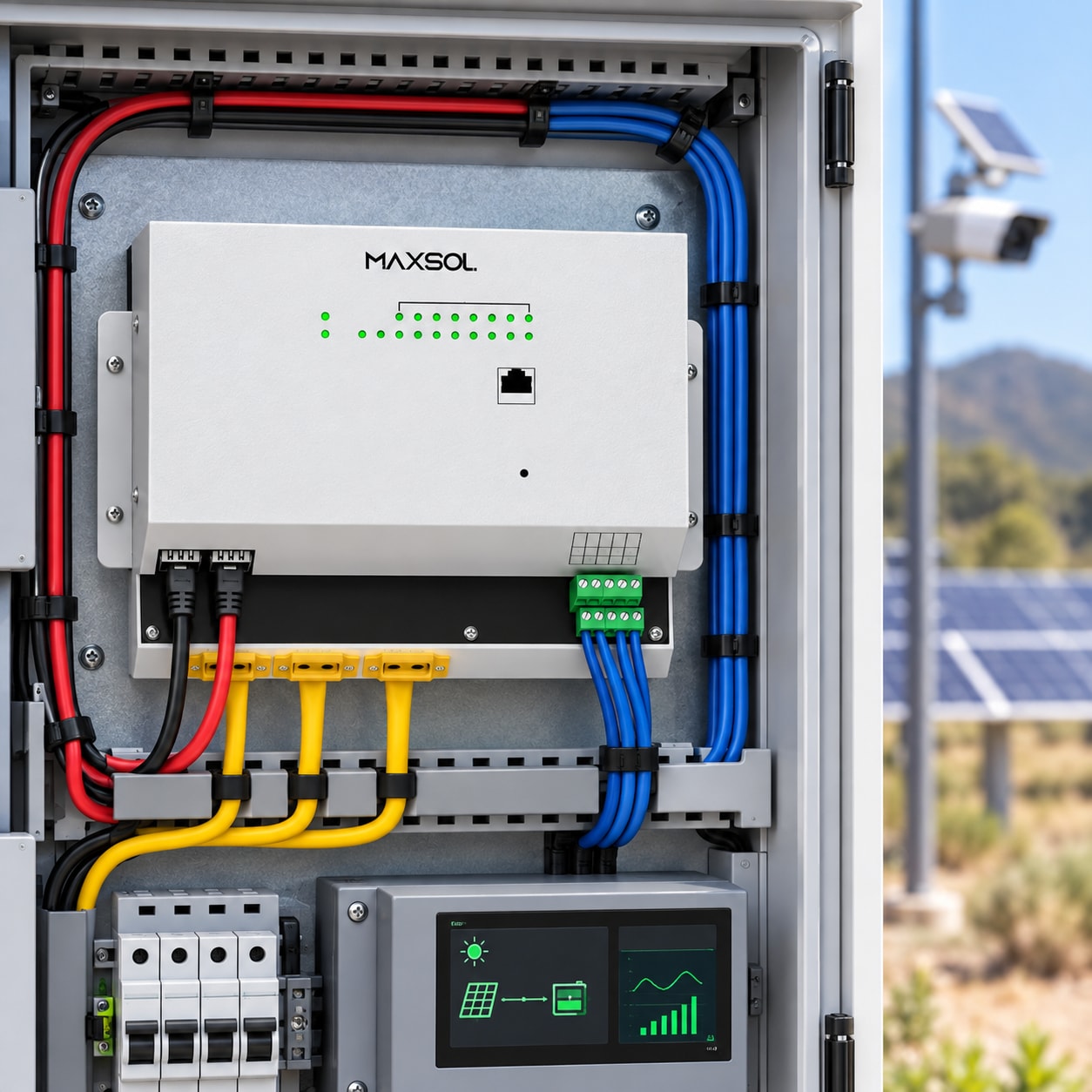

Der verwaltete Solar-Industrie-PoE-Switch IOT2802SFG-S dokumentiert acht Gigabit-PoE-Ports, zwei SFP-Ports, ein PoE-Budget von 120 W, 90W BT-Unterstützung sowie PV- und Batterieüberwachung. Für die Ports 3 und 4 ist 24-V- oder 48-V-PoE konfigurierbar.

Besonders wichtig ist seine dokumentierte PV- und Batterieschnittstelle von DC22–29,2V. Ein Solarkit mit 12,8-V-Batterie ist daher kein direkt kompatibler Eingang für dieses Gerät. Das zuvor genannte 12,8-V-System und dieser Switch sind alternative Architekturbeispiele und kein validiertes Komplettpaket. Ein eventuell eingesetzter Spannungswandler müsste hinsichtlich Eingangsbereich, Ausgangsspannung, Dauer- und Spitzenleistung, Wirkungsgrad, Schutzkonzept und Umgebungsbedingungen separat ausgelegt werden.

Weitere Auswahlkriterien für Kameraanwendungen beschreibt der Leitfaden zu Solar-PoE-Switches für abgelegene IP-Kameranetze.

Funk-Backhaul separat berechnen

Ein drahtloser Backhaul spart Tiefbau und Kabelwege, benötigt aber eine eigene Funkplanung. Sichtverbindung allein reicht nicht immer aus. Zu berücksichtigen sind:

• freie Fresnelzone
• Entfernung und Geländeverlauf
• Antennenhöhe und präzise Ausrichtung
• Vegetation und saisonale Veränderungen
• Kanalbelegung und lokale Störungen
• erforderlicher Datendurchsatz
• Link-Budget und geplante Reserve
• Blitz-, Überspannungs- und Erdungskonzept
• Leistungsaufnahme im Normal- und Volllastbetrieb

Die 5,8-GHz-Wireless-CPE CPE295 dokumentiert eine gerichtete 2×2-MIMO-Antenne mit 14 dBi, einen Gigabit-LAN-Port und eine Volllastaufnahme von 6,5 W. Ob sie eine konkrete Strecke zuverlässig abdeckt, hängt dennoch von Funkprofil, Störumgebung, Montage, Gegenstelle und erforderlichem Durchsatz ab.

Auch eine vergleichsweise kleine Dauerlast ist energetisch relevant: Ein permanent aktives Funkgerät beeinflusst die Tagesenergie an 24 Stunden und darf nicht nur als Zubehörposition betrachtet werden.

Lastabwurf und Wiederanlauf festlegen

Ein klarer Stufenplan verhindert, dass alle Dienste gleichzeitig ausfallen:

Energiestatus	Vorgesehene Reaktion
Normal	Alle freigegebenen Verbraucher aktiv
Eingeschränkt	Komfort- und Nebenlasten deaktivieren
Kritisch	Nur Backhaul, Management und priorisierte Endgeräte versorgen
Schutzabschaltung	Batterie gemäß festgelegter Unterspannungsgrenze schützen
Erholung	Zuerst Management und Backhaul, danach priorisierte PoE-Ports starten
Normalisierung	Weitere Lasten zeitversetzt und nach stabilem Ladezustand zuschalten

Die Schaltschwellen sollten Hysterese und Mindestwartezeiten enthalten. Andernfalls können Wolken oder kurzzeitige Lastspitzen zu ständigem Ein- und Ausschalten führen.

Energiezustand, Fehler und kontrollierte Erholung überwachen

Fernüberwachung ist an schwer zugänglichen Standorten Teil der Verfügbarkeit. Sie sollte nicht nur melden, dass ein Gerät offline ist, sondern erkennen helfen, warum es ausgefallen ist.

Sinnvolle Mess- und Statuswerte sind:

• Batteriespannung und, sofern verfügbar, Ladezustand
• PV-Spannung, PV-Strom und Ladeleistung
• Laststrom oder Energieverbrauch
• Status einzelner PoE-Ports
• Temperatur im Gehäuse und an sensiblen Komponenten
• Zustand des Funk-Backhauls
• wiederholte Neustarts oder Unterspannungsereignisse
• Dauer seit dem letzten erfolgreichen Kontakt

Alarmgrenzen sollten mehrere Zustände unterscheiden: Warnung, Lastabwurf, kritischer Betrieb und Schutzabschaltung. Eine einzelne Meldung „Standort nicht erreichbar“ hilft wenig, wenn dieselbe Verbindung für die Übertragung des Energiealarms benötigt wird. Wo das Risiko dies rechtfertigt, kann ein unabhängiger, besonders sparsamer Meldeweg eingeplant werden.

Nach einer Abschaltung ist ein geordneter Neustart erforderlich. Eine geeignete Reihenfolge lautet typischerweise:

1. Energie- und Managementsystem stabilisieren
2. zentralen Switch starten
3. Backhaul-Verbindung herstellen
4. Überwachung und kritische Sensorik aktivieren
5. priorisierte Kameras zuschalten
6. weitere PoE-Verbraucher zeitversetzt starten
7. Nebenlasten erst bei ausreichender Energiereserve freigeben

Diese Reihenfolge reduziert gleichzeitige Einschaltspitzen und stellt frühzeitig den Fernzugriff wieder her. Ob ein Switch die dafür nötige Portsteuerung und Automatisierung bietet, muss anhand seiner tatsächlichen Managementfunktionen bestätigt werden.

Standort übergeben, testen und langfristig warten

Vor der Übergabe sollte das System als vollständige Einheit getestet werden. Einzelprüfungen von Solarmodul, Batterie oder Funkgerät ersetzen keinen End-to-End-Test.

Zur Abnahme gehören mindestens:

• 24-Stunden-Lastprofil mit allen Betriebszuständen
• dokumentierte Normal-, Spitzen- und Startleistung
• Test aller Lastabwurfstufen
• Unterspannungsabschaltung und kontrollierte Rückkehr
• Wiederanlauf nach vollständigem Energieausfall
• Portweise Prüfung der PoE-Verbraucher
• Funkprüfung unter realistischer Datenlast
• Prüfung der Fernüberwachung und Alarmwege
• Kontrolle von Polarität, Sicherungen und Leitungsquerschnitten
• Dokumentation aller konfigurierten Schwellen
• Prüfung der mechanischen Befestigung und Wartungszugänge

Für den Betrieb sollten Schaltplan, IP-Plan, Portbelegung, Zugangsdatenverwaltung, Ersatzteilliste und Wiederherstellungsverfahren am zentralen Dokumentationsort hinterlegt werden. Kennzeichnungen an Kabeln und Sicherungen verkürzen spätere Serviceeinsätze.

Sinnvolle Ersatzteile richten sich nach Ausfallrisiko und Anfahrtsaufwand. Dazu können passende Sicherungen, Überspannungsschutzkomponenten, vorkonfigurierte Netzwerkgeräte, Steckverbinder, Kabel und Befestigungsteile gehören. Batterien oder andere Komponenten dürfen nur durch elektrisch und mechanisch geeignete Varianten ersetzt werden.

Der Wartungsplan sollte standortabhängig folgende Punkte abdecken:

• Verschmutzung, Verschattung und mechanischen Zustand der PV-Module
• Korrosion, Feuchtigkeit und Kondensation im Gehäuse
• lockere Anschlüsse und beschädigte Leitungen
• Batteriezustand und auffällige Spannungsverläufe
• Ausrichtung und Befestigung der Funkantenne
• Firmware- und Konfigurationsstand
• gespeicherte Energiealarme und wiederkehrende Neustarts
• freie Lüftungswege und Zustand von Filtern oder Dichtungen
• Erreichbarkeit und Sicherheit des Wartungszugangs

Ein belastbares 24/7-Solarnetz ist damit kein statischer Aufbau. Es ist ein System aus Energieplanung, Netzwerkarchitektur, priorisiertem Betrieb, Telemetrie und regelmäßiger Wartung.
