CCTV an abgelegenen Standorten: Installationskosten senken

Um die Installationskosten einer Remote-CCTV-Anlage zu reduzieren, sollten Sie nicht einzelne Komponenten, sondern vollständige, technisch gleichwertige Lösungen vergleichen. Entscheidend sind Energieversorgung, Datenanbindung, Tiefbau, Montage, Inbetriebnahme sowie sämtliche Wartungs- und Ersatzkosten über den vorgesehenen Nutzungszeitraum.

Netzstrom ist nicht automatisch günstiger als Solarstrom, und eine Funkstrecke ist nicht grundsätzlich wirtschaftlicher als ein Kabel. Die niedrigsten Lebenszykluskosten entstehen meist durch eine standortbezogene Kombination aus vorhandener Infrastruktur, möglichst kurzen Leitungswegen, passender PoE-Verteilung und einer sorgfältig geprüften Strom- und Backhaul-Lösung.

Vergleichbaren Umfang und belastbare Kostenbasis festlegen

Vor dem Kostenvergleich muss für alle Varianten dieselbe technische Aufgabe definiert werden. Andernfalls wird beispielsweise ein einfacher Solarsatz mit einem vollständig erschlossenen Netzanschluss verglichen, obwohl Laufzeit, Überwachung oder Redundanz nicht übereinstimmen.

Zur gemeinsamen Planungsgrundlage gehören:

Anzahl und Leistungsaufnahme der Kameras
benötigte PoE-Klassen und Leistungsreserve
zusätzliche Verbraucher wie Switch, Funkgerät, Heizung oder Beleuchtung
gewünschte Auflösung, Bildrate und Aufzeichnungsart
Entfernung zum nächsten Strom- und Netzanschlusspunkt
Montagehöhe und Anzahl der benötigten Masten
verfügbare Kabeltrassen und Leerrohre
Sichtverbindung für Richtfunk
erforderliche Betriebszeit bei Netzausfall oder schwacher Solarernte
Umgebungstemperaturen, Verschattung, Wind- und Wetterbelastung
Anforderungen an Fernüberwachung, Neustart und Diagnose
vorgesehener Betrachtungszeitraum der Kostenrechnung

Wichtig ist die Trennung von Energie und Datenübertragung: PoE ist eine Methode zur Verteilung elektrischer Leistung und von Ethernet-Daten – keine Energiequelle. Ein PoE-Switch kann aus dem öffentlichen Netz, einer Batterie, einer Solaranlage oder einem geeigneten Hybridsystem versorgt werden.

Transparente Lebenszyklus-Kostenrechnung

Eine brauchbare Kalkulation erfasst nicht nur Einkaufspreise. Verwenden Sie für jede Alternative dasselbe Arbeitsblatt:

Kostenblock	Einmalige Kosten	Laufende oder spätere Kosten
Standortvorbereitung	Vermessung, Genehmigungsabstimmung, Baustelleneinrichtung	erneute Zugangs- oder Flächennutzungskosten
Tiefbau	Graben, Bohrung, Leerrohr, Wiederherstellung	Reparatur beschädigter Trassen
Netzanschluss	Anschlussleitung, Zählerplatz, Verteilung, Schutztechnik	Grund- und Verbrauchskosten
Masten und Halterungen	Mast, Fundament, Klemmen, Gehäuse	Korrosionskontrolle, Nachjustierung
Stromversorgung	Netzteil, PoE-Hardware, Solar- oder Batteriesystem	Energiebezug, Batterie- und Netzteilersatz
Backhaul	Kupfer, Glasfaser, Medienwandler oder Funkhardware	Leitungsentgelt, Funkwartung, Abonnements
Montage	Fahrt, Personal, Hebetechnik, Verkabelung	zusätzliche Anfahrten und Reparaturen
Inbetriebnahme	Konfiguration, Ausrichtung, Abnahme	spätere Neukonfiguration
Betrieb	zunächst meist keine	Monitoring, SIM- oder Cloudkosten, Support
Ersatzteile	Erstbevorratung	Akkus, Überspannungsschutz, Funk- oder PoE-Geräte

Eine einfache Vergleichsformel lautet:

Lebenszykluskosten = Planung + Material + Tiefbau + Montage + Inbetriebnahme + laufende Kosten + erwartete Wartung + Ersatzbeschaffungen

Restwerte oder Rückbaukosten können ergänzt werden, wenn sie für das Projekt relevant sind. Werden Kosten über viele Jahre betrachtet, sollte die Beschaffung außerdem festlegen, ob zukünftige Ausgaben nominal oder als Barwert angesetzt werden.

Netzanschluss und Solarstrom sachgerecht vergleichen

Ein vorhandener, nutzbarer Stromanschluss ist häufig die einfachste Lösung. Muss die Versorgung jedoch erst über eine lange Strecke hergestellt werden, können Erdarbeiten, Schutzmaßnahmen und Abstimmungen den Preis der eigentlichen CCTV-Hardware deutlich übersteigen.

Solarstrom kann solche Arbeiten vermeiden. Er ist aber nur wirtschaftlich, wenn Lastprofil, Aufstellort, Verschattung, Temperaturen, Wartungszugang und notwendige Autonomie zusammenpassen.

Entscheidungsmatrix für drei Versorgungsvarianten

Kriterium	Netzgespeistes PoE	Autarkes Solarsystem mit PoE-Verteilung	Standortbezogene Hybridlösung
Energiequelle	vorhandenes oder neu erschlossenes Stromnetz	Solarmodul und Batterie	Kombination verschiedener Quellen oder Versorgungskonzepte
Typische Stärke	kontinuierliche Versorgung bei vorhandenem Anschluss	vermeidet lange Stromtrassen an geeigneten Standorten	nutzt vorhandene Infrastruktur nur dort, wo sie sinnvoll ist
Größte Anfangskosten	Netzverlängerung, Tiefbau und Elektroinstallation	Modul, Batterie, Regler, Mast und Gehäuse	zusätzliche Schnittstellen und komplexere Planung
Laufende Kosten	Strombezug und gegebenenfalls Grundkosten	Inspektion und spätere Batterieersetzung	abhängig von der gewählten Kombination
Zentrale Planungsrisiken	Anschlussaufwand, Trassenverfügbarkeit, Ausfall des Versorgungsnetzes	Verschattung, saisonale Erträge, Ladetemperaturen und Lastspitzen	Fehlanpassung zwischen Teilanlagen
Geeignet, wenn	ein belastbarer Anschluss nahe am Standort vorhanden ist	Solarzugang und ausreichende Speicherdimensionierung nachgewiesen sind	mehrere Kamerastandorte unterschiedliche Bedingungen haben
Weniger geeignet, wenn	eine neue, lange Trasse erforderlich ist	Standort stark verschattet oder Wartung kaum möglich ist	die zusätzliche Komplexität keinen Kostenvorteil erzeugt

Eine praktikable Hybridlösung muss nicht bedeuten, dass jeder Mast zwei Energiequellen erhält. Möglich ist beispielsweise, einen zentralen Aufzeichnungspunkt über das Stromnetz zu versorgen und nur einzelne, schwer erschließbare Außenstationen solar zu betreiben. Eine andere Variante ist die Nutzung vorhandener Netzversorgung an geeigneten Standorten, während abgelegene Punkte per Funk und eigenständiger Energieversorgung angebunden werden.

Solarsysteme nicht nur nach Nennleistung auswählen

Für die Dimensionierung wird zunächst der tägliche Energiebedarf aller Verbraucher benötigt:

Täglicher Energiebedarf = Summe der durchschnittlichen Verbraucherleistung × Betriebsstunden pro Tag

Danach sind Umwandlungsverluste, Eigenverbrauch der Elektronik, ungünstige Wetterphasen, Temperaturgrenzen und eine geeignete Reserve zu berücksichtigen. Die Nennenergie einer Batterie entspricht nicht der tatsächlich nutzbaren und an die Endgeräte gelieferten Energie. Daraus lässt sich weder eine universelle Autonomie noch eine garantierte Rund-um-die-Uhr-Laufzeit ableiten.

Als Auswahlbeispiel dokumentiert das Maxsol CS12060 Solarsystem mit 120-W-Modul und 768-Wh-LiFePO4-Batterie ein monokristallines 120-W-Modul, eine 12,8-V-/60-Ah-Batterie mit 768 Wh Nennenergie, einen MPPT-Regler und drei DC-12-V-Ausgänge. RS485 ist optional.

Diese Angaben ersetzen keine Systemauslegung. Vor der Spezifikation sind das aktuelle Datenblatt und die gelieferte Konfiguration zu prüfen – insbesondere die zulässigen PV-Spannungs-, Strom- und Leistungsgrenzen des Reglers, die Ladetemperaturen und die Schutzfunktionen der Batterie. Das System ist ein Auswahlbeispiel und nicht automatisch mit einer bestimmten Kamera-, Switch- oder Funkkonfiguration kompatibel.

Funk-Backhaul gegen neue Datenkabel abwägen

Die Datenanbindung sollte unabhängig von der Energieversorgung bewertet werden. Ein solarbetriebener Kameramast kann per Funk, Glasfaser oder unter geeigneten Bedingungen auch über Kupfer angebunden werden. Ebenso kann eine netzgespeiste Kamera einen Funk-Backhaul verwenden.

Vorhandene Kabel zuerst prüfen

Die Wiederverwendung einer vorhandenen Infrastruktur ist oft die kostengünstigste Option, sofern Zustand und Leistungsfähigkeit bestätigt werden. Zu kontrollieren sind unter anderem:

Kabeltyp und reale Streckenlänge
Belegung und Zustand von Paaren oder Fasern
Steckverbinder, Spleiße und Übergabepunkte
Überspannungs- und Potenzialausgleichskonzept
verfügbare Bandbreite
PoE-Leistungsbedarf am entfernten Ende
Umgebungsbedingungen entlang der Trasse
Zugänglichkeit für spätere Reparaturen

Bei größeren Kupferstrecken hängt die passende Architektur von Kabelqualität, PoE-Budget, Zwischenpunkten und Überspannungsrisiken ab. Der Beitrag über Long-Range-PoE für IP-Kameras bis zu größeren Entfernungen erläutert die relevanten Transport- und Leistungsfragen ausführlicher.

Glasfaser ist besonders interessant, wenn hohe Bandbreite, elektrische Trennung oder längere Strecken erforderlich sind. Allerdings benötigen entfernte Endpunkte weiterhin eine lokale Energieversorgung. Hinweise zur Auswahl von Transceivern, Fasertypen und Uplink-Strukturen enthält der Leitfaden zu SFP-Uplinks in CCTV-Glasfasernetzen.

Wann Funk wirtschaftlich sein kann

Eine Punkt-zu-Punkt-Funkstrecke kann Tiefbau und lange Kabelwege vermeiden, wenn:

eine stabile Sichtverbindung vorhanden ist,
beide Montagepunkte dauerhaft zugänglich sind,
Befestigungen ausreichend steif ausgeführt werden können,
das Frequenzumfeld vor Ort geprüft wurde,
die benötigte Nutzdatenrate mit Reserve erreichbar ist,
Strom an beiden Funkendpunkten verfügbar ist,
örtliche Funkvorgaben und zulässige Einstellungen eingehalten werden.

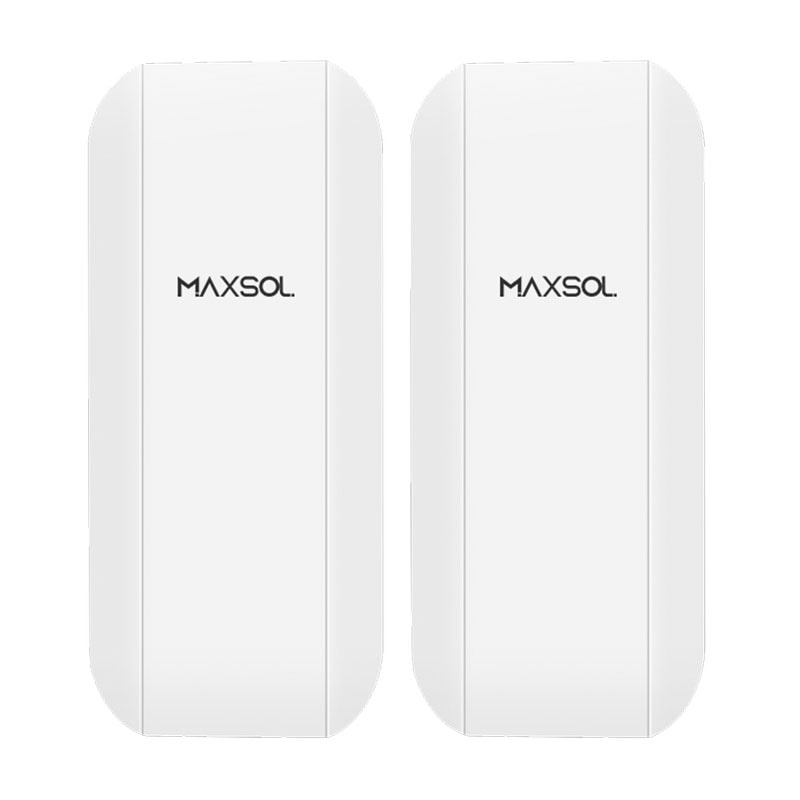

Das Maxsol CPE295 5,8-GHz-Wireless-CPE dokumentiert eine 2×2-MIMO-Richtantenne mit 14 dBi, einen Gigabit-LAN-Port sowie Stromversorgung über IEEE 802.3af/at oder 9–48 V DC. Die angegebene Leistungsaufnahme unter Volllast beträgt 6,5 W.

Produktbezeichnungen zu Reichweite oder Funkrate garantieren weder eine bestimmte Entfernung am Projektstandort noch den tatsächlich nutzbaren Datendurchsatz. Vor dem Einsatz sind Sichtverbindung, Fresnelzone, Störpegel, Kanalplanung und örtliche Funkregeln zu prüfen. Das CPE295 und das zuvor genannte Solarsystem sind separate Auswahlbeispiele und kein als kompatibel getestetes Komplettpaket.

Neue Kabel sind häufig vorzuziehen, wenn die Strecke einfach zugänglich ist, mehrere Kameras gebündelt werden sollen oder eine Funkverbindung durch Vegetation, Bauwerke beziehungsweise wechselnde Hindernisse beeinträchtigt würde.

Wiederholte Anfahrten durch Standortprüfung und Vortests vermeiden

Bei abgelegenen CCTV-Projekten können zusätzliche Fahrten, Hebetechnik und Wartezeiten teurer werden als einzelne Netzwerkkomponenten. Eine strukturierte Vorprüfung reduziert dieses Risiko.

Standortaufnahme

Dokumentieren Sie vor der Materialbestellung:

Kameraposition, Blickrichtung und Montagehöhe
verfügbare Stromquellen und Leitungswege
potenzielle Verschattung im Tages- und Jahresverlauf
Sichtlinie und Hindernisse einer möglichen Funkstrecke
Kabellängen einschließlich vertikaler Wege und Reserven
Platz für Gehäuse, Batterien, Regler und Servicezugang
Erdungs-, Potenzialausgleichs- und Überspannungskonzept
Zufahrt, benötigte Hebetechnik und zulässige Arbeitszeiten
Mobilfunkempfang, falls dieser für Management oder Backhaul vorgesehen ist
Möglichkeiten zur späteren Wartung ohne Betriebsunterbrechung

Fotos, Höhenangaben, Kabellisten und eine eindeutige Portzuordnung sollten Bestandteil der Projektunterlagen sein. Bei Funkstrecken reicht eine Kartenlinie nicht aus; die tatsächliche Sichtverbindung ist vor Ort zu bewerten.

Vorkonfiguration auf der Werkbank

Vor der Fahrt zum Standort sollten möglichst viele Funktionen im kontrollierten Umfeld geprüft werden:

Kameras am vorgesehenen PoE-Port starten
gesamtes PoE-Budget mit Reserve kontrollieren
VLANs, IP-Adressen und Managementzugänge konfigurieren
Funkgeräte koppeln und Konfiguration sichern
Aufzeichnung und Zeitabgleich testen
Neustart nach Spannungsunterbrechung prüfen
Kabel und Ports eindeutig beschriften
Firmwarestände und Konfigurationsdateien dokumentieren
Ersatzstecker, Patchkabel, Sicherungen und Montagematerial vorbereiten

Ein Werkbanktest bildet weder Funkbedingungen noch Solarertrag am Einsatzort vollständig ab. Er beseitigt jedoch vermeidbare Konfigurations-, Verkabelungs- und Zuordnungsfehler vor der Montage.

Wartung, Ersatzteile und Betriebskosten einbeziehen

Die günstigste Erstinstallation kann über die Nutzungsdauer zur teuersten Variante werden. Relevant sind nicht nur planmäßige Arbeiten, sondern auch die Kosten und Folgen eines ungeplanten Ausfalls.

Für jede Variante sollten mindestens folgende Punkte bewertet werden:

regelmäßige Reinigung von Solarmodulen oder Gehäusen
Kontrolle von Kabelverschraubungen, Dichtungen und Halterungen
Nachausrichtung oder Prüfung von Funkstrecken
Zustand von Netzteilen, PoE-Komponenten und Überspannungsschutz
Batterieprüfung und geplanter Ersatz
Vegetationskontrolle an Solar- und Funkstandorten
Cloud-, SIM-, Plattform- oder Leitungsgebühren
Fernüberwachung und Alarmierung
Arbeitszeit und Anfahrt für Wartung
benötigte Ersatzteile und deren Lagerhaltung
Ausfallkosten oder temporäre Ersatzüberwachung

Die Batterielebensdauer darf nicht pauschal aus der Zellchemie abgeleitet werden. Temperatur, Ladezustand, Entladetiefe, Ladeprofil und Systemkonfiguration beeinflussen den Austauschbedarf. Verbindliche Werte sind anhand der aktuellen Produktunterlagen und der konkreten Betriebsbedingungen zu prüfen.

Fernüberwachung kann Betriebskosten senken, wenn sie vor einer Anfahrt erkennen lässt, ob ein Problem an der Stromversorgung, der Funkstrecke, dem PoE-Port oder der Kamera liegt. Dafür müssen jedoch Managementfunktionen, Telemetrie-Schnittstellen und Plattformkosten bereits bei der Auswahl berücksichtigt werden.

Niedrigste technisch tragfähige Lebenszykluskosten wählen

Die wirtschaftlichste Lösung ist die kostengünstigste Variante, die alle technischen Mindestanforderungen nachweislich erfüllt. Ein sinnvoller Auswahlprozess besteht aus sechs Schritten:

Mindestanforderungen festlegen: Kameralast, Datenrate, Verfügbarkeit, Aufbewahrung und Umgebungsbedingungen definieren.
Nicht tragfähige Varianten ausschließen: Lösungen ohne ausreichende Energie, Sichtverbindung, Bandbreite oder Wartungszugang nicht weiterrechnen.
Gleichen Umfang vergleichen: Netz, Solar und Hybrid mit identischen Kameras, Betriebszeiten und Backhaul-Anforderungen kalkulieren.
Alle Lebenszykluskosten erfassen: Tiefbau, Montage, Energie, Abonnements, Inspektionen und Ersatzteile berücksichtigen.
Risiken bewerten: Zusätzliche Anfahrten, Verschattung, Funkstörungen, Kabelschäden und Lieferantenabhängigkeiten sichtbar machen.
Entscheidung dokumentieren: Annahmen, Reserven und offene Prüfungen nachvollziehbar festhalten.

Typische Fehlentscheidungen entstehen, wenn nur der Anschaffungspreis betrachtet, die Batterie anhand ihrer Nennenergie bewertet oder Funk anhand einer Reichweitenbezeichnung ausgewählt wird. Ebenso riskant ist es, vorhandene Kabel ungeprüft wiederzuverwenden oder für jeden Standort dieselbe Architektur vorzuschreiben.

In vielen Projekten führt nicht eine einzige Technologie zum niedrigsten Preis. Wirtschaftlicher kann eine gemischte Architektur sein: vorhandene Trassen dort weiterverwenden, wo ihre Eignung bestätigt wurde, Glasfaser für leistungsfähige Hauptverbindungen einsetzen, Funk nur bei belastbarer Sichtverbindung nutzen und Solarstrom auf Standorte begrenzen, an denen eine fundierte Energiebilanz möglich ist.

Als nächster Schritt lassen sich die verlinkten Maxsol-Auswahlbeispiele mit der eigenen Portanzahl, Verbraucherlast, Übertragungsdistanz, Stromversorgung, Umgebung und den benötigten Managementfunktionen abgleichen. Maßgeblich bleiben dabei die aktuellen Datenblätter, die tatsächlich gelieferte Konfiguration und eine standortspezifische Systemprüfung.
