Solar-CCTV auf Baustellen planen und sicher versetzen

Solar-CCTV auf Baustellen funktioniert zuverlässig, wenn Strombedarf, solare Nachladung, Datenverbindung und Montage nicht nur für den ersten Standort, sondern für jede Bauphase geplant werden. Entscheidend sind ein realistisches 24-Stunden-Lastprofil, ausreichend freie Solarfläche, eine versetzbare Konstruktion und eine dokumentierte Wiederinbetriebnahme nach jedem Umzug.

Die häufigsten Probleme entstehen nicht bei der Erstmontage. Neue Gebäudeteile verschatten das Solarmodul, Container oder Krane unterbrechen Funkstrecken, Nachtbeleuchtung erhöht die Kameralast und eine scheinbar kleine Standortänderung verlängert Kabelwege. Deshalb sollte ein temporäres Überwachungssystem als modulares, regelmäßig neu zu prüfendes System geplant werden.

Anforderungen der temporären Baustellenüberwachung erfassen

Vor der Produktauswahl muss feststehen, was die Überwachung an jedem Bauabschnitt tatsächlich leisten soll. Eine allgemeine Vorgabe wie „eine Kamera am Zugang“ reicht nicht aus, um Stromversorgung, Montage oder Datenanbindung belastbar auszulegen.

Erfassen Sie für jeden vorgesehenen Standort:

zu überwachende Bereiche und notwendige Blickwinkel,
Betriebszeiten und erforderlichen Nachtbetrieb,
Kameraanzahl sowie Leistungsaufnahme je Betriebszustand,
lokale Aufzeichnung, Fernzugriff oder beides,
geplante Standdauer an jeder Position,
voraussichtliche Umzugstermine,
mögliche Montagepunkte für Kamera, Antenne und Solarmodul,
zu erwartende Veränderungen durch Gerüste, Rohbau, Container und Materiallager,
Diebstahl- und Manipulationsrisiken,
vorhandene Mobilfunk-, WLAN-, Richtfunk-, Kupfer- oder Glasfaseranbindungen.

Bauphasen statt nur einen Endstand planen

Ein Lageplan sollte nicht nur den aktuellen Zustand zeigen. Sinnvoll ist eine einfache Phasenkarte mit den vorgesehenen Kamerapositionen für Erdarbeiten, Rohbau, Ausbau und abschließende Außenarbeiten.

Kennzeichnen Sie auf jeder Karte:

Kamerastandort und Blickrichtung,
Solarmodulposition und erwartete Verschattungsquellen,
Datenstrecke und Gegenstelle,
Kabelführung und maximale geplante Länge,
sicheren Wartungszugang,
Hebe- oder Transportpunkte der mobilen Einheit.

So wird früh sichtbar, ob ein System als komplette Einheit versetzt werden kann oder ob Solarmodul, Kamera und Funktechnik getrennt montiert werden müssen.

Sicherheitsziel und technische Auslegung trennen

Nicht jede Kamera muss permanent hochauflösend übertragen. Je nach Sicherheitskonzept können lokale Aufzeichnung, ereignisbasierte Übertragung oder kontinuierlicher Fernzugriff unterschiedliche Anforderungen an Energie und Backhaul stellen.

Die technische Planung sollte außerdem keine rechtliche Freigabe ersetzen. Erfassungsbereiche, Aufbewahrung und Zugriff auf Aufnahmen müssen projektbezogen mit den zuständigen Stellen abgestimmt werden.

Kamera-, Funk- und Nachtlasten budgetieren

Die Energiebilanz muss alle Verbraucher über einen vollständigen Tag erfassen. Dazu gehören nicht nur die Kamera, sondern auch Funkgerät, Router, Speicher, PoE-Wandler, Heizung oder Lüftung eines Gehäuses sowie Verluste in Spannungswandlern und Leitungen.

Bei Kameras sind mindestens drei Betriebszustände relevant:

Tagesbetrieb ohne Infrarotbeleuchtung,
Nachtbetrieb mit IR-LEDs oder zusätzlicher Beleuchtung,
kurzfristige Spitzen durch Schwenken, Zoomen, Heizen oder Einschalten von Verbrauchern.

Verwenden Sie nach Möglichkeit die maximale dokumentierte Leistungsaufnahme jedes Geräts. Ein Netzteilaufdruck allein beschreibt nicht zwingend den tatsächlichen Verbrauch, kann aber eine obere Grenze für die erste Prüfung liefern.

Beispiel für eine Lastrechnung

Das folgende Rechenbeispiel verwendet rein hypothetische Annahmen und keine gemessenen Produktwerte:

Verbraucher	Angenommene Leistung	Angenommene Betriebszeit	Tagesenergie
Kamera am Tag	8 W	12 h	96 Wh
Kamera mit Nachtfunktion	14 W	12 h	168 Wh
Funkgerät	6,5 W	24 h	156 Wh
Zwischensumme			420 Wh
Angenommene Reserve für Wandlung und Leitungen	15 %		63 Wh
Hypothetischer Planungswert			483 Wh/Tag

Die Berechnung zeigt, warum die Nennenergie einer Batterie nicht direkt mit garantierter Laufzeit gleichgesetzt werden darf. Nutzbare Energie hängt unter anderem von Ladezustand, Temperatur, Abschaltgrenzen, Alterung, Verkabelung und Umwandlungsverlusten ab.

Das Maxsol CS12060 Solarsystem mit 120-W-Modul und 768-Wh-LiFePO4-Batterie ist ein mögliches Auswahlbeispiel. Dokumentiert sind ein monokristallines 120-W-Solarmodul, eine 12,8-V-/60-Ah-Batterie mit nominal 768 Wh, ein MPPT-Regler und drei 12-V-DC-Ausgänge; RS485 ist optional. Diese Nennwerte sind keine Garantie für eine bestimmte Autonomie. Vor der Auslegung sind die aktuellen Grenzwerte des Reglers für PV-Spannung, Strom und Leistung sowie Ladetemperaturen und Schutzfunktionen zu prüfen.

PoE-Spannung und Protokoll nicht verwechseln

Eine Kamera kann mechanisch über einen RJ45-Anschluss verbunden sein und trotzdem elektrisch inkompatibel bleiben. Prüfen Sie:

erforderliche Eingangsspannung der Kamera,
aktive oder passive PoE-Versorgung,
Polarität und Pinbelegung,
Leistungsbedarf bei Nacht und beim Start,
zulässigen Spannungsabfall über die Leitung,
Erdungs- und Überspannungskonzept.

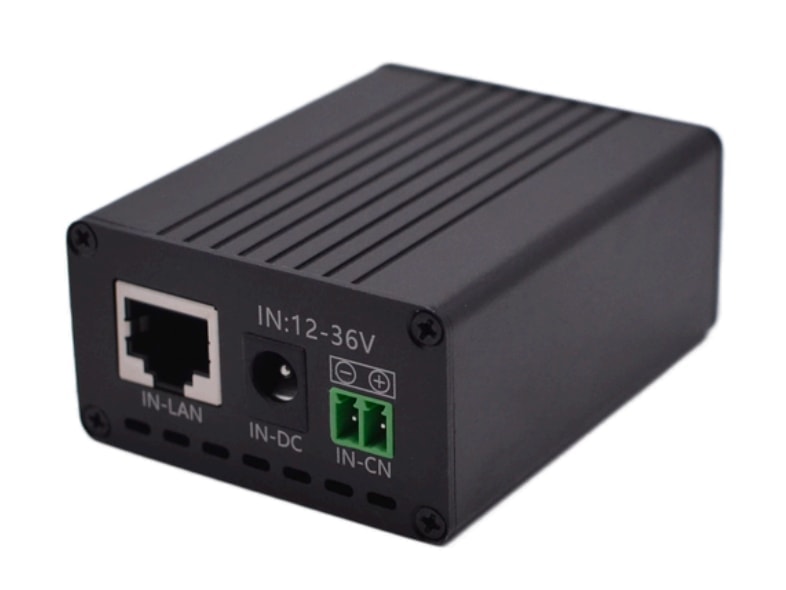

Der Maxsol POE24V DC-zu-PoE-Wandler akzeptiert 12–36 V DC und stellt eine einstellbare PoE-Ausgangsspannung von 12–57 V, Gigabit Ethernet und eine LCD-Spannungsanzeige bereit. Für die dokumentierte Wandlung von 12 V auf 48 V beträgt die kontinuierliche Last höchstens 30 W. Die angegebene maximale Effizienz von bis zu 94 % darf nicht als garantierter Planungswert verwendet werden.

Eine IEEE-Erkennung oder automatische Aushandlung mit dem Endgerät ist durch diese Angaben nicht belegt. Spannung, Polarität, Pinbelegung und PoE-Protokoll müssen daher vor Anschluss der Kamera eindeutig bestätigt werden.

Die passende Verbindung für wechselnde Standorte wählen

Auf temporären Baustellen kann sich der verfügbare Backhaul mehrmals ändern. In einer frühen Bauphase ist möglicherweise nur Mobilfunk nutzbar. Später steht eine freie Sichtverbindung zu einem Baucontainer zur Verfügung, und im Ausbau kann eine kabelgebundene Infrastruktur erreichbar sein.

Verbindung	Vorteile auf temporären Baustellen	Einschränkungen	Besonders geeignet, wenn
Mobilfunk	Keine lokale Gegenstelle erforderlich, flexibel versetzbar	Abdeckung, Antennenposition, Datenvolumen und Netzbedingungen sind standortabhängig	Kamerastandorte häufig wechseln oder weit auseinanderliegen
WLAN- oder CPE-Funkbrücke	Kann eine vorhandene Standortverbindung erweitern; keine Datenleitung über die Baustelle nötig	Benötigt geeignete Gegenstelle, freie Funkzone und saubere Ausrichtung	Ein Baucontainer oder Gebäude mit Netzwerkzugang sichtbar ist
Kupfer-Ethernet	Einfache Integration auf kurzen, geschützten Wegen	Längen-, Überspannungs- und Beschädigungsrisiken; bei Umzügen unflexibel	Die Kamera nahe an vorhandener Infrastruktur bleibt
Glasfaser	Galvanische Trennung und für längere Strecken geeignet	Zusätzliche Medienkomponenten, empfindliche Steckverbindungen und aufwendigere temporäre Verlegung	Bereits eine geschützte Baustelleninfrastruktur vorhanden ist

Mobilfunk für maximale Ortsflexibilität

Mobilfunk eignet sich, wenn keine feste Gegenstelle bereitsteht oder die Einheit oft umgesetzt wird. Vor der Montage sollte der Empfang jedoch an der tatsächlichen Antennenhöhe und nicht nur am Boden geprüft werden.

Zusätzlich sind zu klären:

Netzabdeckung am jeweiligen Bauabschnitt,
Antennenposition innerhalb oder außerhalb des Gehäuses,
Fernzugriff und Adressierung,
erwartetes Übertragungsvolumen,
Verhalten bei Verbindungsabbruch,
lokale Aufzeichnung als Rückfallebene.

Tarife, laufende Kosten und verfügbare Dienste variieren. Sie müssen projektbezogen geprüft werden; pauschale Einsparungen gegenüber einer Funkbrücke lassen sich nicht seriös angeben.

Richtfunk für eine kontrollierte Punkt-zu-Punkt-Strecke

Eine Funkbrücke kann sinnvoll sein, wenn die Kameraeinheit eine stabile Sichtbeziehung zu einem Baucontainer, Mast oder Gebäude mit Netzwerkzugang besitzt. Der Planer muss allerdings berücksichtigen, dass eine heute freie Fresnel- und Sichtzone später durch Rohbau, Gerüste, Krane oder Material unterbrochen werden kann.

Die Maxsol CPE295 5,8-GHz-Funk-CPE dokumentiert eine gerichtete 2×2-MIMO-Antenne mit 14 dBi, einen Gigabit-LAN-Port, Versorgung über IEEE 802.3af/at oder 9–48 V DC sowie 6,5 W Verbrauch bei Volllast. Reichweiten- oder Funkratenbezeichnungen garantieren weder eine konkrete Baustellendistanz noch den nutzbaren Datendurchsatz.

Vor dem Einsatz sind Sichtverbindung, Interferenzen, Montagehöhe, Antennenausrichtung und die örtlich geltenden Funkvorgaben zu prüfen. Nach jeder Veränderung der Gegenstelle oder der Kameraposition ist die Strecke neu auszurichten und zu testen.

Modulare Montage und geschützte Gehäuse planen

Eine mobile Solar-CCTV-Einheit sollte sich versetzen lassen, ohne jedes Mal vollständig neu verkabelt zu werden. Geeignet sind beispielsweise modulare Mast-, Rahmen- oder Sockelkonstruktionen mit definierten Befestigungspunkten. Die konkrete Statik, Ballastierung und Windlastberechnung muss zur Konstruktion und zum Aufstellort passen.

Praktische Merkmale einer versetzbaren Einheit sind:

getrennt justierbare Halterungen für Kamera, Antenne und Solarmodul,
eindeutig beschriftete Kabel und Steckverbindungen,
zugentlastete, geschützte Leitungseinführungen,
ausreichend große Biegeradien,
dokumentierte Mast- und Antennenpositionen,
verschließbarer Zugang zu Batterie und Netzwerktechnik,
Transportpositionen für empfindliche Komponenten,
austauschbare Montageplatten im Technikgehäuse.

Solarmodul und Kamera nicht zwangsläufig gemeinsam ausrichten

Die beste Kamerablickrichtung ist nicht automatisch die beste Ausrichtung für das Solarmodul. Eine starre gemeinsame Halterung kann deshalb zu unnötigen Kompromissen führen. Werden beide Komponenten getrennt montiert, müssen allerdings Leitungslänge, Spannungsabfall, Stolperstellen und Manipulationsschutz berücksichtigt werden.

Auch Funkantennen benötigen eine unabhängige Ausrichtung. Besonders bei gerichteten CPE-Geräten kann bereits ein verdrehter Mast nach dem Transport die Verbindung deutlich verändern.

Diebstahl- und Manipulationsrisiken berücksichtigen

Solarmodule, Batterien und Funkgeräte sind an abgelegenen Bauabschnitten sichtbar und erreichbar. Der Schutz sollte mehrstufig erfolgen:

Befestigungselemente gegen einfaches Lösen sichern,
Technikgehäuse außerhalb leichter Reichweite oder in einem geschützten Bereich anordnen,
außen liegende Kabel möglichst kurz und verdeckt führen,
Steckverbinder nicht ungeschützt zugänglich lassen,
Öffnungs- und Wartungsvorgänge dokumentieren,
Seriennummern und Komponentenzuordnung in der Übergabe festhalten.

Ein robustes Gehäuse allein löst nicht alle Risiken. Montagefläche, Scharniere, Schloss, Kabeleinführungen und die Befestigung des gesamten Kastens müssen gemeinsam betrachtet werden. Für die Auswahl zwischen Schutz gegen Wasser, Staub und mechanische Einwirkung bietet der Beitrag zu IP65 und IK10 bei Außenkameragehäusen eine gesonderte Entscheidungshilfe.

Bei der Anordnung von Stromversorgung, Batterie, Switches und Glasfaserkomponenten hilft außerdem der Leitfaden zu Outdoor-PoE-Boxen mit Strom-, Glasfaser- und Batteriekomponenten. Dadurch muss die Gehäuseplanung nicht bei jedem mobilen Standort neu entwickelt werden.

Solareinstrahlung nach jedem Umzug erneut prüfen

Eine einmal geprüfte Solarposition bleibt auf einer Baustelle selten unverändert. Neue Geschosse, Fassadenelemente, Gerüste, Baucontainer, Krane oder gelagertes Material können das Solarmodul zeitweise oder dauerhaft verschatten.

Prüfen Sie die Solarfläche daher:

vor der ersten Installation,
nach jedem Umsetzen der Einheit,
nach größeren Änderungen im Bauablauf,
wenn der Batterieladezustand unerwartet sinkt,
nach dem Aufstellen neuer Container, Gerüste oder Krane,
saisonal, wenn sich Sonnenstand und Tageslänge deutlich verändern.

Momentaufnahme und Tagesverlauf unterscheiden

Ein schattenfreies Modul am Vormittag kann am Nachmittag vollständig hinter dem Rohbau liegen. Eine Standortprüfung sollte deshalb den erwarteten Tagesverlauf betrachten. Digitale Hilfsmittel können die Planung unterstützen, ersetzen aber nicht die Kontrolle am realen Montagepunkt.

Achten Sie insbesondere auf:

schmale Schatten durch Masten, Geländer oder Gerüststangen,
Teilverschattung einzelner Modulbereiche,
Verschmutzung durch Staub und Baustoffe,
neue Reflexionen oder Blendungen,
geänderten Neigungswinkel nach dem Transport,
lockere Steckverbinder und beschädigte Leitungen,
Wasseransammlungen oder mechanische Belastung am Modulrahmen.

Energiereserve neu bewerten

Nach einem Standortwechsel genügt es nicht, nur die Leerlaufspannung des Moduls zu messen. Die neue Situation kann weniger tägliche Energie liefern, während der Verbrauch gleichzeitig steigt – etwa durch längeren Nachtbetrieb oder eine zusätzliche Funkkomponente.

Überarbeiten Sie deshalb die Energiebilanz, wenn sich einer dieser Punkte ändert:

Kamera oder Objektiv,
IR-Beleuchtung,
Router oder Funkstrecke,
Aufzeichnungsgerät,
Spannungswandler,
Kabellänge,
Betriebszeit,
vorgesehene Standdauer,
Verschattung.

Nominale Batterieenergie ist keine nutzbare Ausgangsenergie und erlaubt keine allgemeingültige Aussage zu Autonomie, Lebensdauer oder dauerhaftem 24/7-Betrieb. Für kritische Überwachungspunkte sollten Alarmierung bei niedrigem Ladezustand, lokale Aufzeichnung und ein definierter Plan für längere Schlechtwetterphasen geprüft werden.

Temporäres System in Betrieb nehmen und übergeben

Jede Erstmontage und jeder Standortwechsel sollte mit einer strukturierten Inbetriebnahme abgeschlossen werden. Ein bloßer Livebildtest reicht nicht aus, weil Fehler bei Nachtlast, Batterieladung oder Funkstabilität zunächst unbemerkt bleiben können.

Checkliste für die Erstinbetriebnahme

Mechanik prüfen: Mast, Ballastierung, Halterungen und Gehäuse sind fest montiert.
Kabel kontrollieren: Leitungen sind beschriftet, zugentlastet und gegen Scheuern geschützt.
Polarität und Spannung messen: DC- und PoE-Werte stimmen mit den angeschlossenen Geräten überein.
Leistungsbudget bestätigen: Tages-, Nacht- und Startlasten bleiben innerhalb der dokumentierten Grenzen aller Komponenten.
Solarseite prüfen: Modulposition, Verschattung, Steckverbindungen und Reglerkonfiguration sind kontrolliert.
Netzwerk testen: Kamera, Aufzeichnung, Fernzugriff und Zeitsynchronisation funktionieren.
Nachtbetrieb auslösen: IR-Beleuchtung, Bildqualität und Leistungsaufnahme werden unter Nachtbedingungen geprüft.
Verbindung belasten: Funk- oder Mobilfunkstrecke wird nicht nur auf Erreichbarkeit, sondern unter realer Übertragung kontrolliert.
Ausfallverhalten testen: Verhalten bei unterbrochener Datenverbindung oder ausgeschalteter Versorgung ist bekannt.
Ausgangszustand dokumentieren: Fotos, Ausrichtung, Messwerte, Gerätezuordnung und Konfiguration werden festgehalten.

Wiederinbetriebnahme nach einer Versetzung

Nach einem Umzug ist die Anlage wie ein neu installiertes System zu behandeln. Selbst wenn alle Komponenten unverändert bleiben, haben sich Montage, Kabelwege, Verschattung und Funkumgebung geändert.

Zur Wiederinbetriebnahme gehören mindestens:

Sichtprüfung auf Transportschäden,
Kontrolle aller Steck- und Schraubverbindungen,
neue Bewertung der Solarposition,
Prüfung von Batteriespannung und Ladezustand,
Messung der Last im Tag- und Nachtmodus,
erneute Ausrichtung gerichteter Funkantennen,
Kontrolle der Mobilfunkqualität am neuen Standort,
Prüfung von Blickwinkel, Fokus und verdeckten Bereichen,
Test der lokalen und entfernten Aufzeichnung,
Aktualisierung von Lageplan und Standortbezeichnung.

Übergabe für Betrieb und weitere Bauphasen

Die Übergabedokumentation sollte so klar sein, dass eine andere Fachkraft den nächsten Umzug ohne Rückfragen vorbereiten kann. Dazu gehören:

aktueller Standort und vorgesehene Folgepositionen,
Komponenten- und Anschlussübersicht,
zulässige Eingangs- und Ausgangsspannungen,
Kamera- und Funkkonfiguration,
dokumentierte Lastannahmen,
Solarmodulausrichtung,
Zugangsdaten nach dem Sicherheitskonzept des Betreibers,
Wartungs- und Kontrollpunkte,
Kriterien für eine notwendige Neuplanung.

Typische Fehler sind eine nicht aktualisierte Beschriftung, die Übernahme alter Funkparameter, das Vertauschen passiver PoE-Anschlüsse und die Annahme, dass eine zuvor funktionierende Solarausrichtung am neuen Standort unverändert geeignet bleibt.

Als nächsten Schritt können Sie die verlinkten Maxsol-Modelle mit Ihrer benötigten Portzahl, Dauer- und Nachtlast, Funkdistanz, Versorgungsspannung, Umgebung sowie den gewünschten Verwaltungsfunktionen vergleichen. Prüfen Sie dabei stets die aktuellen Datenblätter und behandeln Sie Solarsystem, PoE-Wandler und CPE als einzelne Auswahlbeispiele – nicht als automatisch getestetes oder kompatibles Komplettsystem.
